Chapitre 2 - Installation 39
Audio
THOMSON TTV1707 / CCU DT500
Manuel utilisateur
B1707M00LD
Septembre 2000
Nota : Lorsque la liaison 4 fils est utilisée, la liaison interphonie RTS/CLEARCOM est
indisponible.
Liaison RTS/CLEARCOM
• Les commutateurs S560 et S580 doivent être positionnés sur RTS.
• Le niveau d'entrée du Son "INTERPHONIE" RTS est réglable sur la carte "SOUND/
AUX" du Contrôle de Voie entre -6 dB et +18 dB. Le réglage s'effectue au moyen du
commutateur S581 "0 dB +12 dB" et du potentiomètre R580 "LEVEL".
Notas :
Lorsque la liaison RTS/CLEARCOM est utilisée, la liaison interphonie 4 fils est
indisponible.
Le canal RTS/CLEARCOM doit avoir une terminaison de 200 Ω.

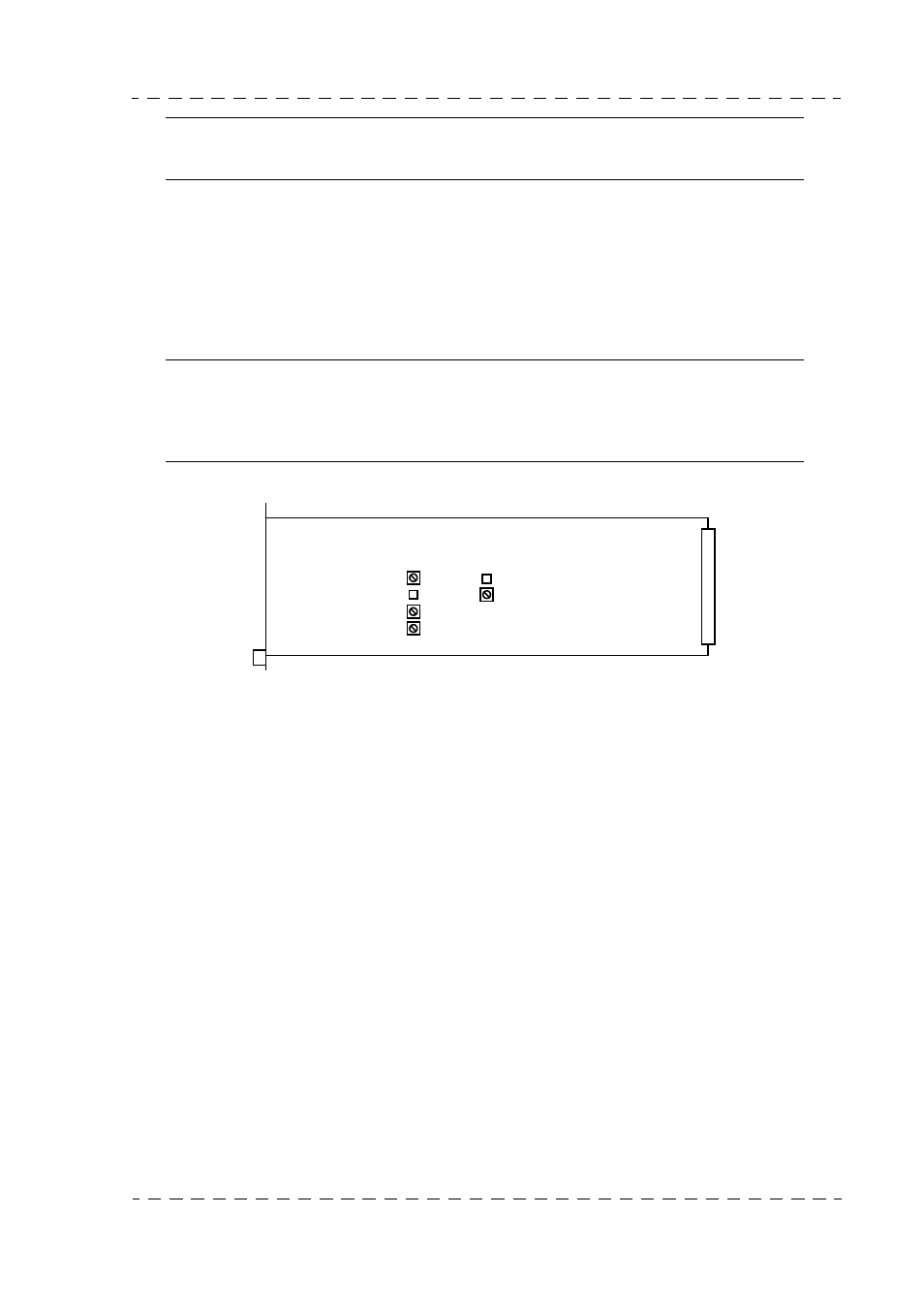

R540
S540
SOUND / AUX PCB
S581
R580
S580
S560
