Montage du contrôle de voie en baie
B1707M00LD
Septembre 2000
THOMSON TTV1707 / CCU DT500
Manuel utilisateur
8. Placer l'accessoire dans le coffret support accessoire (la fixation de l'accessoire est à
adapter en fonction de son type et de sa marque).
9. Placer l'ensemble CCU DT500 + accessoire dans la baie 19" à l'emplacement désiré
et le fixer grâce aux deux oreilles.
2.1.2 - Montage de deux contrôles de voie en baie
MATERIEL NECESSAIRE :
• Kit de référence BDT05700AA.
• Un tournevis.

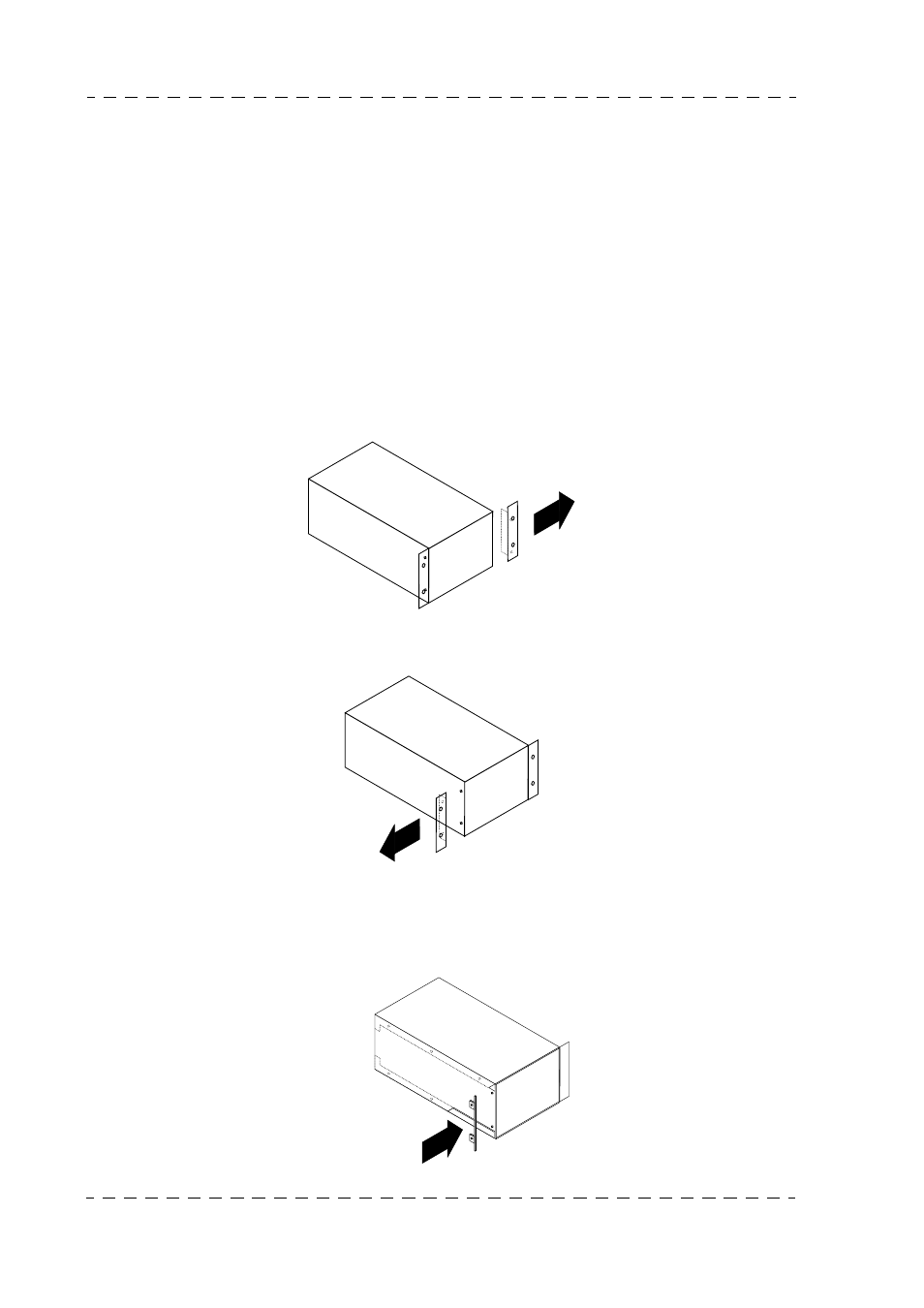

1. Retirer l'oreille droite du CCU DT500 placée à gauche en dévissant les deux vis de
fixation.
2. Retirer l'oreille gauche du CCU DT500 placé à droite en dévissant les deux vis de
fixation.
3. Retirer le bloc alimentation du CCU DT500 placé à gauche en dévissant ses 3 vis de
fixation.
4. Placer le cache avant contre le flanc gauche du CCU DT500 placé à droite (une seule
position convient).
