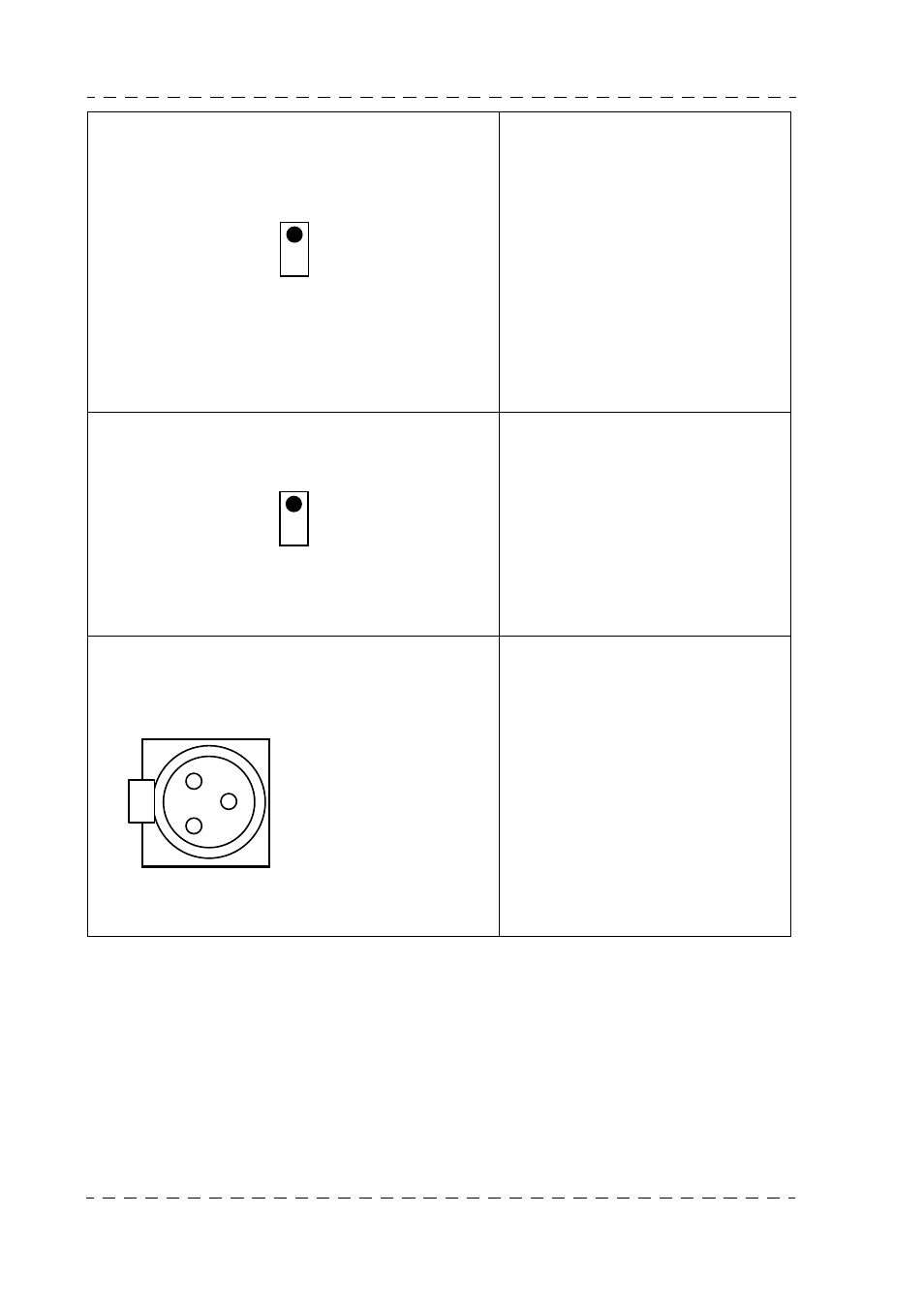

3 Commutateur "-40 dB/-60 dB" Mise en/hors service de l'atténuateur
20 dB d'entrée microphone en fonc-
tion de la sensibilité du micro con-
necté sur l'embase "MIC IN" :
• La position "-40 dB" correspond
à microphone de sensibilité
-40 dB.
• La position "-60 dB" correspond
à un microphone de sensibilité
-60 dB.
Le réglage fin s'effectue avec "SEN-
SITIVITY".
4 Commutateur "48 V/OFF" Mise en/hors service de la tension
d'alimentation fantôme du micro
d'ambiance :
• Pour un microphone de type
dynamique, le commutateur doit
être en position "OFF".
• Pour un microphone de type
électrostatique, le commutateur
doit être en position "48 V".
5 Embase "MIC IN"
Raccordement du micro ambiance
S'assurer de la bonne position des
commutateurs "-40 dB/-60 dB" et
"48 V/OFF" en fonction du type de
micro utilisé.
-40 dB
-60 dB
48 V
OFF
MIC IN
!
Embase
Type : XLR NC3FD-V
Réf : 91555161
1 : GND
2 : MIC X 3 : MIC Y
