Chapitre 2 - Installation 47
Mise en phase de l'équipement avec une installation de type analogique
THOMSON TTV1707 / CCU DT500
Manuel utilisateur
B1707M00LD
Septembre 2000

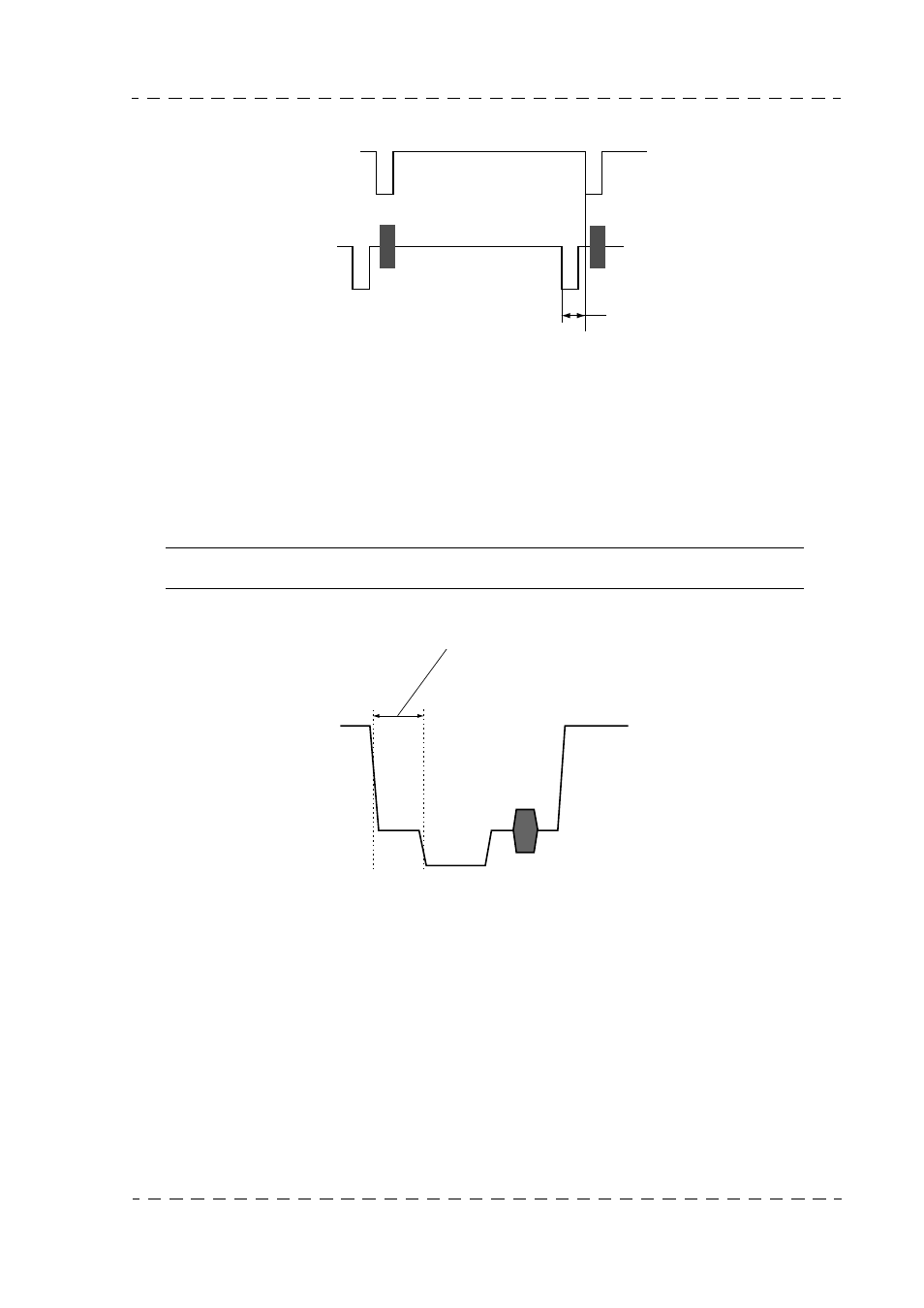

Phasage SC/H
La phase SC/H du signal composite de sortie s'ajuste avec la roue codeuse "SC/H".
Palier de garde "Front porch"
Le réglage de la durée du palier de garde avant du signal composite de sortie s'effectue
avec la roue codeuse "FRONT PORCH".
Nota : Ce réglage n'agit pas sur la largeur de la suppression horizontale.
Signal de référence
REF
-4,5 µs à +5 µs
Signal composite
PAL 1,5 ±0,3 µs (1,65 µs ±0,1 µs PAL I)
NTSC 1,5 ±0,1 µs
Front porch sorties composites 1 et 2
