Mise en phase de l'équipement avec une installation de type analogique
THOMSON TTV1707 / CCU DT500
Manuel utilisateur
B1707M00LD
Septembre 2000
2.6.1 - Equipement asservi sur une référence externe connectée sur
l'entrée "GEN LOCK"
2.6.1.1 - Référence externe avec BLACK BURST
Le cavalier J92 sur la carte "GENLOCK/VIDEO"doit être positionné sur "ON". Dans ce
cas la sous porteuse du signal composite de sortie est asservie par rapport au burst de réfé-
rence.
Le signal de référence doit être un signal vidéo au Noir avec Burst chargé sur 75
Ω
délivré par un générateur de qualité broadcast (SC/H stable).
Pour les versions de logiciel de Z160
≥ 47017011/D (identifié 011/D sur le circuit),
S170 doit impérativement être en position haute (FINE).
Pour les versions de logiciel
≤ 47017011/C (identifié 011/C sur le circuit Z160), S170
permet de générer une mire de barres sur toutes les sorties vidéo du CCU.
Phasage horizontal du signal composite
La phase horizontale du signal composite par rapport au signal de référence externe se
règle avec les roues codeuses "
ΦH COARSE" et "ΦH FINE".
• "
ΦH COARSE" : Réglage par pas de 592 ns.
• "
ΦH FINE" : Réglage par pas de 37 ns.
La plage de variation du signal composite de sortie par rapport au signal de référence est
d'environ 9,5 µs (-4,5 µs +5 µs).
Phasage sous porteuse
La phase sous porteuse du signal composite de sortie par rapport au signal de référence
externe (BBS) s'ajuste avec la roue codeuse "
ΦSC".

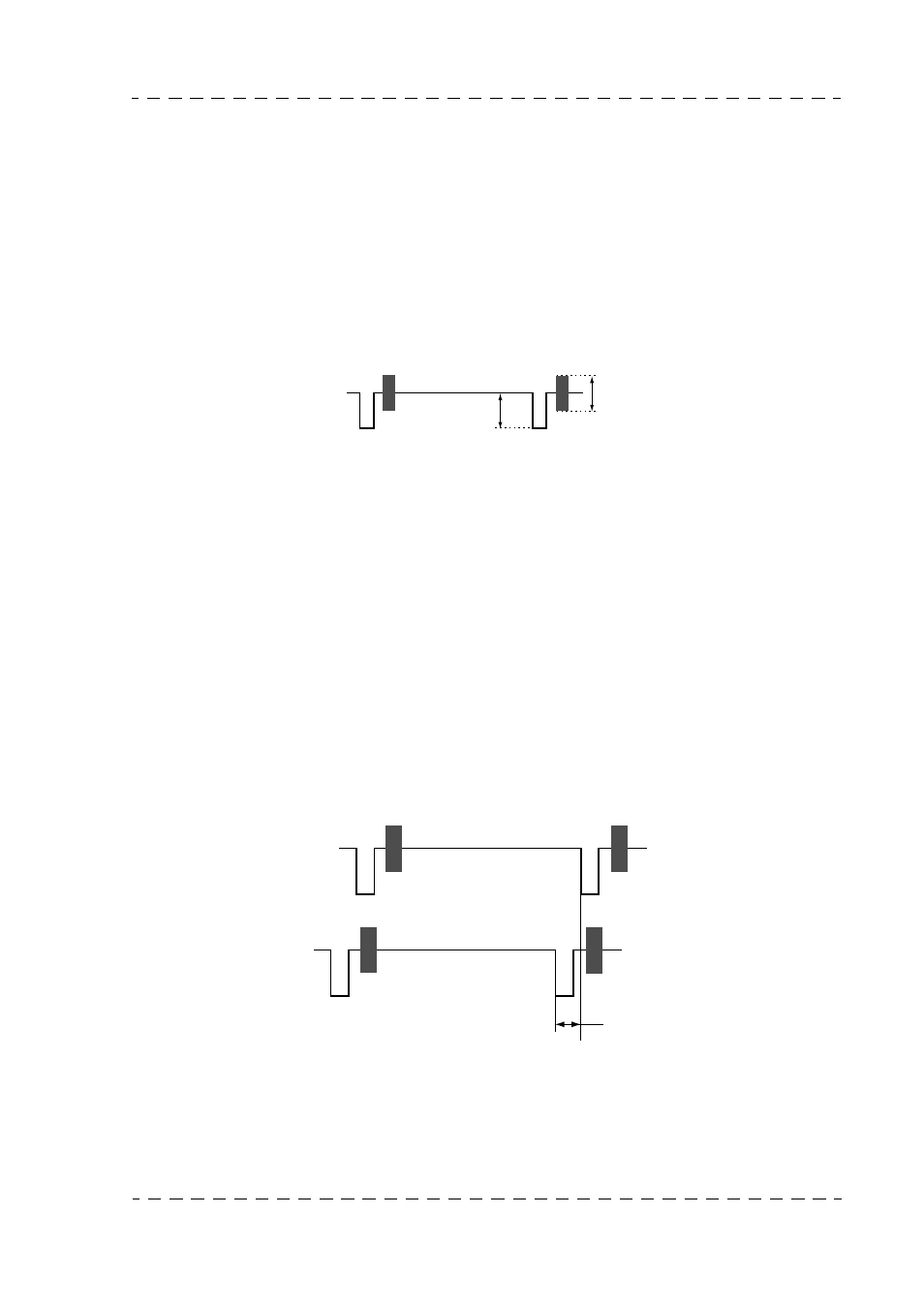

0,3 V
0,3 V
Référence avec Black Burst (BBS)
Signal de référence
REF
-4,5 µs à +5 µs
Signal composite
