96 Chapitre 5 - Viseurs 4 cm et 14 cm
Viseur 14 cm
B1707M00LD
Septembre 2000
THOMSON TTV1707 / CCU DT500
Manuel utilisateur
5.2.3 - Description générale
VIDEO IN
N.C.
N.C.
SS (Slave Select)
MOSI
N.C.
POWER IN (11V/17V)
POWER GND
VIDEO GND
SCK
ON AIR1
N.C.
MISO
N.C.
N.C.
!
"
#
'
$
%
&
!
"
#
! " # $ % &
' ! " #

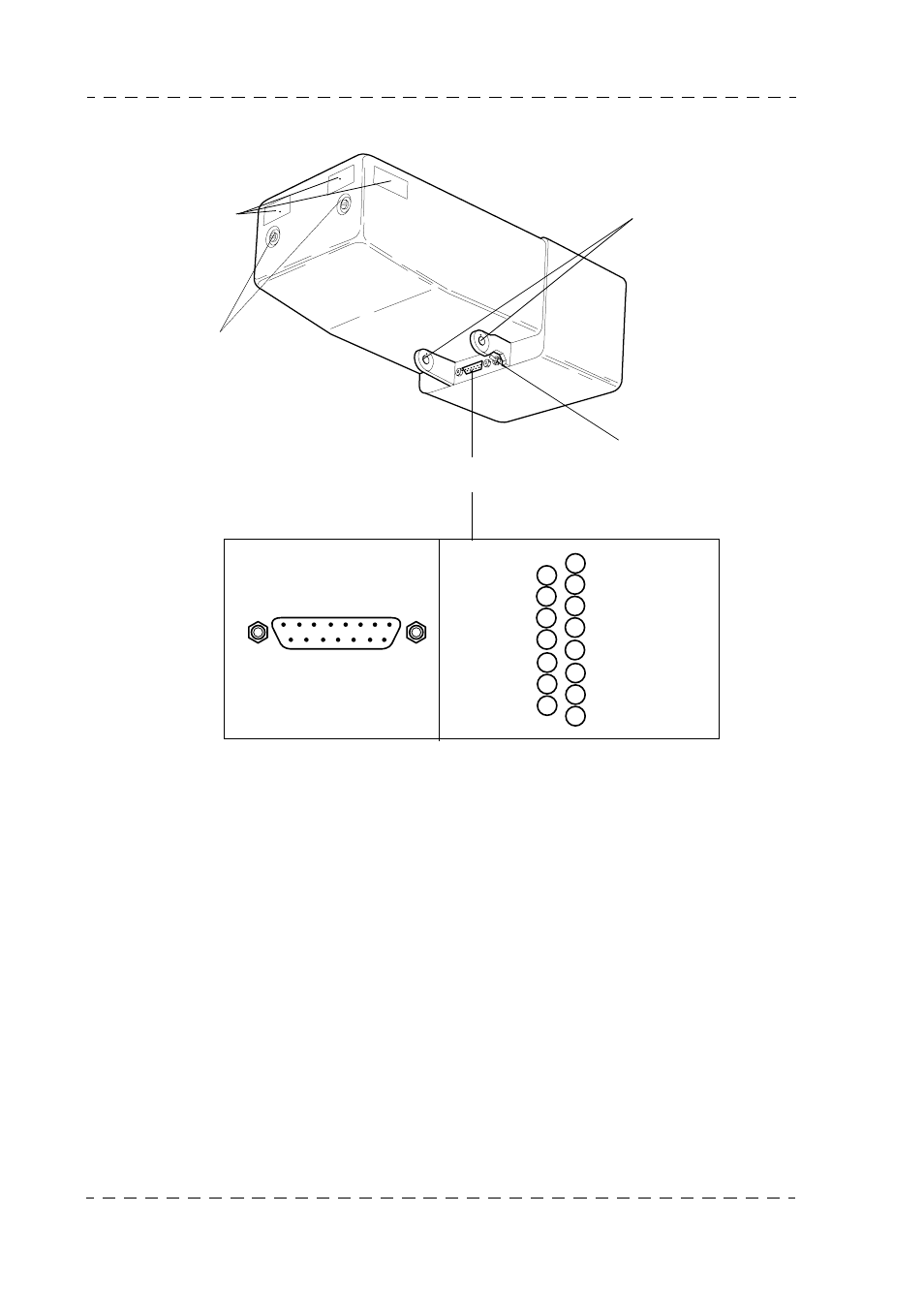

Fixation du capot
Pattes de fixation du
support
Voyants "ON AIR 1"
Commutateur 1K Ω/75Ω
(à positionner sur 75 Ω)
Embase de raccordement
vers la caméra
