62 Chapitre 3 - Caméra - Convertisseur DC/DC
Description de la caméra
B1707M00LD
Septembre 2000
THOMSON TTV1707 / CCU DT500
Manuel utilisateur

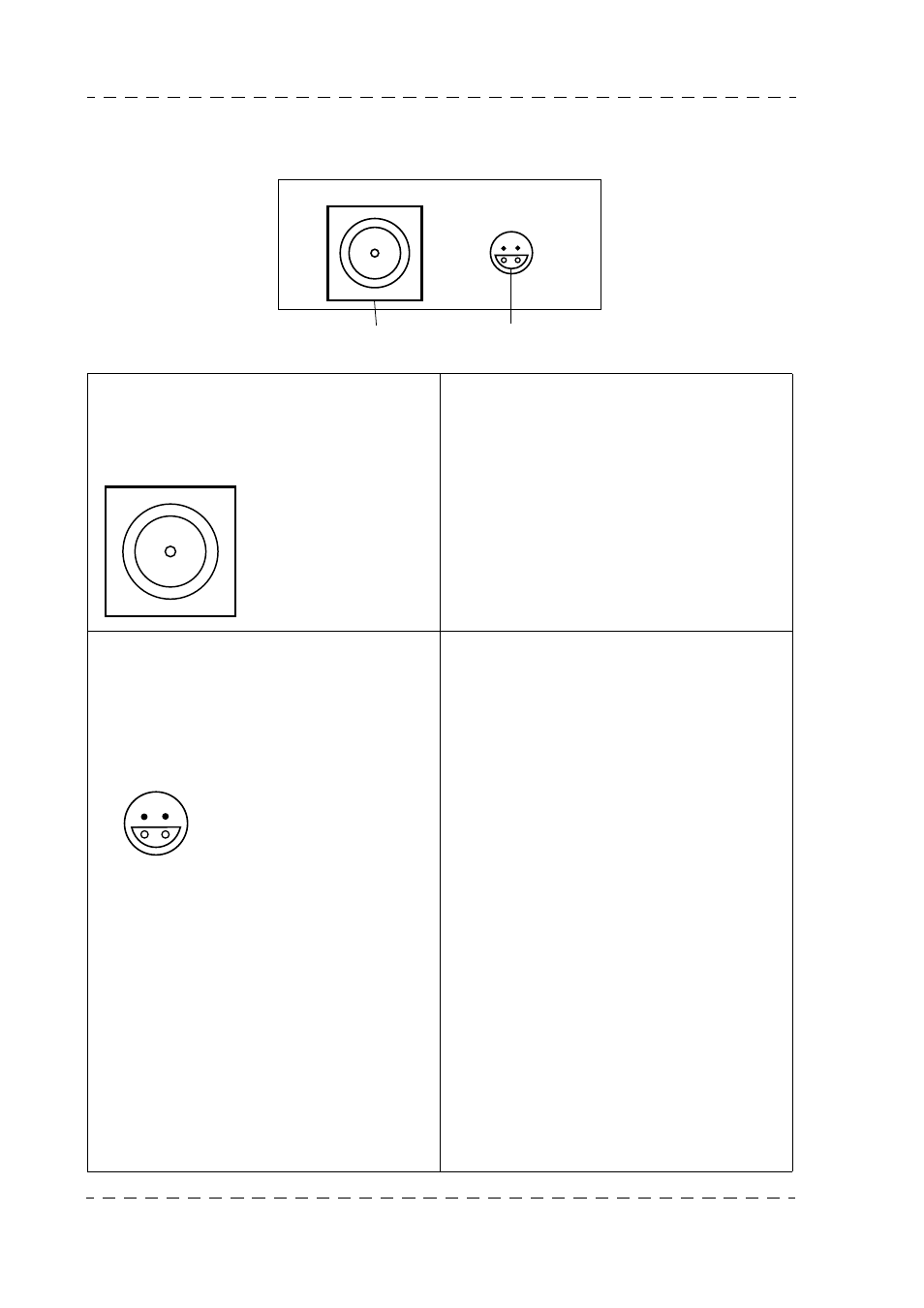

3.1.4.2 - Cadre "TRIAX"
1. Embase "TRIAX"
Raccordement du câble TRIAXIAL
reliant la caméra au contrôle de voie.
Le câble assure la transmission des diffé-
rents signaux et l'alimentation de la caméra.
2 Embase "DC OUT"
Raccordement du câble reliant le caméra
au convertisseur DC/DC externe.
La tension délivrée sur cette embase n'est
pas régulée et varie entre 30 VDC et
52 VDC en fonction de :
• La longueur et le type de câble triaxial.
• La puissance consommée par le
convertisseur DC/DC externe.
La puissance délivrée sur cette prise varie de
85 W au maximum à 25 W au minimum en
fonction de la longueur et le type de câble
triaxial.
La tension de -5 V permet de retarder le
démarrage du convertisseur DC/DC externe
à la mise sous tension de la caméra afin
d'éviter la disjonction de l'alimentation du
contrôle de voie. Elle ne doit pas être utilisée
en dehors de cette application.
Si l'on branche un convertisseur DC/DC
(même non chargé) sur la caméra en fonc-
tionnement, le système de sécurité fera dis-
joncter la caméra.
Le raccordement du convertisseur doit se
faire la caméra étant hors tension.
TRIAX DC OUT
1 2
641):
Embases :
-LEMO 75
Ω
-LEMO 50 Ω
-FISCHER
-KINGS
-DAMAR HAGEN
DC OUT
1
3
2
4
Embase
Type: EMD04+Z-ERNC
Réf: T9003619
Prise correspondante
Type: FFA-1S-304-CLAC52
Réf: T9003618
1 : +48V OUT
2 : -5V OUT 3 : GND
4 : GND
Courant maximum sur le 48v = 1,7A
