Chapitre 3 - Caméra - Convertisseur DC/DC
59
Description de la caméra
THOMSON TTV1707 / CCU DT500
Manuel utilisateur
B1707M00LD
Septembre 2000

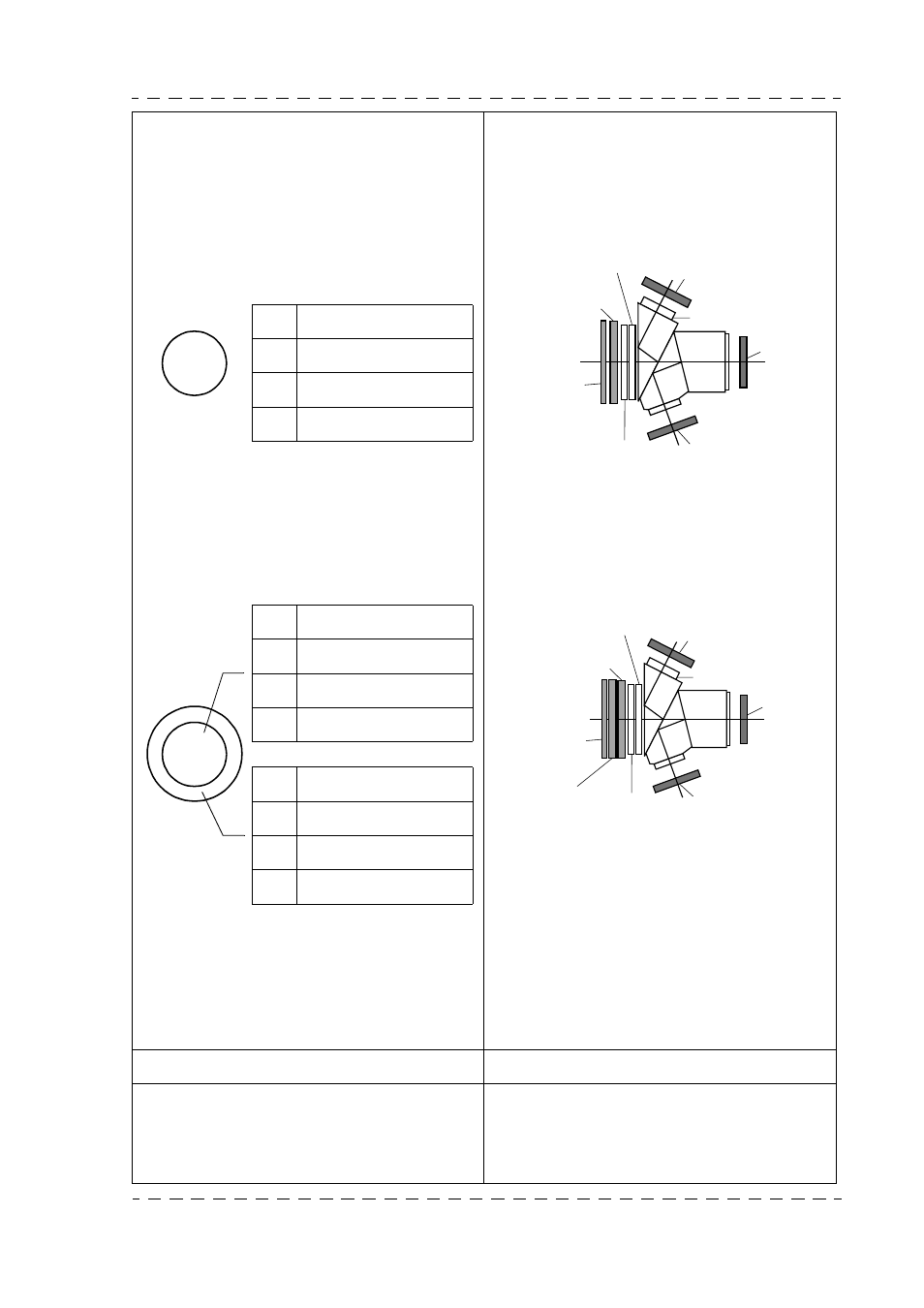

2. Commande(s) de la ou des roues porte
filtres.
• Si la caméra est équipée d'une roue
porte filtres :
La commande manuelle permet de
mettre en place un des filtres de
densité suivants :
• Si la caméra est équipée de 2 roues
porte filtres :
Les commandes motorisées
permettent de mettre en place un des
filtres suivants :
Les roues porte filtres sont alors
actionnables par les fonctions
d'exploitation du cadreur ou par le pupitre.
Néanmoins la rotation manuelle est
toujours possible, et est alors assistée
électriquement.
3. Fixation de la courroie de portage.
4. Identification de la caméra.
La caméra est identifié à l'installation au
moyen des chiffres livrés avec l'équipement.
La fixation sur la caméra est effectuée au
moyen d'un support aimanté.
2
4
1
3
1 :
Clear
2 :
1/4 (T = 25 %)
3 :
1/16 (T = 6,3 %)
4 :
1/64 (T = 1,6 %)
2
4
1
3
1 :
Clear
2 :
1/4 (T = 25 %)
3 :
1/16 (T = 6,3 %)
4 :
1/64 (T = 1,6 %)
A
C
D
B
A :
Clear
B :
Star 4
C :
Strong Fog
D :
Light Fog
Filtre passe bas CCD bleu
CCD vert
CCD rouge
Filtre infrarouge
Glace de
protection
Filtres de
densité
Filtre passe bas
CCD bleu
CCD vert
CCD rouge
Filtre infra-
rouge
Glace de
protection
Filtres de densité
Filtres
d’effets
