3. Commutateur "VIDEO RET 1-2". Sélection du numéro de vidéo externe, RET1
ou RET2, affichée dans le viseur lorsque la
vidéo externe est sélectionnée par la touche
"RET" de l'objectif. L'affichage est soit per-
manent soit momentané (se référer au
paragraphe : Description des fonctions
d'exploitation Cadreur, de ce chapitre). Les
vidéo RET1 et RET2 sont injectées à
l'arrière du contrôle de voie.
Nota :
1) La transmission des vidéo externes
dépend de la longueur du câble triaxial.
Se référer au chapitre SPECIFICA-
TIONS.
2) La vidéo "RET2" est disponible si
l'option "PROMPTER" est installée dans
la caméra.

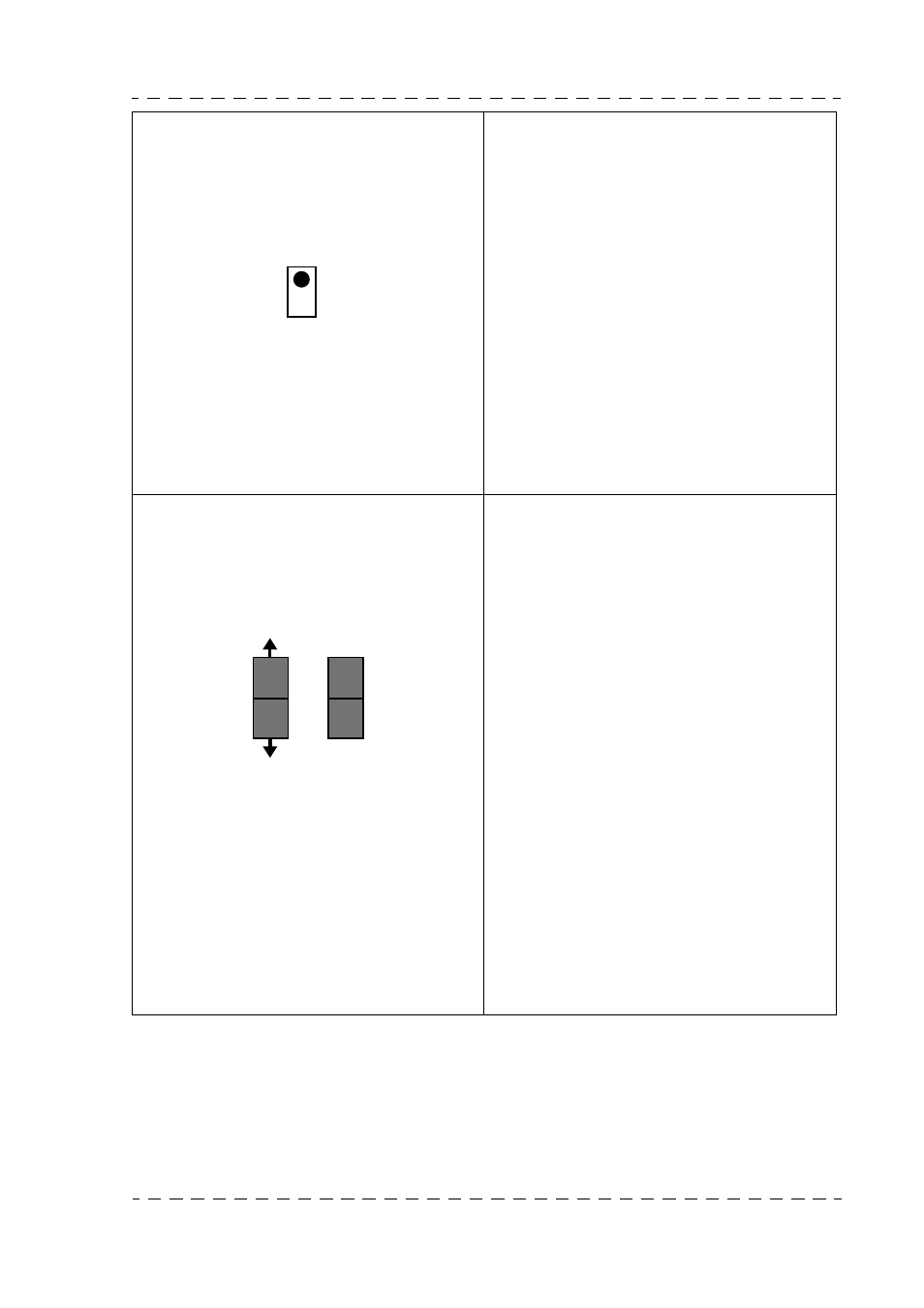

4. Commutateurs "MENU ↑, ↓" et
"MENU +, -".
Affichage et modification des fonctions
cadreur :
• Touches "MENU
↑, ↓" : Affichent les
fonctions d'exploitation Cadreur et
permettent de déplacer le curseur pour
sélectionner la fonction d'exploitation à
modifier.
• Touches "MENU +, -" :
• Permettent de modifier la fonction
d'exploitation sélectionnée par les
touches "MENU ↑, ↓".
• Si aucune fonction d'exploitation n'est
affichée, ces touches sélectionnent de
façon permanente "MENU -" ou
momentanée "MENU +" le signal
RET1 ou RET2 comme vidéo viseur.
La sélection "RET1" ou "RET2" est
déterminée par la position du
commutateur "VIDEO RET".
Pour connaître le détail des fonctions
d'exploitation se référer au paragraphe 3.3.2
- Fonctions d'exploitation cadreur, de ce cha-
pitre.
VIDEO RET
1
2
+
-
MENU
