Chapitre 4 - Contrôle de voie 79
Description
THOMSON TTV1707 / CCU DT500
Manuel utilisateur
B1707M00LD
Septembre 2000
4.1 - DESCRIPTION

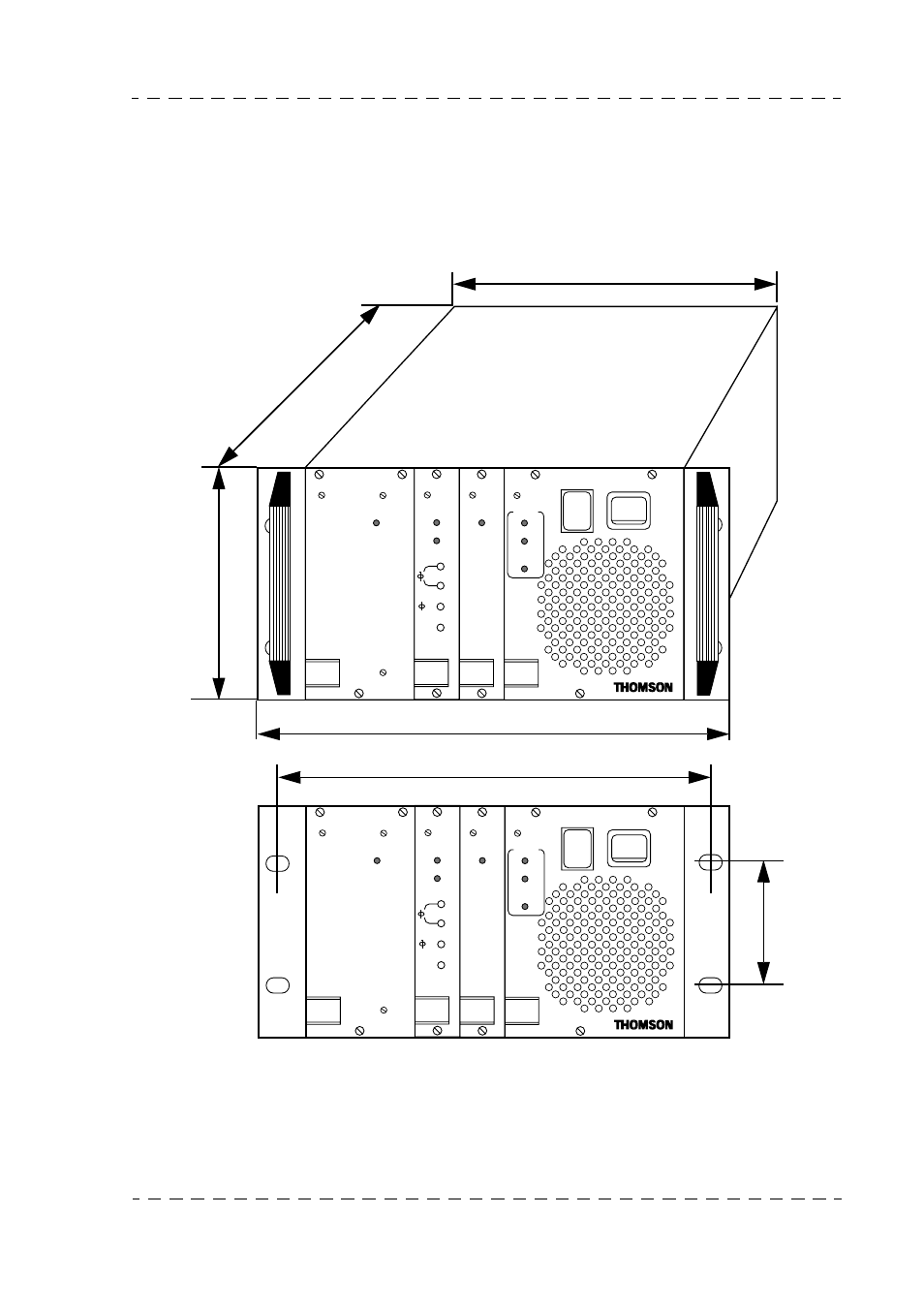

4.1.1 - Dimensions, poids
Les dimensions sont exprimées en mm.
Poids: Environ 7Kg
Pour le montage du contrôle de voie en baie, se référer au chapitre "INSTALLATION".
ON AIR
MAINS CAMERA
ON
OFF
CABLE
OPEN
CCU
POWER
I
O
RCP
SOUND/
AUX
CAM.LOCK
GENLOCK/
VIDEO
FINE
COARSE
EXT.REF.
H
SC
CAM. OK
TRIAX
SC/H
FRONT
PORCH
ON AIR
MAINS CAMERA
ON
OFF
CABLE
OPEN
CCU
POWER
I
O
RCP
SOUND/
AUX
CAM.LOCK
GENLOCK/
VIDEO
FINE
COARSE
EXT.REF.
H
SC
CAM. OK
TRIAX
SC/H
FRONT
PORCH
390
(a
ve
c c
onn
ect
eu
rs)
218
264
246
57
