2.4 - VIDÉO
Les différents réglages s'effectuent sur la carte "GENLOCK/VIDEO".
2.4.1 - Sélection du standard de sortie de la vidéo composite
La sélection s'effectue au moyen de J91. Placer le cavalier sur la position correspondant au
standard "PAL BGH 625L" ou "NTSC 525L". Les autres standards ne sont pas disponi-
bles.
2.4.2 - Commutateurs de test
Les commutateurs S170 et S171 permettent différents test de l'équipement :
S170 : Dépend de la version de logiciel de Z160 :
• Logiciel
≤ 47017011/C (identifié 011/C sur le circuit) : En position "TEST", une mire
de barres est générée par la carte "GENLOCK/VIDEO" sur toutes les sorties vidéo du
contrôle de voie (digitales et composites).
• Logiciel
≥ 47017011/D (identifié 011/D sur le circuit) : Le commutateur S170 permet
de modifier la plage d'action des roues codeuses "
ΦH COARSE et"FH FINE". Se référer
au paragraphe 2.5 - Mise en phase de l'équipement avec une installation de type
numérique.
S171 : En position "Y", seul le signal de luminance Y est présent sur toutes les sorties
vidéo du contrôle de voie (digitales et composites) de l'équipement, la chrominance est
coupée.
En exploitation, S170 (Logiciel
≤ 47017011/C) et S171 doivent être en position
"NORMAL".

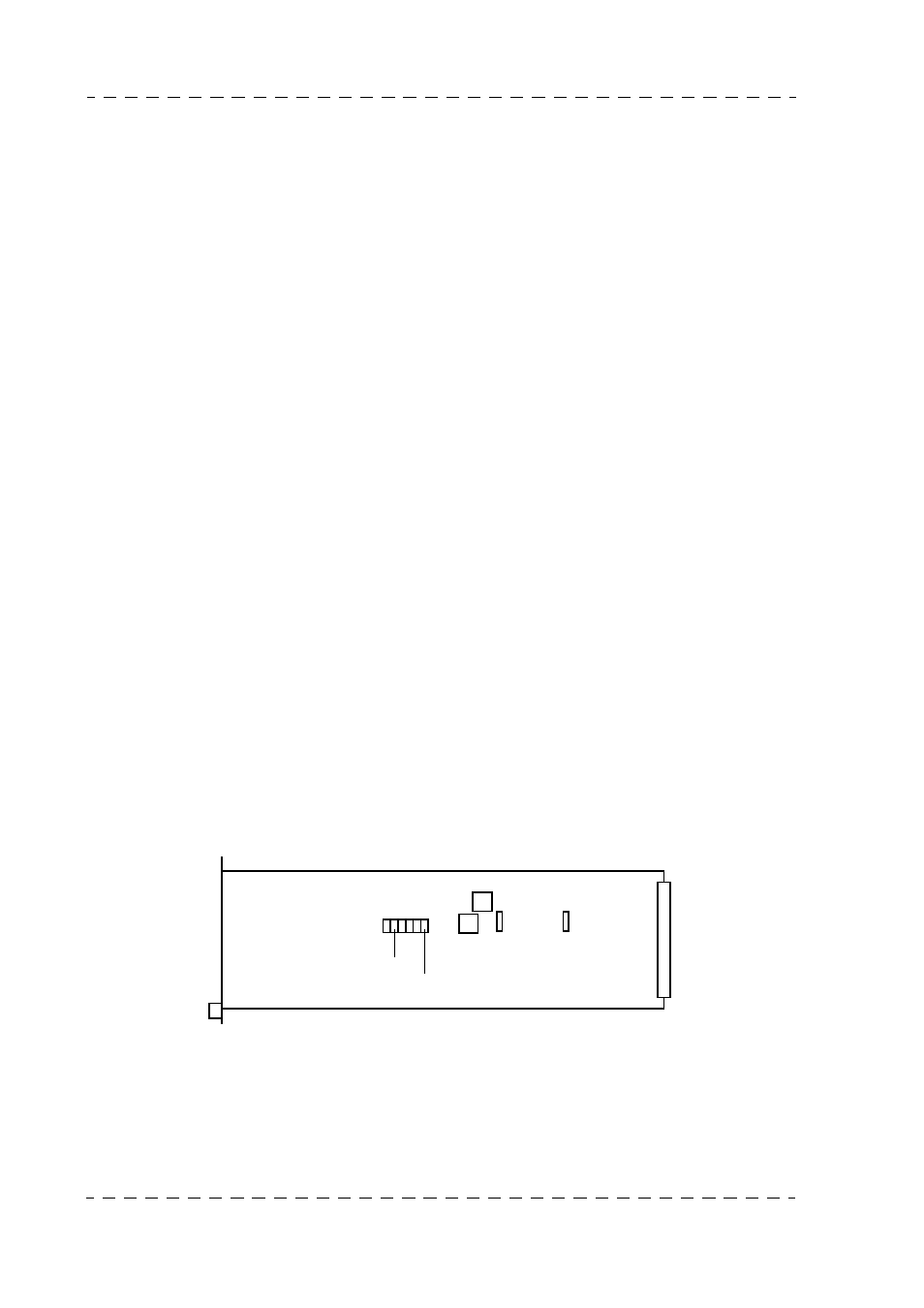

GENLOCK / VIDEO PCB
Z160
S170
J91
NTSC
S171
PAL BGH 6251
