Configuration
B1707M00LD
Septembre 2000
THOMSON TTV1707 / CCU DT500
Manuel utilisateur

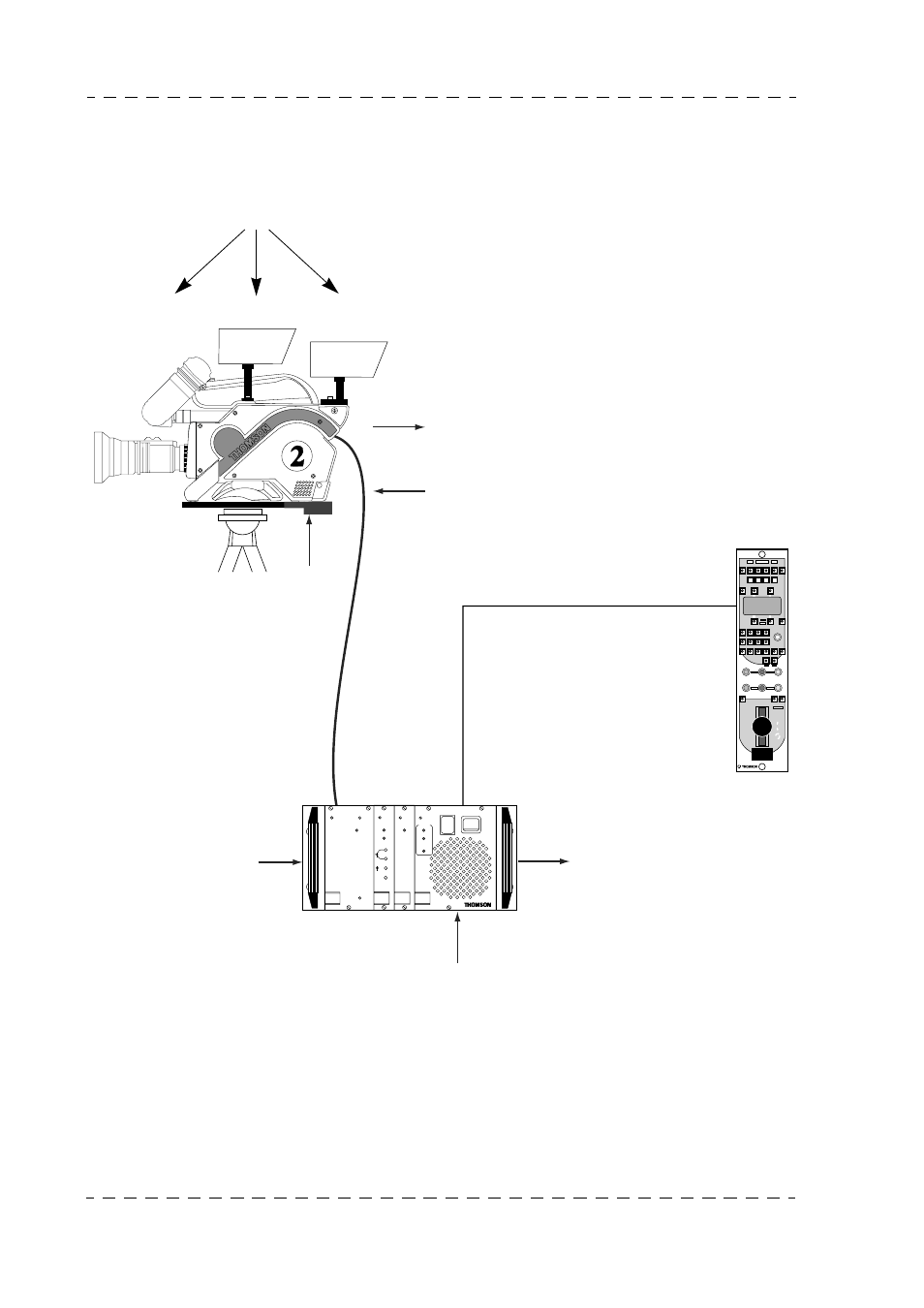

1.3 - CONFIGURATION
LOCK
F1
EXIT
NEXT
GAMMA
DETAIL FILTERS
WHITE BAL
AUTO IRIS
LIMIT
ACTIV CCU STATUS BARS SETTING CALL
F2 F3 F4
COLOUR
KNEE
PRESET
BLACK DFZ STORE
RECALL
GAIN
SHUTTER
BLACK BAL
ENABLE
GAIN
BLACK
LIMIT
EXTENDER
CTRL
DIAG
ON AIR 1 ON AIR 2 PRE VIEW
IRIS
BLACK LEVEL
FINE ADJUST
OTHER SKIN
ASSIGNED ASSIGNED
ASSIGNED ASSIGNED
ON AIR
MAINS CAMERA
ON
OFF
CABLE OPEN
CCU POWER
I
O
RCP
SOUND/
AUX
CAM.LOCK
GENLOCK/
VIDEO
FINE
COARSE
EXT.REF.
H
SC
CAM. OK
TRIAX
SC/H
FRONT PORCH
Viseur 4 cm Viseur 14 cm Viseur 14 cm
OU
• Monitoring
• Vidéo retour 1
• Vidéo retour 2 (option)
• Interphonie
• DC OUT
• Microphone ambiance
• Interphonie
• Liaison RS422
• GEN LOCK
• Vidéo retour 1
• Vidéo retour 2 (option)
• Interphonie
• Signalisations (ON AIR1, 2)
• Vidéo numérique
• Vidéo composite (PAL ou
NTSC)
• Interphonie
• Micro ambiance
• Convertisseur DC/DC
OCP40
OCP42
• Secteur 230 V 50 Hz ou 110 V 60 Hz
CONTRÔLE DE VOIE DT500
