Audio
B1707M00LD
Septembre 2000
THOMSON TTV1707 / CCU DT500
Manuel utilisateur
Dans le contrôle de voie
Le niveau de sortie du Son "MICRO AMBIANCE" est réglable sur la carte "SOUND/
AUX" entre -6 dB et +18 dB. Le réglage s'effectue au moyen du commutateur S500 "0 dB
+12 dB" et du potentiomètre R500 "LEVEL".
2.3.2 - Interphonie
Sur le bandeau arrière de la caméra
Micro casque Cadreur
Type de microphone
Le microphone utilisé doit être de type électrostatique avec une sensibilité de -40 dB.
La caméra fournit au microphone par la prise casque-microphone une tension d’alimenta-
tion de +9 volts.
Type d'écouteur
Les écouteurs doivent être de type électrodynamique. Le niveau maximum appliqué à
chaque écouteur est de 8 Vcc/300 Ohms.
Dans le contrôle de voie
La liaison "INTERPHONIE" contrôle de voie régie peut être du type 4 fils ou RTS/
CLEARCOM.
Liaison 4 fils
• Les commutateurs S560 et S580 sur la carte "SOUND/AUX" du Contrôle de voie
doivent être positionnés sur 4 W.
• Le niveau de sortie du Son "INTERPHONIE" est réglable sur la carte "SOUND/AUX"
du Contrôle de Voie entre -6 dB et +18 dB. Le réglage s'effectue au moyen du
commutateur S540 "0 dB +12 dB" et du potentiomètre R540 "LEVEL".
• Le niveau d'entrée du Son "INTERPHONIE" est réglable sur la carte "SOUND/AUX"
du Contrôle de Voie entre -6 dB et +18 dB. Le réglage s'effectue au moyen du
commutateur S581 "0dB +12dB" et du potentiomètre R580 "LEVEL".
R500
S500

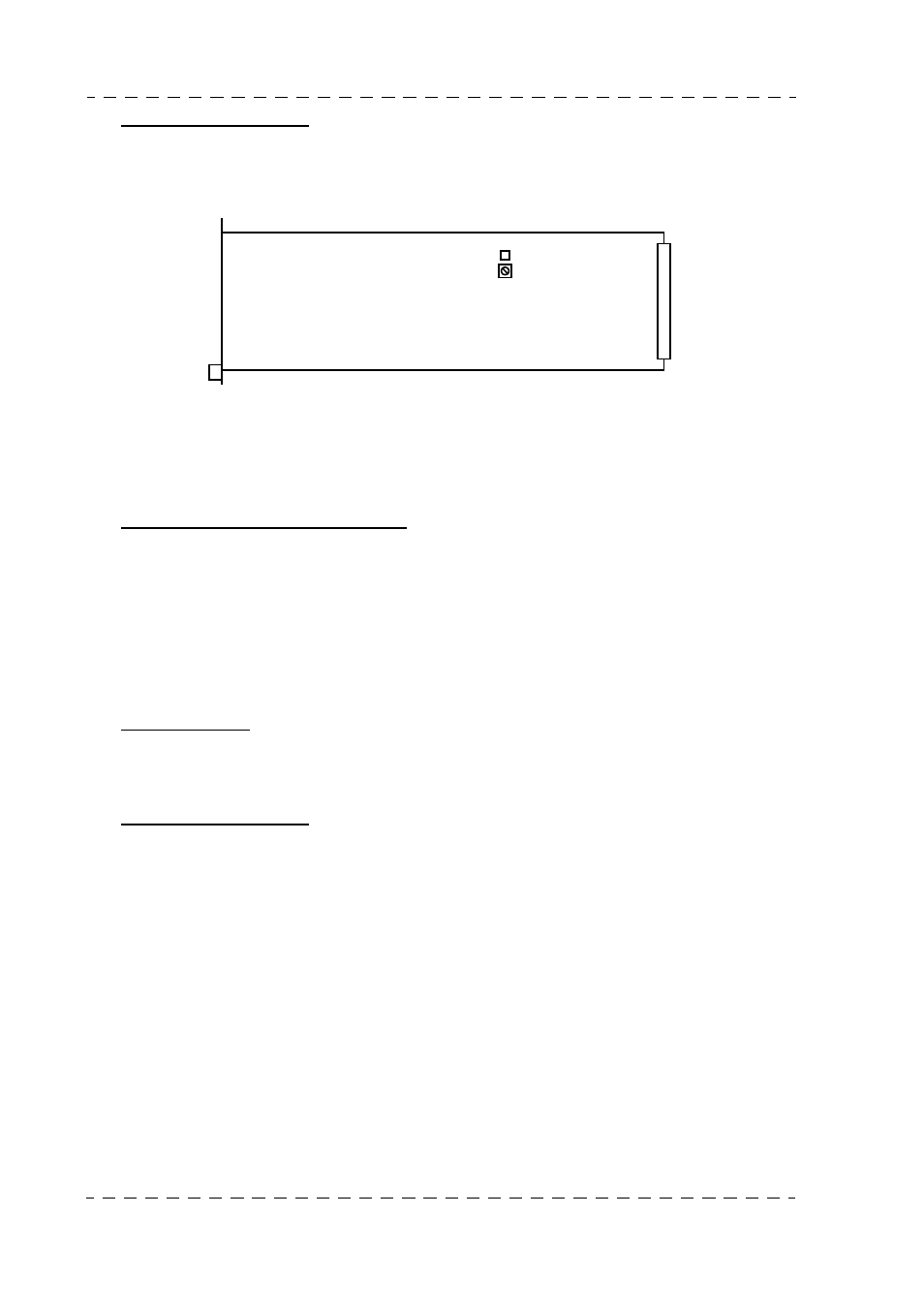

SOUND / AUX PCB
