80 Chapitre 4 - Contrôle de voie
Description
B1707M00LD
Septembre 2000
THOMSON TTV1707 / CCU DT500
Manuel utilisateur

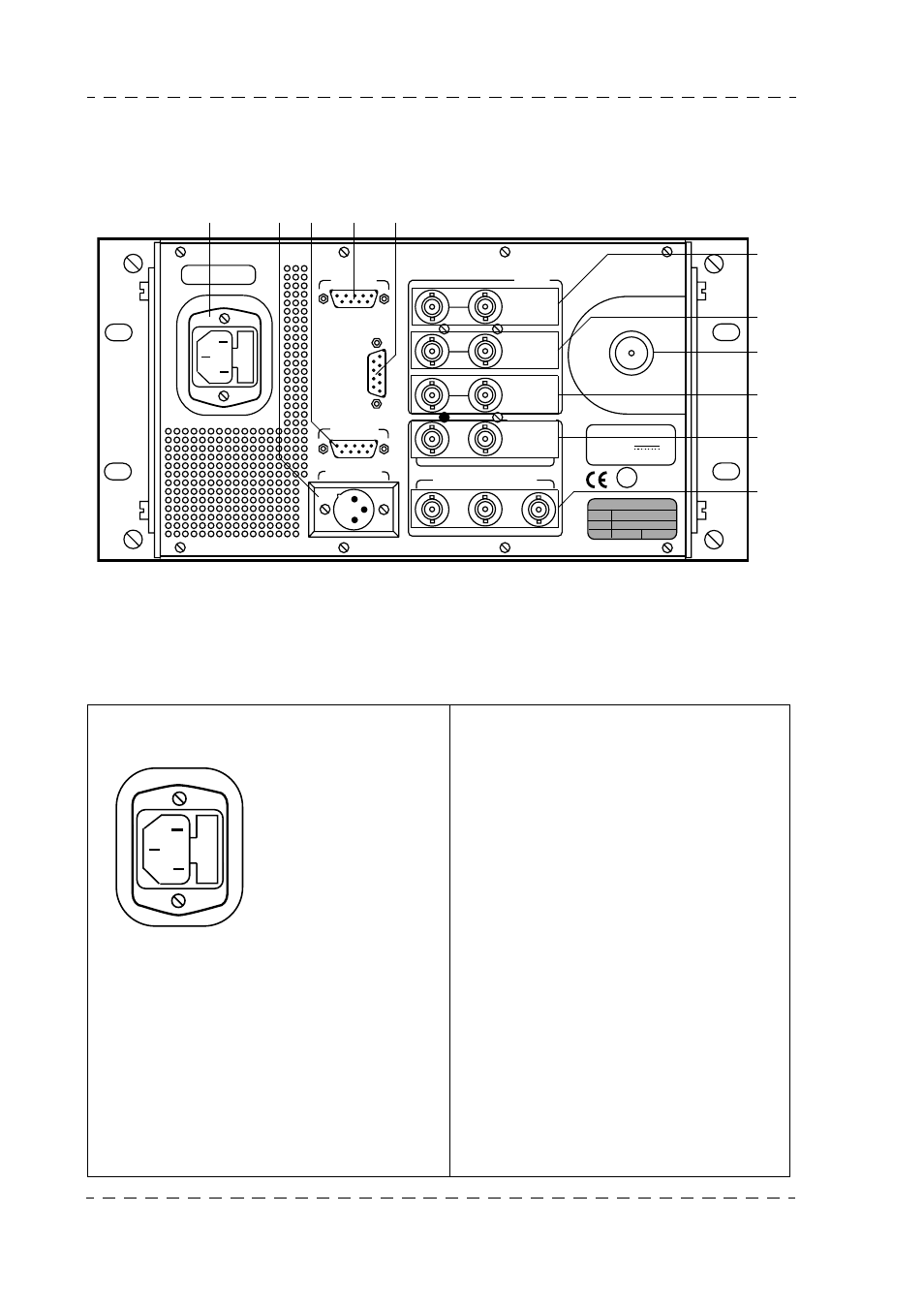

4.1.2 - Face arrière
1. Embase secteur et fusibles.
Raccordement du câble secteur
En fonction des numéros de série, les alimenta-
tions équipant le contrôle de voie peuvent être:
• Bi tensions (équipées d'une commuta-
tion automatique de tension secteur) et
aucune adaptation n'est donc à faire en
fonction de la tension secteur. L'équipe-
ment est prévu pour fonctionner de 100 à
125V AC et de 200 à 240V AC.
• Ou mono tension et dans ce cas l'équipe-
ment est prévu pour fonctionner de 100 à
125V AC ou de 200 à 240V AC en fonc-
tion du type des alimentations.
Avant de relier l'équipement au secteur,
s'assurer de la plage de fonctionnement de
l'équipement, en se référant à l'étiquette si-
tuée en face arrière du contrôle de voie.
CHANGEMENT DU FUSIBLE
Déconnecter la fiche secteur pour accéder au
fusible.
Le fusible est situé dans l’embase secteur qui
contient également un fusible de rechange.
VIDEO RET 1
PROMPTER
VIDEO RET 2
GENLOCK
EXT. REF.
COMPOSITE
V. B. S.
1
1
2
2 3
SERIAL DIGITAL OUTPUT
OUTPUT
INPUT CAMERA
INTERCOM
MIC OUTPUT
REMOTE
TALLY
2
3
1
N
DATA + DC OUT
53V
3A MAX
T6,3A H 250V
6
7
8
9
10
11
1 2 3 4 5
N
1
3
2
2 fusibles:
• Fusible de protection de
l'équipement.
• Fusible de rechange
Type de fusible:
En 110V ou 220V:
Valeur T 6,3 AH 250V
Référence:T9000671.
1 : Neutre
2 : Terre (relié à la masse mécanique)
3 : Phase
