Chapitre 3 - Caméra - Convertisseur DC/DC

67

Description de la caméra

THOMSON TTV1707 / CCU DT500

Manuel utilisateur

B1707M00LD
Septembre 2000

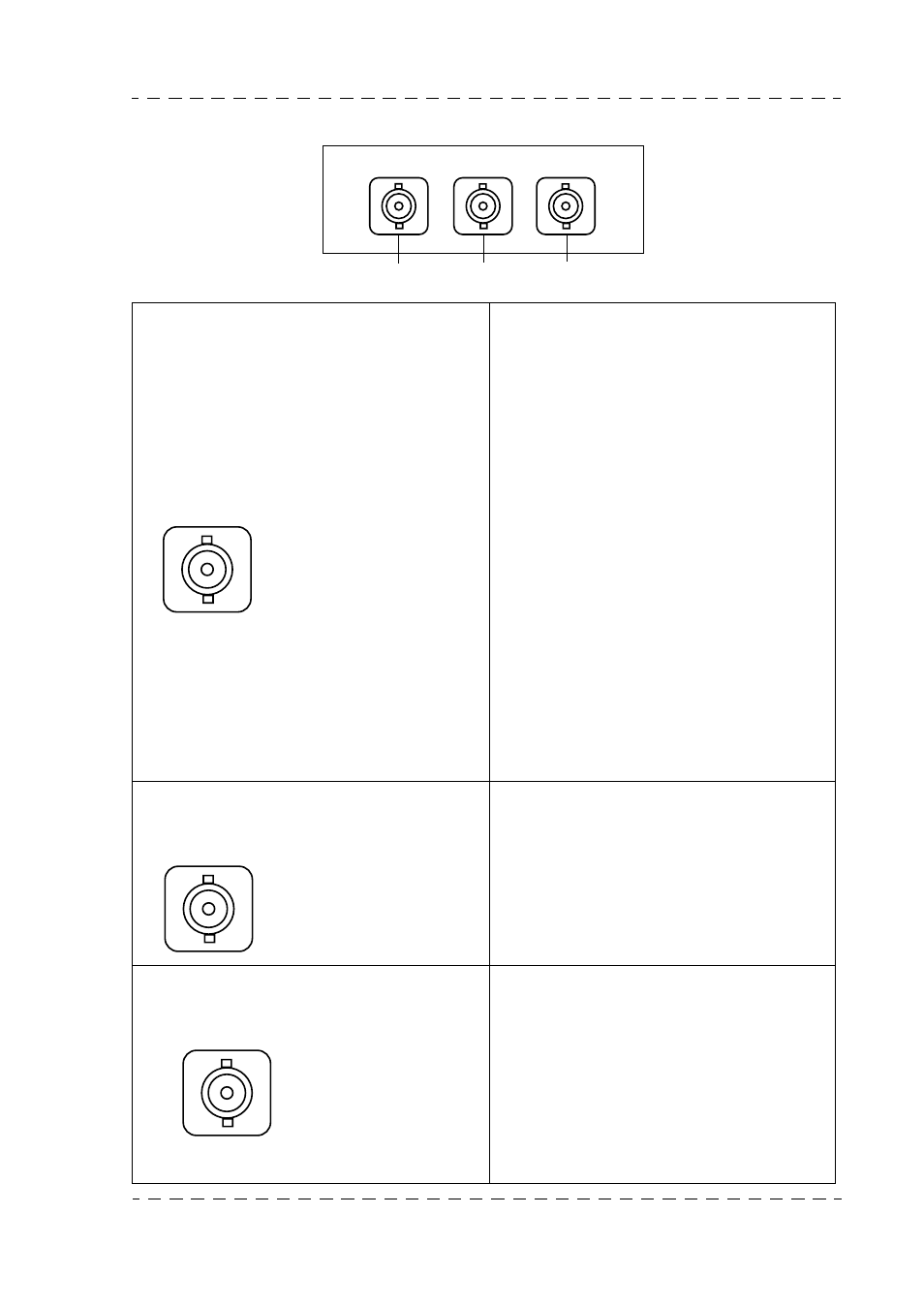

3.1.4.4 - Cadre "VIDEO OUT"

1. Embase "MONITOR"

Raccordement d'un moniteur de contrôle.

Sortie vidéo (Niveau : 1 Vcc/75 Ohms) des-
tinée à un moniteur de contrôle.

Les vidéo disponibles sont :
• ENC : Vidéo codée de la caméra.
• VF : La vidéo affichée dans le viseur : Y,

ENC, RET1, RET2 (Si l'option
"PROMPTER" est installée dans la
caméra).

Les vidéo "ENC" et "Y" présentes sur cette
prise sont issues d'un convertisseur D/A
8 bits et sont prévues pour une utilisation en
vidéo de contrôle. Elles ne sont pas desti-
nées à faire des mesures de performance.

Pour la sélection des vidéo, se référer à la
partie EXPLOITATION de ce chapitre.

La présence des vidéo "RET1 et "RET2"
dépend de la longueur du câble triaxial. Se
référer au chapitre "SPECIFICATIONS" de
ce manuel.

2 Embase "RET. 1"

Raccordement d'un moniteur de contrôle.

Sortie de la vidéo externe N°1 injectée à
l'arrière du contrôle de voie sur l'embase
"VIDEO RET 1" (Niveau : 1 Vcc typique /
75 Ohms).

La présence de la vidéo "RET1" dépend de
la longueur du câble triaxial. Se référer au
chapitre "SPECIFICATIONS".

3 Embase "PROMPTER/RET. 2"

Raccordement d'un moniteur de contrôle.

Si l'option "PROMPTER" est installée dans
la caméra, sortie de la vidéo externe N°2
injectée à l'arrière du contrôle de voie sur
l'embase "PROMTER VIDEO RET 2"
(Niveau : 1 Vcc typique / 75 Ohms).

La présence de la vidéo "PROMPTER/
RET2" dépend de la longueur du câble
triaxial. Se référer au chapitre "SPECIFI-
CATION".

MONITOR

RET. 1 PROMPTER / RET. 2

3

1

2

MONITOR

Embase
Type : LX-6P-DLT1-P1
Réf : T1001245

RET. 1

Embase
Type : LX-6P-DLT1-P1
Réf : T1001245

PROMPTER / RET. 2

Embase
Type: LX-6P-DLT1-P1
Réf: T1001245
