Chapitre 4 - Contrôle de voie

83

Description

THOMSON TTV1707 / CCU DT500

Manuel utilisateur

B1707M00LD
Septembre 2000

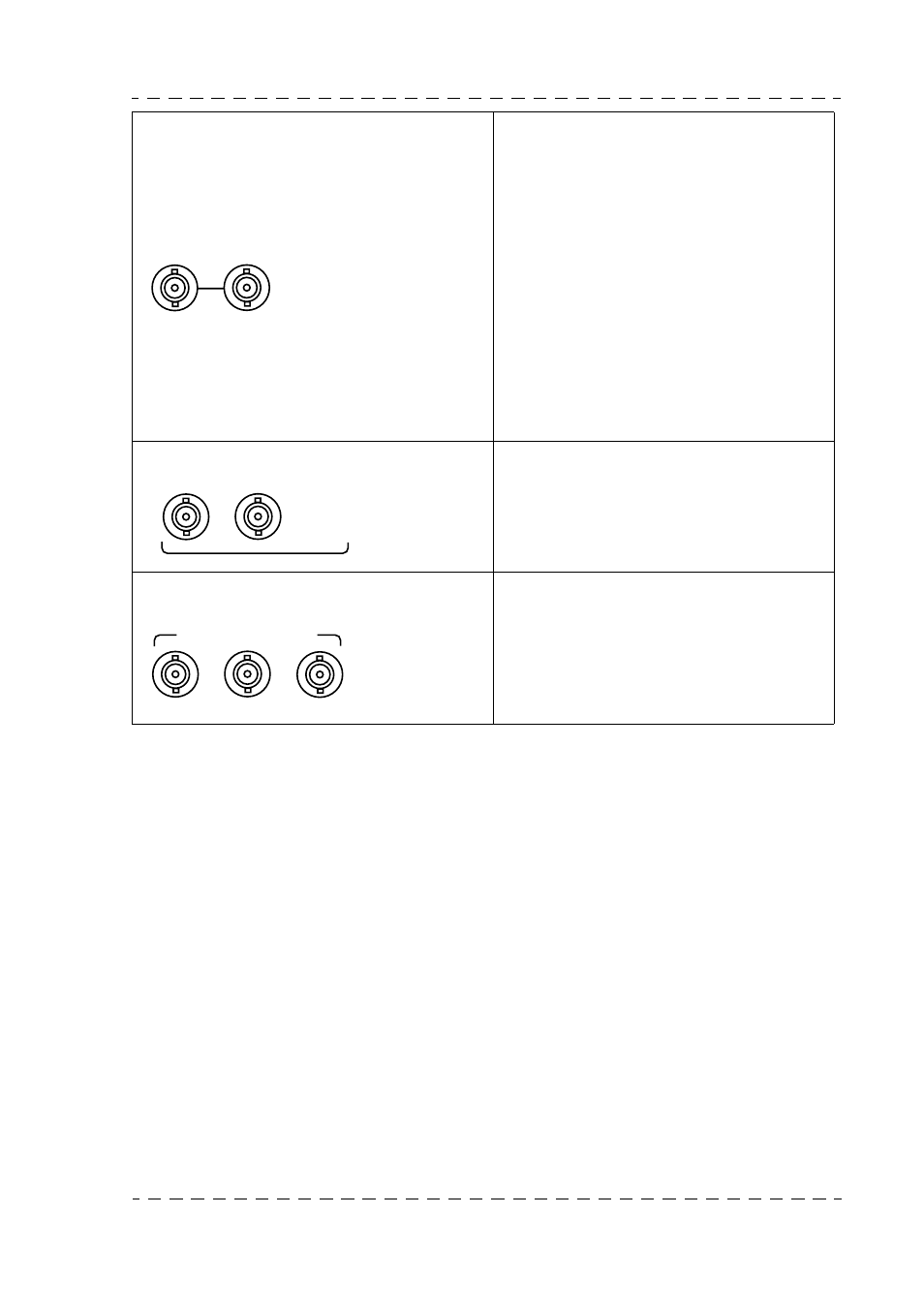

9. Embases "GEN LOCK EXT. REF.".

Entrée du signal de référence avec "passage
en sonde". Le signal n'est pas chargé dans le
contrôle de voie. Niveau d'entrée: 1Vcc/75
Ohms.

En règle générale, le signal doit être du type
"BLACK BURST" pour avoir un asservisse-
ment du signal numérique et du signal com-
posite en sortie du contrôle de voie (J92 sur
la carte "GENLOCK/VIDEO"=ON).

Si le signal de référence ne comporte pas de
"BURST", positionner le cavalier J92 sur la
carte "GENLOCK/VIDEO" en position OFF.
La sous porteuse du signal composite est
alors asservie par rapport au signaux de
synchronisation du signal composite.

Se référer au chapitre "INSTALLATION" pour la
mise en phase de l'équipement.

10.Embases "COMPOSITE V.B.S.".

Sorties du signal codé PAL ou NTSC. Niveaux:
1Vcc/75 Ohms.

11.Embases "SERIAL DIGITAL OUTPUT".

Sorties du signal numérique série
4:2:2 , 270Mbits.

GENLOCK

EXT. REF.

Embases
Type: P2189-A
Réf: T9003306

COMPOSITE

V. B. S.

1

2

Embases

Type: P2189-A

Réf: T9003306

1

2

3

SERIAL DIGITAL OUTPUT

Embases+câble
Type:
98230x-021-009.0
Réf: T6000091
