Description
B1707M00LD
Septembre 2000
THOMSON TTV1707 / CCU DT500
Manuel utilisateur

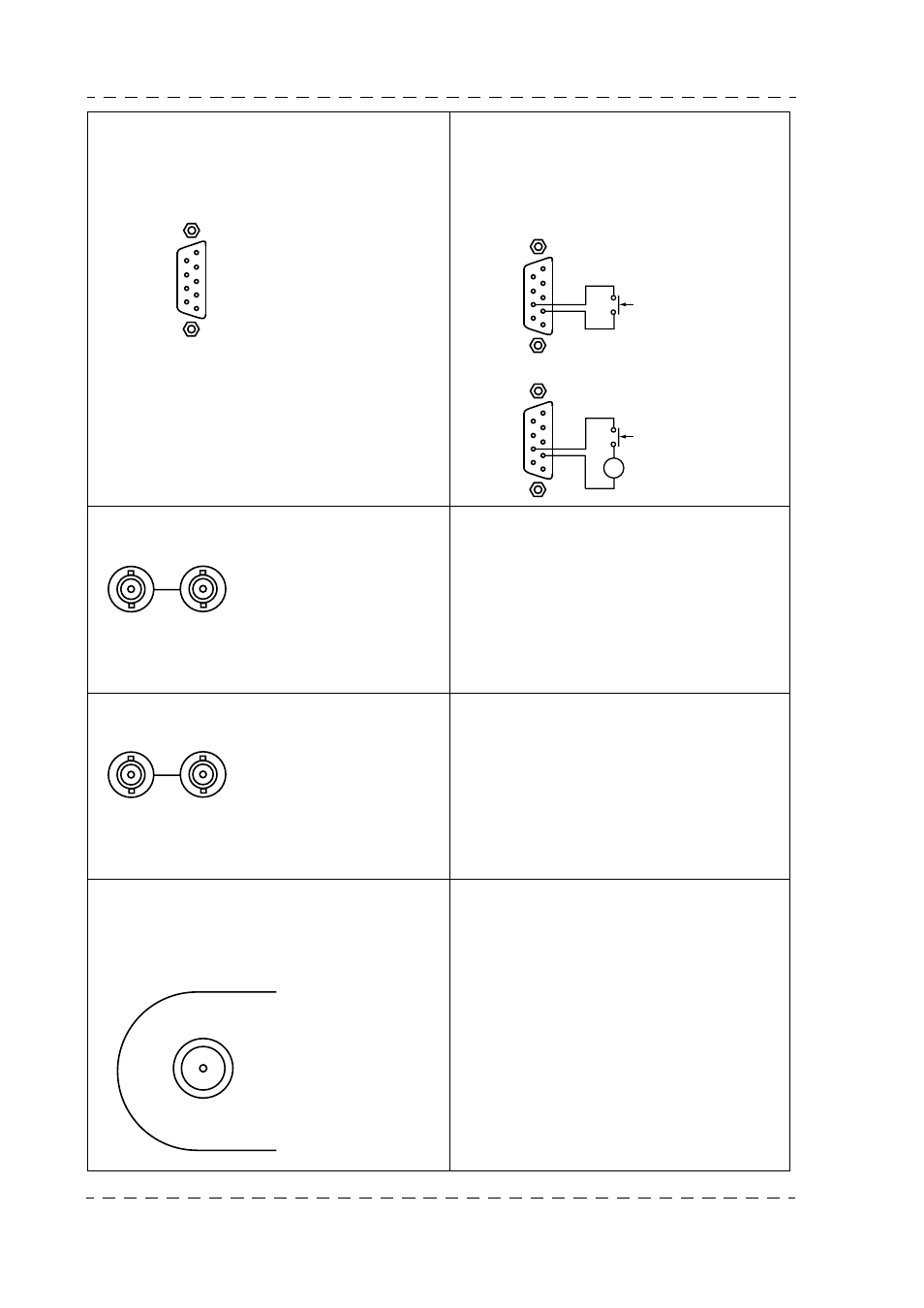

5. Embase "TALLY".
Raccordement des signalisations "ON
AIR1" et "ON AIR2".
Les signalisations "ON AIR1" et "ON AIR2" re-
çues peuvent être de type "VOLTAGE" ou
"CONTACT". L'adaptation de l'équipement aux
différents types de commande est décrite dans
le chapitre "INSTALLATION".
Exemple: ON AIR1 par "CONTACT":
Exemple: ON AIR1 par "VOLTAGE":
6. Embases "VIDEO RET 1".
Entrée de la vidéo retour N° 1 avec "pas-
sage en sonde". Le signal n'est pas chargé
dans le contrôle de voie. Niveau d'entrée :
1Vcc/75 Ohms.
La transmission de la vidéo "RET 1" à la
caméra dépend de la longueur du câble
triaxial. Se référer au chapitre
"SPECIFICATIONS".
7. Embases "PROMPTER VIDEO RET 2".
Entrée de la vidéo retour N° 2 (ou
"PROMPTER") avec "passage en sonde".
Le signal n'est pas chargé dans le contrôle
de voie. Niveau d'entrée: 1Vcc/75 Ohms.
La transmission de la vidéo "RET 2" à la
caméra dépend de la longueur du câble
triaxial. Se référer au chapitre
"SPECIFICATIONS".
8. Embase "TRIAX"
Raccordement du câble TRIAXIAL reliant
le contrôle de voie à la caméra.
Le câble assure la transmission des diffé-
rents signaux et l'alimentation de la
caméra.
Tension de sortie: 52 VDC
Courant maximum: 3 A
TALLY
1
6
9
5
Embase femelle
Type: DEP09S400T
Réf: T9001515
Prise correspondante
Type:
PMD2T09+Z-HE5-M2
Réf: 99.155.568
1 : Not used
2 : ON AIR1 NEG
3 : ON AIR2 POS
4 : GND
5 : Not connected
6 : Not used
7 : ON AIR1 POS
8 : ON AIR2 NEG
9 : Not connected
TALLY
1
6
9
5
ON AIR1
TALLY
1
6
9
5
-
+
7
ON AIR1
U=5 à 48Volts
VIDEO RET 1
Embases
Type: P2189-A
Réf: T9003306
PROMPTER
VIDEO RET 2
Embases
Type: P2189-A
Réf: T9003306
CAMERA
Embases:
•
LEMO 75
Ω
•
LEMO 50
Ω
•
FISCHER
•
KINGS
•
DAMAR HAGEN
