Mise en phase de l'équipement avec une installation de type numérique
B1707M00LD
Septembre 2000
THOMSON TTV1707 / CCU DT500
Manuel utilisateur
2.5.1 - Equipement asservi sur une référence externe connectée sur
l'entrée "GEN LOCK"
Le signal de référence doit être un signal vidéo au Noir avec ou sans Burst chargé sur
75
ΩΤdélivré par un générateur de qualité broadcast
Phasage horizontal du signal numérique
La phase horizontale du signal numérique par rapport au signal de référence externe se
règle avec les roues codeuses "
ΦH COARSE" et "ΦH FINE".
La plage d'action des roues codeuses dépend de S170 pour les versions de logiciel de Z160
≥ 47017011/D (identifié 011/D sur le circuit) :
S170 en position haute (FINE) :
• "
ΦH COARSE" : Réglage par pas de 592 ns.
• "
ΦH FINE" : Réglage par pas de 37 ns.
La plage de variation du signal numérique de sortie par rapport au signal de référence est
d'environ 9,5 µs (-8 µs +1,5 µs).
S170 en position basse (WIDE) :
• "
ΦH COARSE" : Réglage par pas de 1184 ns.
• "
ΦH FINE" : Réglage par pas de 74 ns.
La plage de variation du signal numérique de sortie par rapport au signal de référence est
d'environ 19 µs (±9.5 µs).
Pour les versions de logiciel
≤ 47017011/C (identifié 011/C sur le circuit Z160) :
• S170 commute un signal test de type mire de barres sur toutes les sorties vidéo du CCU.
• "
ΦH COARSE" régle la phase horizontale du signal numérique par pas de 592 ns.

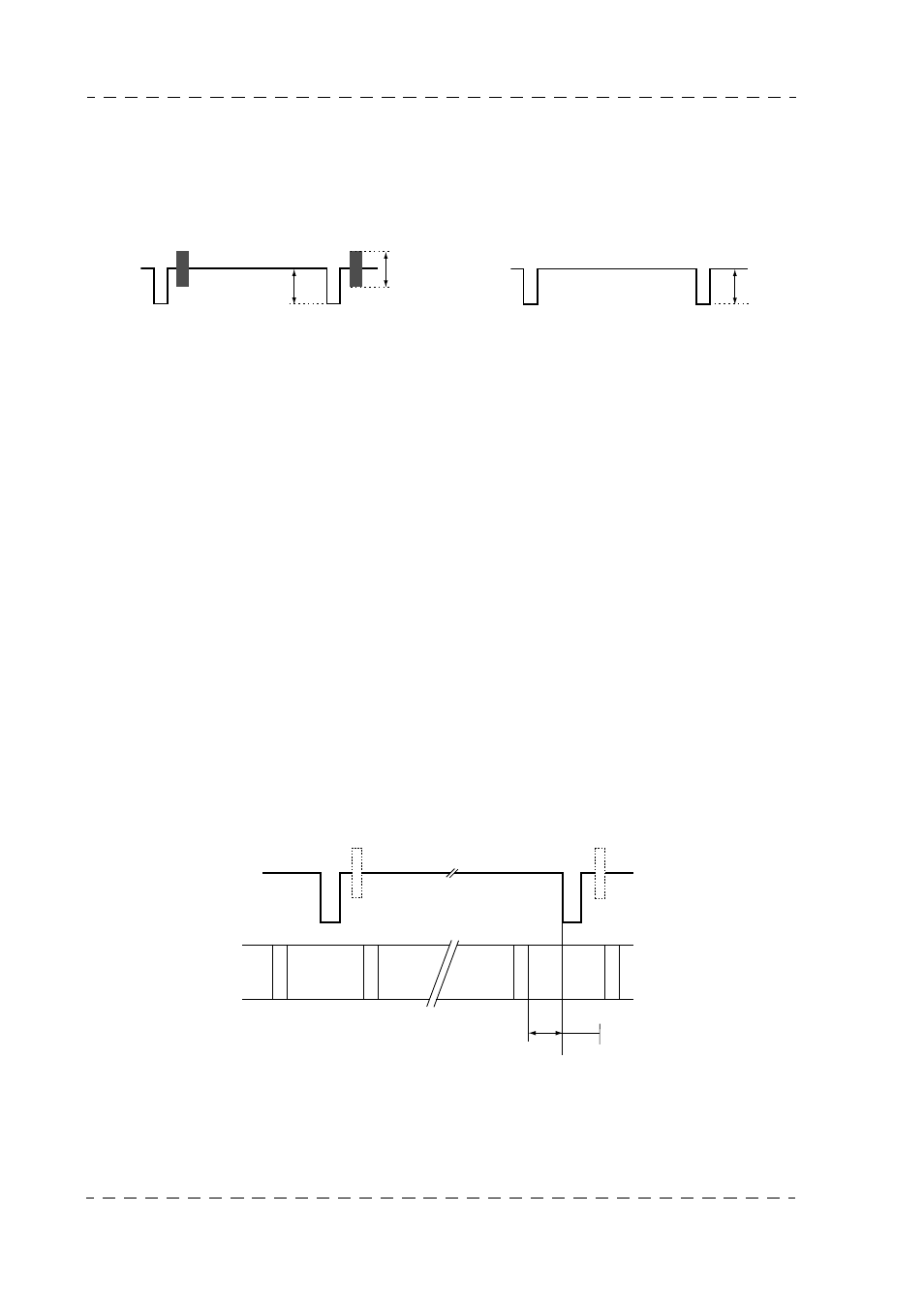

0,3 V
0,3 V
0,3 V
Référence avec Black Burst (BBS)
Référence sans Black Burst
-
)
8
5
)
8
-
)
8
5
)
8
Signal de référence
Signal numérique
S170 : FINE = -8µs à +1,5 µs
S170 : WIDE = ±9.5 µs
REF
