Mise en phase de l'équipement avec une installation de type analogique
B1707M00LD
Septembre 2000
THOMSON TTV1707 / CCU DT500
Manuel utilisateur

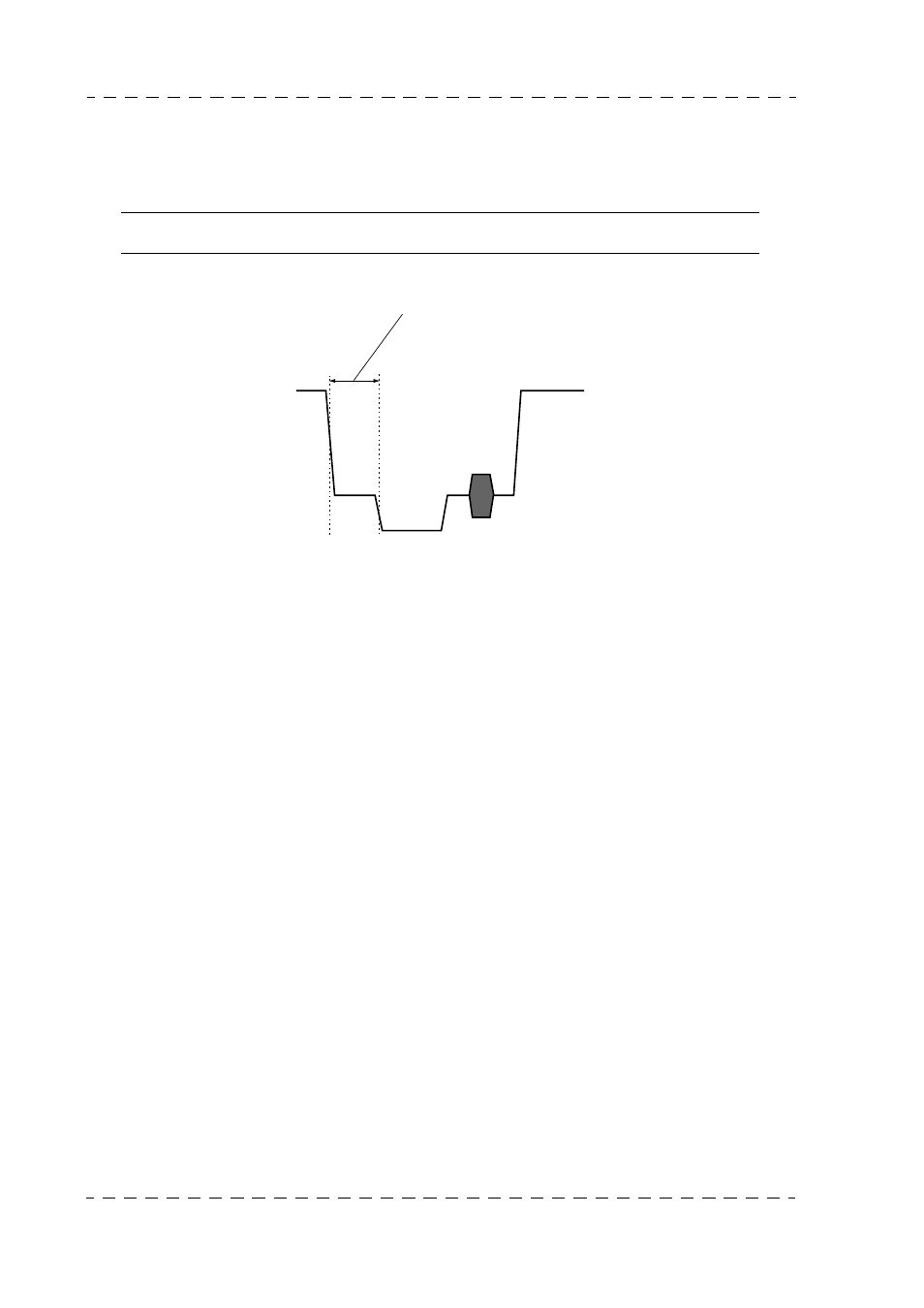

Palier de garde "Front porch"
Le réglage de la durée du palier de garde avant du signal composite s'effectue avec la roue
codeuse "FRONT PORCH".
Nota : Ce réglage n'agit pas sur la largeur de la suppression horizontale.
2.6.1.2 - Référence externe sans BLACK BURST
Le cavalier J92 sur la carte "GENLOCK/VIDEO"doit être positionné sur "OFF".
Dans ce cas la sous porteuse du signal composite de sortie est asservie en interne par
rapport aux signaux de synchronisation.
Le signal de référence doit être un signal vidéo au Noir chargé sur 75
Ω.
Pour les versions de logiciel de Z160
≥ 47017011/D (identifié 011/D sur le circuit),
S170 doit impérativement être en position haute (FINE).
Pour les versions de logiciel
≤ 47017011/C (identifié 011/C sur le circuit Z160), S170
permet de générer une mire de barres sur toutes les sorties vidéo du CCU.
Phasage horizontal du signal composite
La phase horizontale du signal composite par rapport au signal de référence externe se
règle avec les roues codeuses "
ΦH COARSE" et "ΦH FINE".
• "
ΦH COARSE" : Réglage par pas de 592 ns.
• "
ΦH FINE" : Réglage par pas de 37 ns.
La plage de variation du signal composite de sortie par rapport au signal de référence est
d'environ 9,5 µs (-4,5 µs +5 µs).
PAL 1,5 ±0,3 µs (1,65 µs ±0,1 µs PAL I)
NTSC 1,5 ±0,1 µs
Front porch sorties composites 1 et 2
