56 Chapitre 3 - Caméra - Convertisseur DC/DC
Description de la caméra
B1707M00LD
Septembre 2000
THOMSON TTV1707 / CCU DT500
Manuel utilisateur

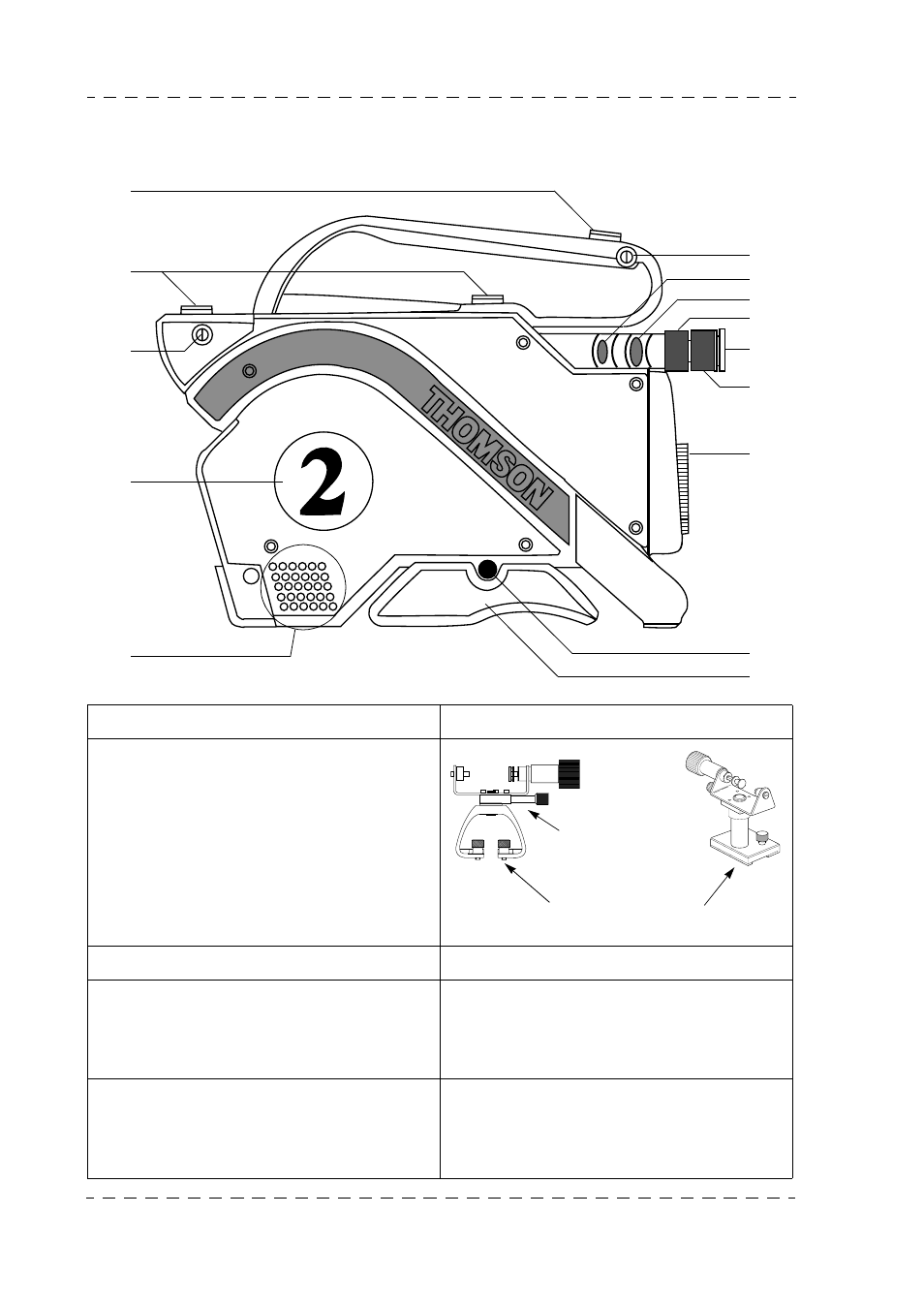

3.1.2 - Côté droit
1. Embase pour fixation d'accessoires.
2. Embases de fixation du support viseur
14 cm.
3. Fixation de la courroie de portage.
4. Identification de la caméra. La caméra est identifié à l'installation au
moyen des chiffres livrés avec l'équipement.
La fixation sur la caméra est effectuée au
moyen d'un support aimanté.
5. Orifices d'évacuation d'air chaud. Un ventilateur est fixé derrière ces orifi-
ces. Ne pas les obturés.
Le ventilateur est en service pour une tempé-
rature ambiante supérieure à environ 35°C.
1
2
3
4
5
9
8
7
6
10
11
12
13
14
Support pour fixa-
tion sous la poi-
gnée de la caméra
Supports pour fixation
à l’arrière de la camé-
