66 Chapitre 3 - Caméra - Convertisseur DC/DC
Description de la caméra
B1707M00LD
Septembre 2000
THOMSON TTV1707 / CCU DT500
Manuel utilisateur

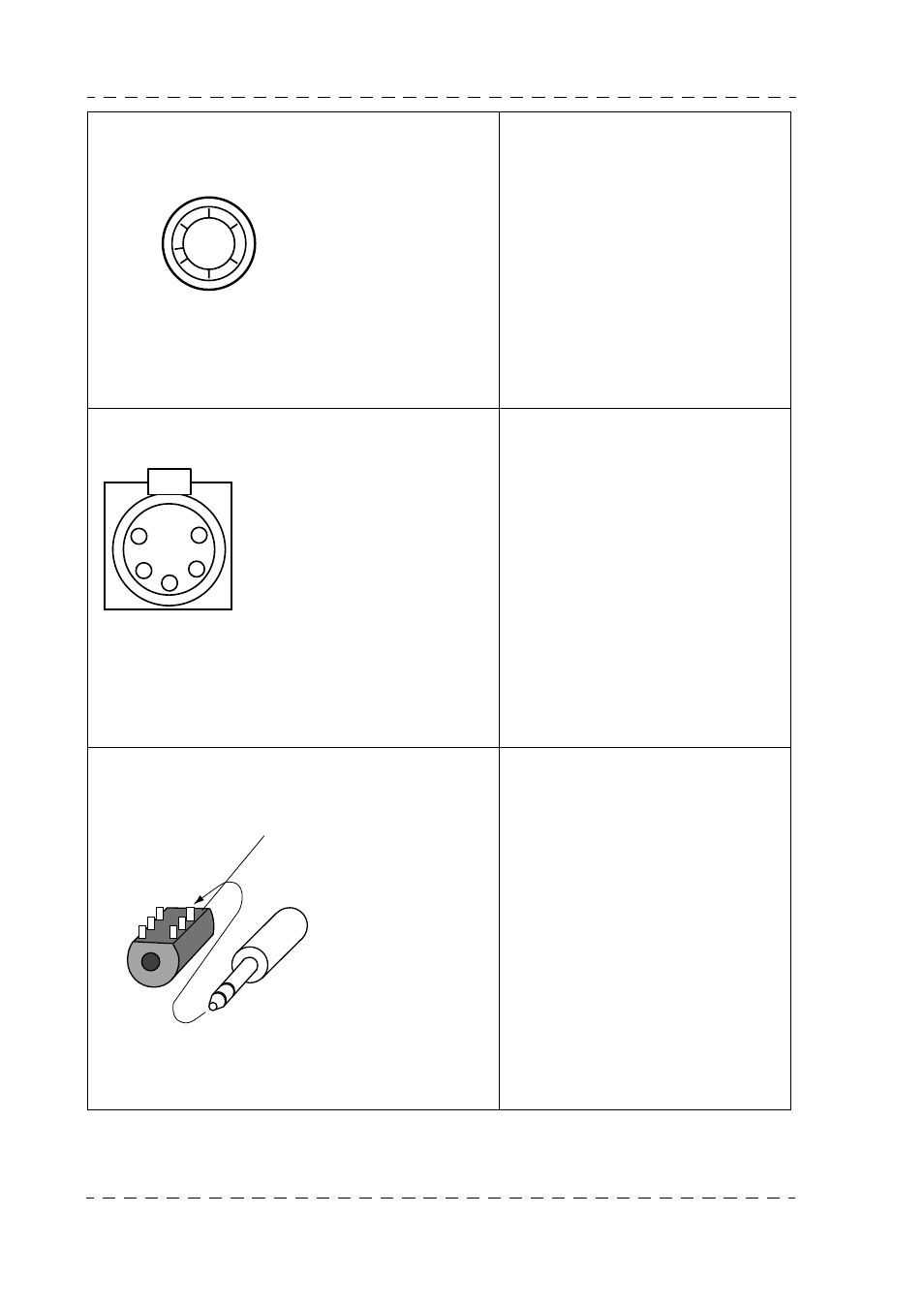

8 Embase microcasque (suite)
Embase "TUCHEL"
8 Embase microcasque (suite)
Embase "XLR5"
8 Embase microcasque (suite)
Embase "JACK"
Les contacts 4, 5, 6 de l'embase ne
sont pas connectés.
!
"
#
$
Embase
Type : T2121.000
Réf : 91941906
Prise correspondante
Type : T2120.001
Réf : T1000.071
1: RIGHT EARPHONE
2: MIC GND
3: MIC X 4: MIC Y
5: LEFT EARPHONE
6: EARPHONE GND
!
#
"
Embase
Type : EFD C05+ Z -
XLR-A3
Réf : T9003628
Prise correspondante
Type : XLR-5-12C
Réf : T1000095
1 : MIC Y
2 : MIC X
3 : GND 4 : LEFT EARPHONE
5 : RIGHT EARPHONE
!
$
#
"
Embase
Type: JACK S2-BBB/BLK
Réf: 91616196
1 :EARPHONE- (GND)
MIC - (GND) 2 :EARPHONE+
3 :MIC +
Prise correspondante
Type: JACK FLJCN
Réf: T1004861
