Chapitre 2 - Installation 37
Audio
THOMSON TTV1707 / CCU DT500
Manuel utilisateur
B1707M00LD
Septembre 2000
2.3 - AUDIO
2.3.1 - Son Ambiance

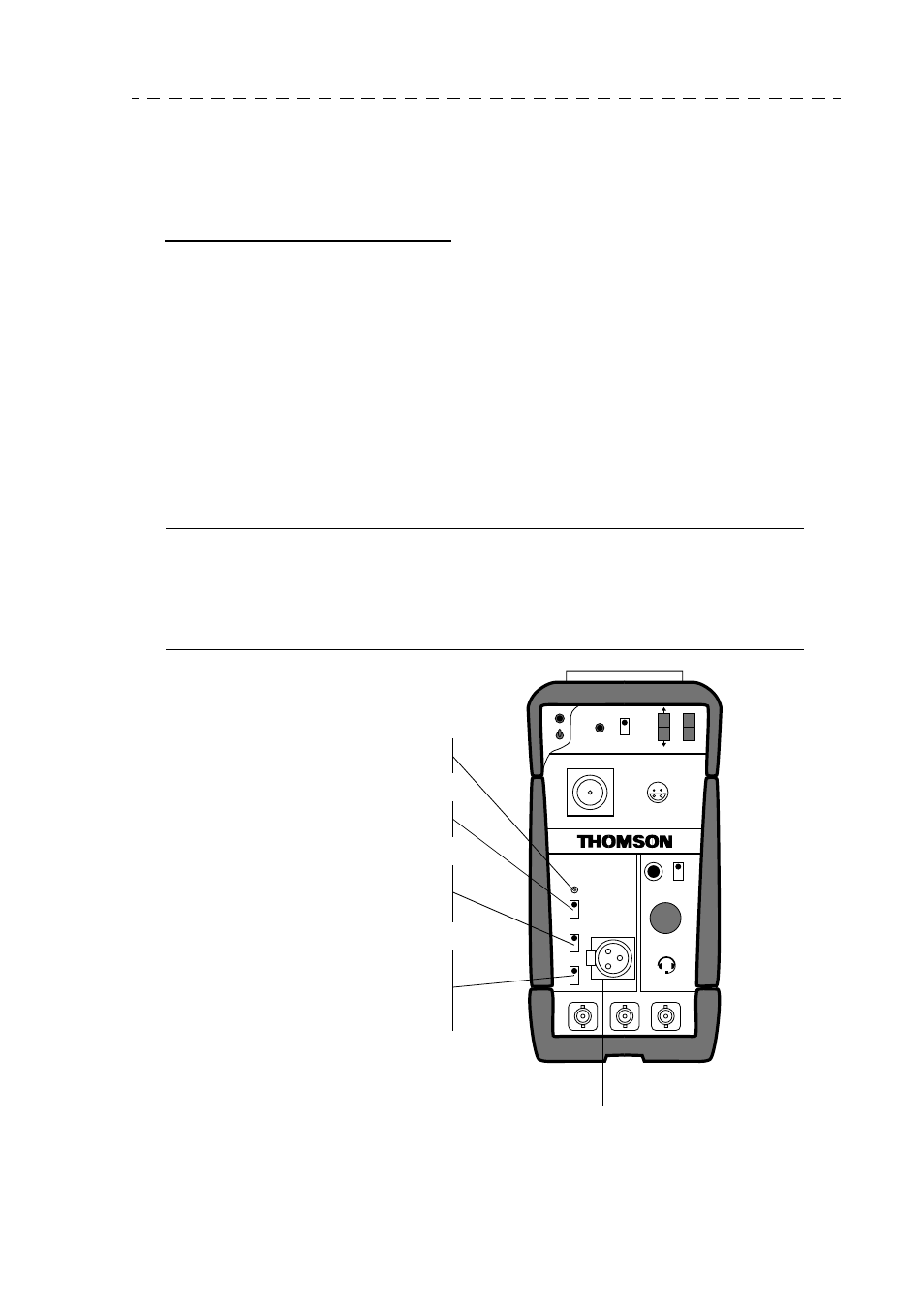

Sur le bandeau arrière de la caméra
Type de microphone
Le microphone connecté sur l'embase "MIC IN" peut être de type électrodynamique ou
électrostatique. Le niveau d’entrée nominal doit être compris entre -60 dB et -40 dB.
Dans le 1er cas (microphone dynamique), placer l'inverseur "0/48 V" sur la position "OFF"
et dans le 2ème cas (microphone électrostatique), placer l'inverseur "0/48 V" sur la posi-
tion "48 V".
En fonction de la sensibilité du microphone utilisé, le niveau audio peut être ajuster par
bond avec l'atténuateur de 20 dB "-40 dB/-60 dB" et progressivement avec le réglage
"SENSITIVITY" (±5 dB).
Important : Le commutateur "REAR CAM/SPLIT HEAD" doit être en position "REAR
CAM". La position "SPLIT HEAD" est utilisée lorsque la caméra est configurée avec le
bloc d'analyse séparé du corps de caméra et que le microphone ambiance est connecté sur
l'ensemble bloc séparé. En position "SPLIT HEAD" l'action du réglage "SENSITIVITY"
est d'environ ±1 dB.
CAM
CALL VIDEO RET
ON
OFF
1
2
+
- MENU
TRIAX DC OUT
SENSITIVITY
REAR CAM
SPLIT HEAD
-40dB
-60dB
48v
OFF
MIC IN
LEVEL (ON)
ON
REM
MONITOR RET. 1 PROMPTER / RET. 2
1
2
3
Réglage fin du niveau
d’entrée microphone
Sélection de l’entrée
microphone
Mise en/hors service de
l’atténuateur 20 dB
d’entrée microphone
Mise en/hors service de
l’alimentation fantôme
48 V d’alimentaion du
microphone
Entrée du microphone
d’ambiance
FACE ARRIÈRE DE LA CAMÉRA
