Description
THOMSON TTV1707 / CCU DT500
Manuel utilisateur
B1707M00LD
Septembre 2000

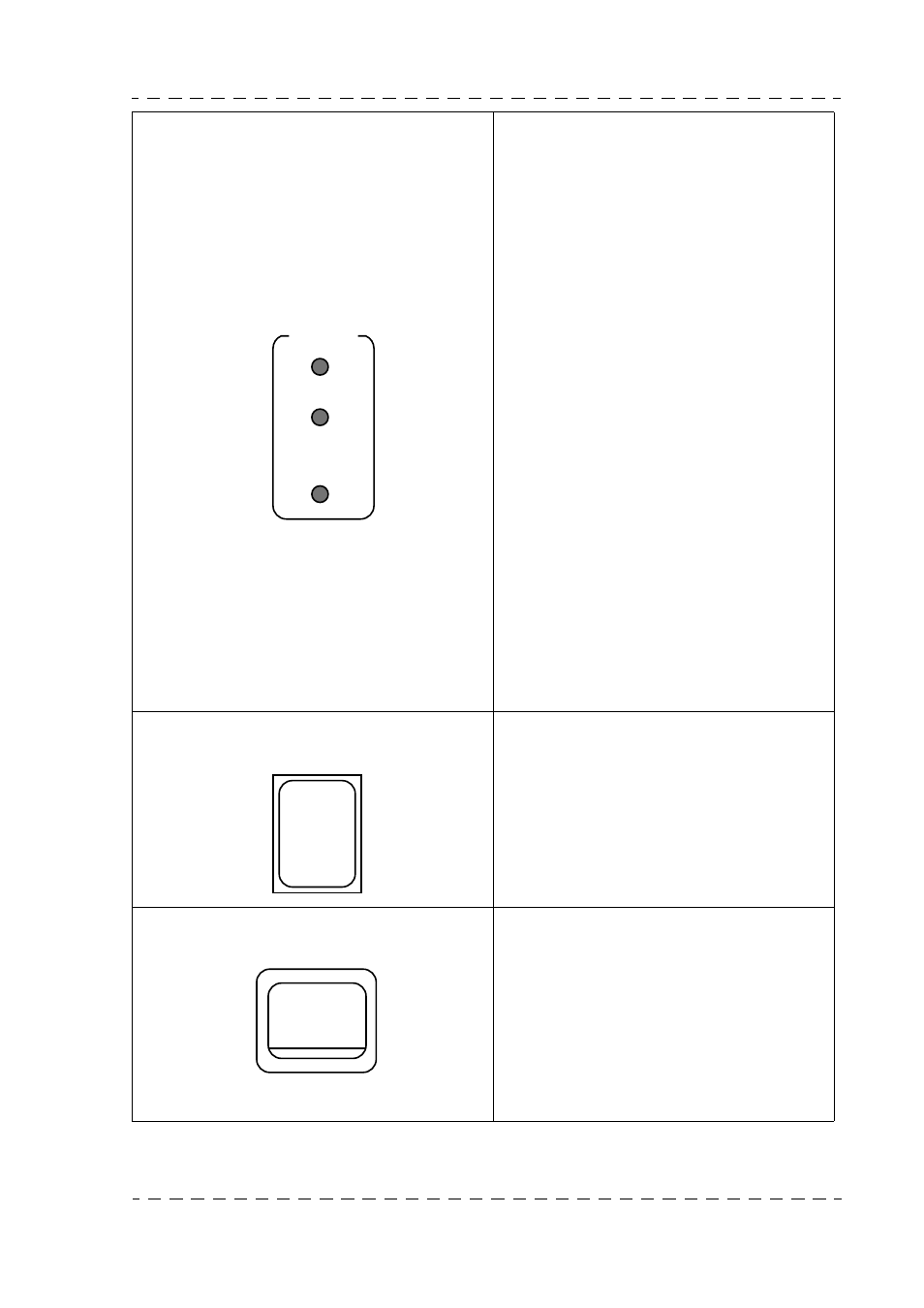

5. Voyants «CAMERA: ON, OFF, CABLE
OPEN»
• ON:
Ce voyant normalement allumé en per-
manence indique que la caméra est sous
tension.
Ce voyant, clignotant, indique une con-
sommation trop importante au niveau de
la caméra. Le courant dans le câble
triaxial est alors compris entre 3A et
3,3A. Au dessus de 3,3A l’alimentation
du contrôle de voie disjoncte. Le réarme-
ment s’effectue automatiquement 4 fois.
Si la surcharge persiste la disjonction est
permanente. Un arrêt/marche de l’équi-
pement est alors nécessaire pour remet-
tre en fonctionnement l’équipement.
• OFF:
Ce voyant allumé en permanence indi-
que que la caméra est hors tension.
Ce voyant clignotant, indique une con-
sommation trop faible au niveau de la
caméra. Le courant dans le câble triaxial
est alors compris entre 0,1A et 0,4A
• CABLE OPEN:
Ce voyant normalement éteint, indique
que le câble triaxial n’est pas connecté
sur la caméra ou en face arrière du con-
trôle de voie.
6. Voyant «ON AIR»
Ce voyant allumé indique que l’équipe-
ment est à l’antenne («ON AIR1»).
7. Interrupteur «MAINS» switch
Interrupteur de mise en/hors fonctionne-
ment de l’équipement
• «I»: L’équipement en fonctionnement.
• «O»: L’équipement est hors fonctionne-
ment.
CAMERA
ON
OFF
CABLE
OPEN
ON AIR
MAINS
I
O
