84 Chapitre 4 - Contrôle de voie
Description
B1707M00LD
Septembre 2000
THOMSON TTV1707 / CCU DT500
Manuel utilisateur

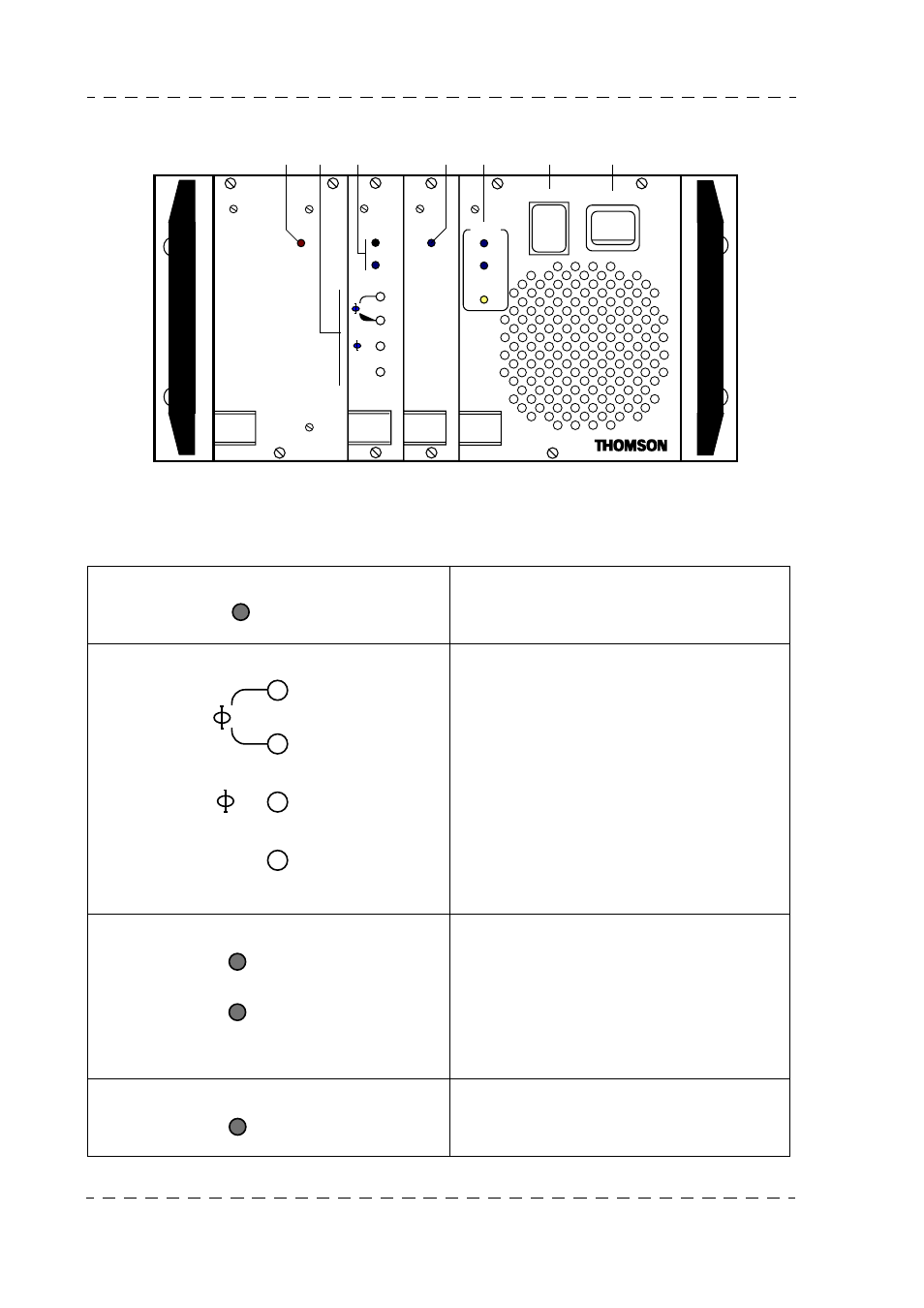

4.1.3 - Face avant
1. Voyany«CAM OK» Ce voyant normalement allumé, indique la
présence du signal numérique en prove-
nance de la caméra.
2. Réglages«H, SC, SC/H» • Réglages de la phase Horizontale des
vidéos numériques en sortie de l’équipe-
ment.
• Réglages des phases Horizontales et
Sous Porteuse des vidéo codées en sortie
de l’équipement.
• Réglage du «FRONT PORCH» des
vidéo codées en sortie de l’équipement..
Se référer au chapitre «INSTALLA-
TION» pour une description complète
des réglages.
3. Voyants «CAM LOCK, EXT. REF» • CAM LOCK: Ce voyant normalement
allumé, indique que la caméra est asser-
vie au contrôle de voie.
• EXT REF.: Ce voyant allumé indique la
présence d’un signal de synchronisation
externe sur l’embase "GEN LOCK" du
contrôle de voie.
4. Voyant «RCP» Ce voyant allumé indique la présence d’un
pupitre sur l’embase «REMOTE» du con-
trôle de voie.
ON AIR
MAINS CAMERA
ON
OFF
CABLE
OPEN
CCU
POWER
I
O
RCP
SOUND/
AUX
CAM.LOCK
GENLOCK/
VIDEO
FINE
COARSE
EXT.REF.
H
SC
CAM. OK
TRIAX
SC/H
FRONT
PORCH
1 2 3 4 5 6 7
CAM. OK
FINE
COARSE
H
SC SC/H
FRONT
PORCH
CAM.LOCK
EXT.REF.
RCP
