98 Chapitre 6 - Version SPORTCAM TTV1657D
Installation
B1685902AC
Septembre 2000
THOMSON EFP1685 / CCU1686
Manuel utilisateur
6.1.2 - Montage de la caméra avec un objectif lourd
Le montage de la caméra dans le châssis se fait après la mise en place de l'objectif.
1. Basculer l'ensemble mobile après avoir desserré les vis de blocage situées à
l'extrémité des deux barres.
2. Démonter le viseur 1,5 pouce de la caméra et sa colonne de maintient :
• pour cela, desserrer la bague situé sur le corps de la caméra et en effectuant une
rotation de la colonne, la tirer vers l'avant de la caméra,
• obturer le trou laissé libre avec l'embout fourni avec le châssis.
3. Positionner la caméra dans le bâti, la partie arrière inférieur de celle-ci reposant sur
le support élastique et la bague de l'objectif venant en contact avec la bague de la
caméra.
4. Tout en effectuant de petits mouvements latéraux de l'arrière de la caméra, serrer la
bague de la caméra.
5. Remettre l'ensemble mobile en position basse, et serrer les deux vis de fixations
supérieures.

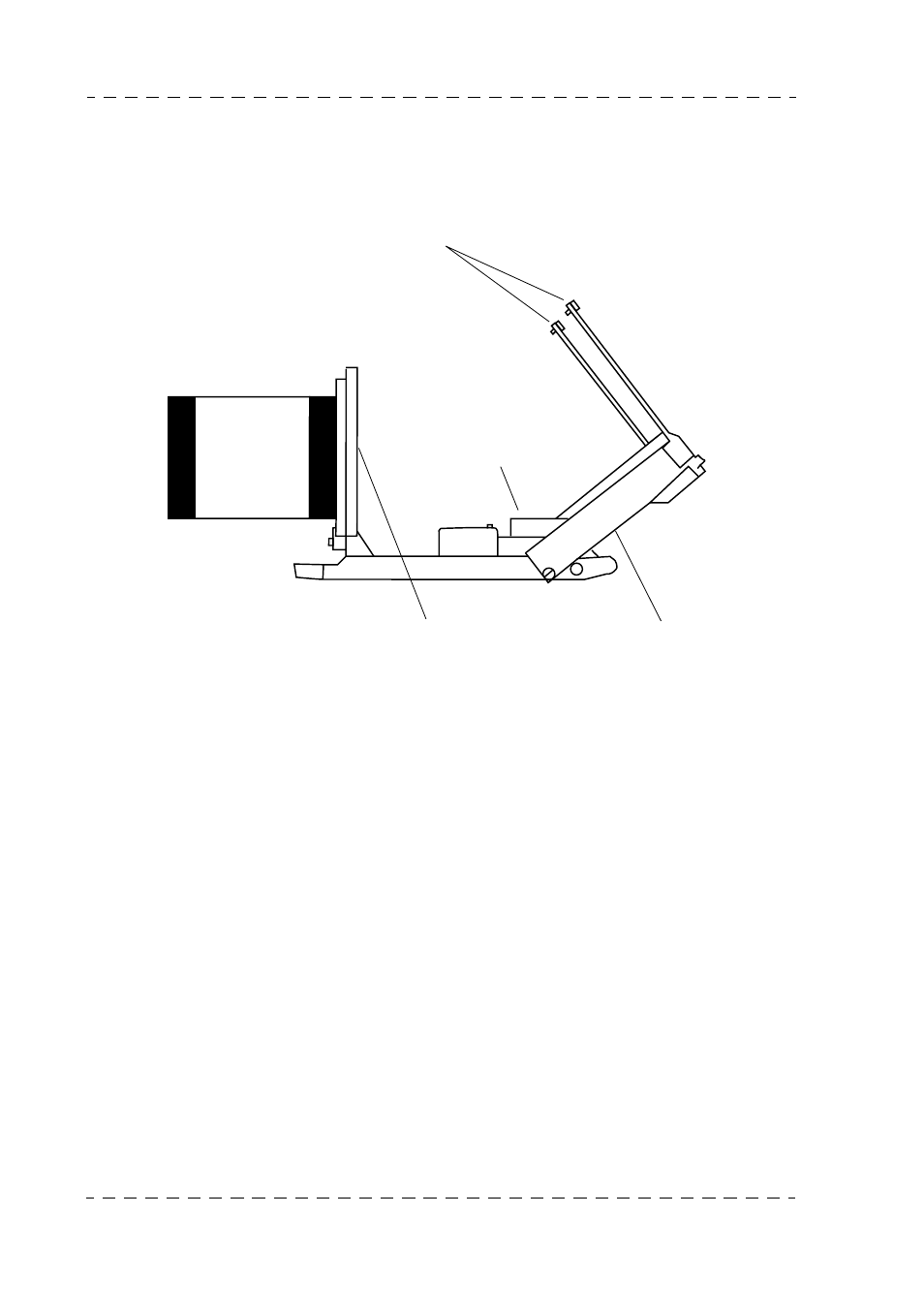

Vis de blocage
Support élastique
Bague de l'objectif Ensemble mobile
du châssis
