Principes généraux
B1685902AC
Septembre 2000
THOMSON EFP1685 / CCU1686
Manuel utilisateur
1.2.2 - Configurations d’exploitation

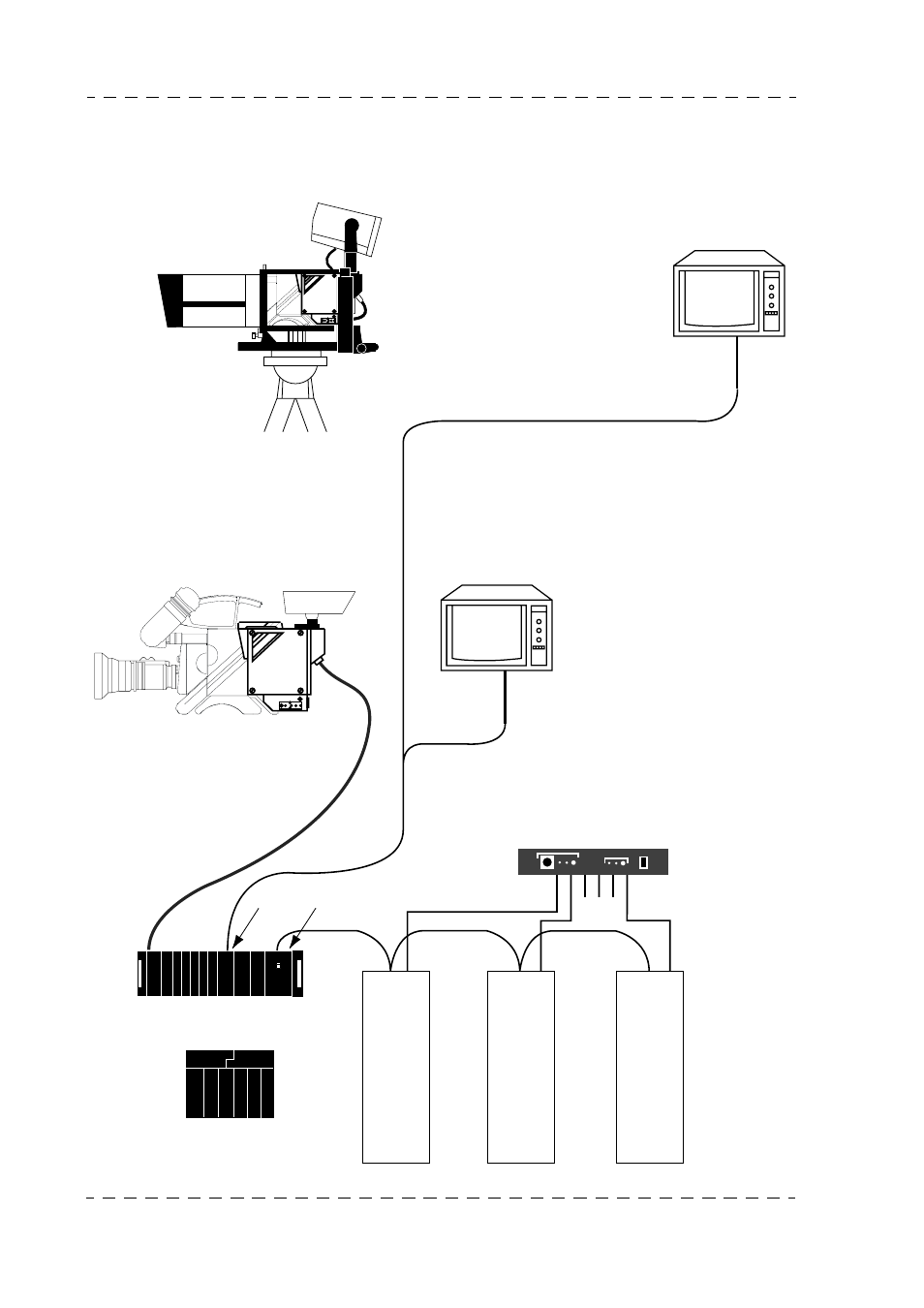

1.2.2.1 - Fonctionnement avec le(s) pupitre(s) OCP40 / OCP42
MIC 2 PHANTOM POWER
CALL off 12v 48v EXT SEL V/F VIDEO mix cam ext
I
O
MIC 2 PHANTOM POWER
CALL off 12v 48v EXT SEL V/F VIDEO mix cam ext I O
SPORTCAM
MONITORING
MONITORING
1657 ou 1657D + CA85
Si plusieurs pupitres ou si la distance
CCU OCP est supérieure à 100 mètres
PPU
Inverseur
sur 150
Ω
OCP40 OCP40 OCP40
PM RCP
CCU1685
CCU1686
OCP42 OCP42 OCP42
