114 Chapitre 6 - Version SPORTCAM TTV1657D
Description
B1685902AC
Septembre 2000
THOMSON EFP1685 / CCU1686
Manuel utilisateur

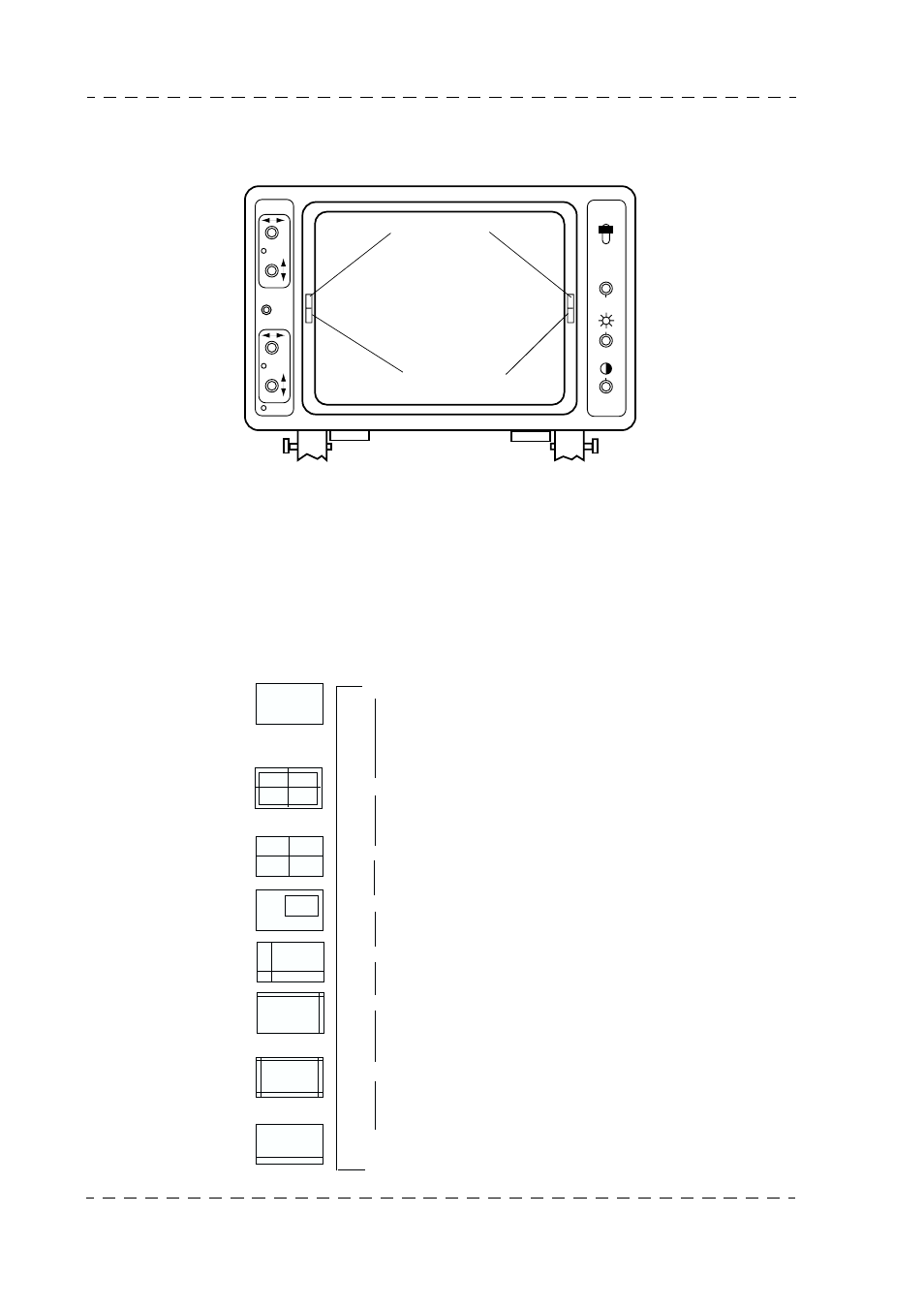

6.2.4 - Viseur N/B 17 cm
6.2.4.1 - Commandes des graticules
Le graticule permet d’incruster dans l’image vidéo des traits horizontaux et verticaux.
Ces traits, suivant la fonction sélectionnée, sont prépositionnés ou réglables ; pour mieux
les distinguer, quel que soit le contenu de l’image, ils sont composés d’un trait noir suivi
d’un trait blanc. Les huit fonctions apparaissent dans l’ordre suivant :
GRATICULE
ON2
SELECT
PRESET
ON1
ON
OFF
PEAKING
Commandes
Commandes
graticules
ON AIR1
ON AIR2
0
1
2
3
4
5
6
7
0
1
Fixe
2
Fixe
3
Réglable
4
Réglable
5
Réglable
6
Fixe
7
Fixe
Aucun trait sur l’image
(position arrêt graticule) -
(prépositionné - voyant "PRESET" allumé)
Format commercial + croix centrale
(prépositionné - voyant "PRESET" allumé)
Croix centrale (prépositionné -
voyant "PRESET" allumé)
Rectangle (réglable)
Graticule 1 (réglable)
Graticule 2 (réglable)
Format commercial
(prépositionné - voyant "PRESET" allumé)
Sous-titre (prépositionné -
voyant "PRESET" allumé).
