2.2 - ALIMENTATION SECTEUR
2.2.1 - CCU1685

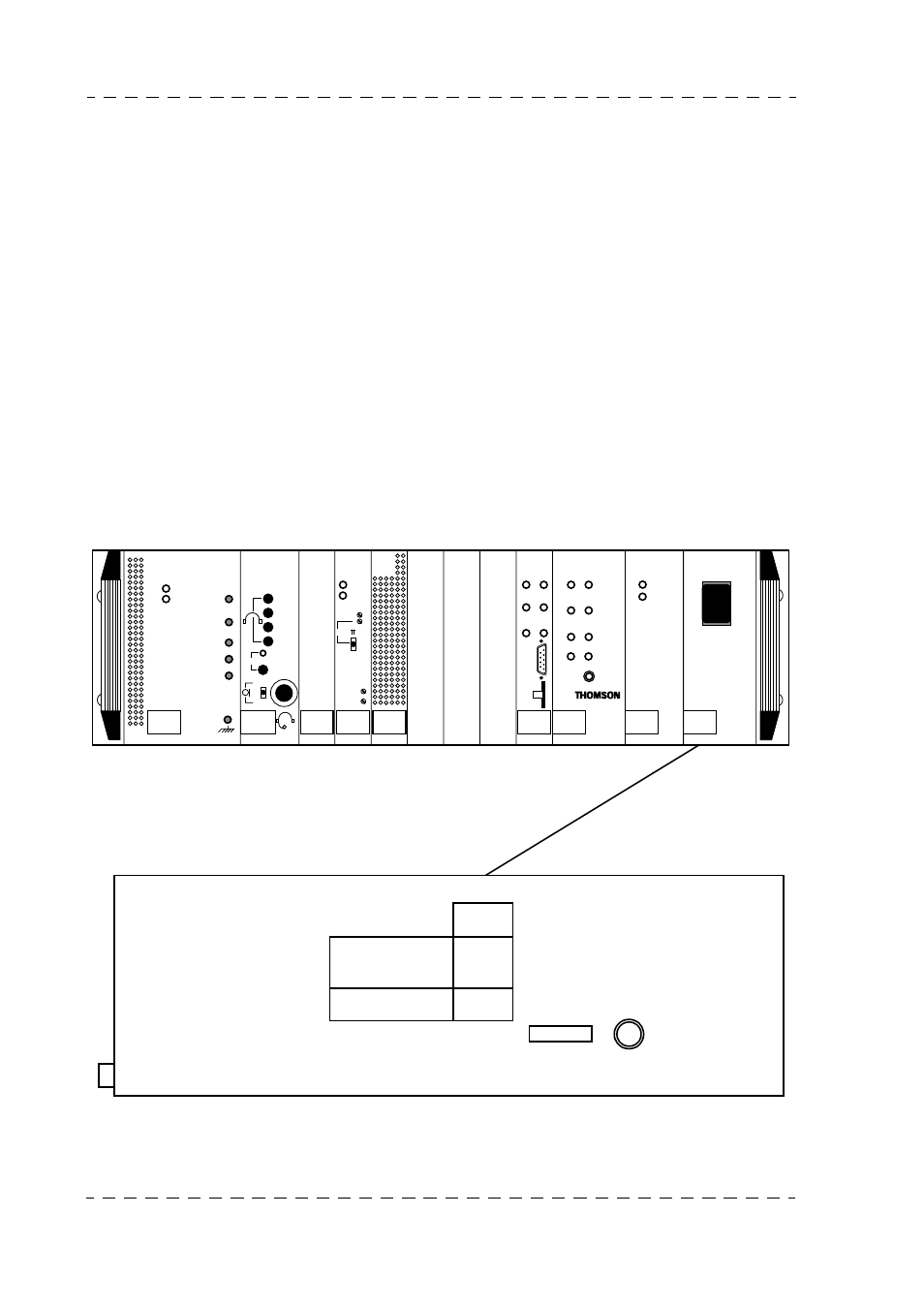

Adaptation de l’équipement à la tension secteur :
1. Débrancher le cordon secteur.
2. Dévisser la vis de fixation de la carte MAINS et extraire la carte.
3. A l’aide d’un tournevis, placer le commutateur S02 sur la position 115 V ou 220 V,
230 V ou 240 V correspondant à la tension nominale du réseau.
4. Placer le fusible :
• F1 = T 2,5 A pour une tension de 220 V à 240 V.
(Fusible référence T9000667).
• F1 = T 4 A pour une tension de 110 V.
(Fusible référence T9000669).
5. Replacer la carte dans son logement.
