Chapitre 3 - Contrôles de voie 1685/1686 65
CCU1685
THOMSON EFP1685 / CCU1686
Manuel utilisateur
B1685902AC
Septembre 2000

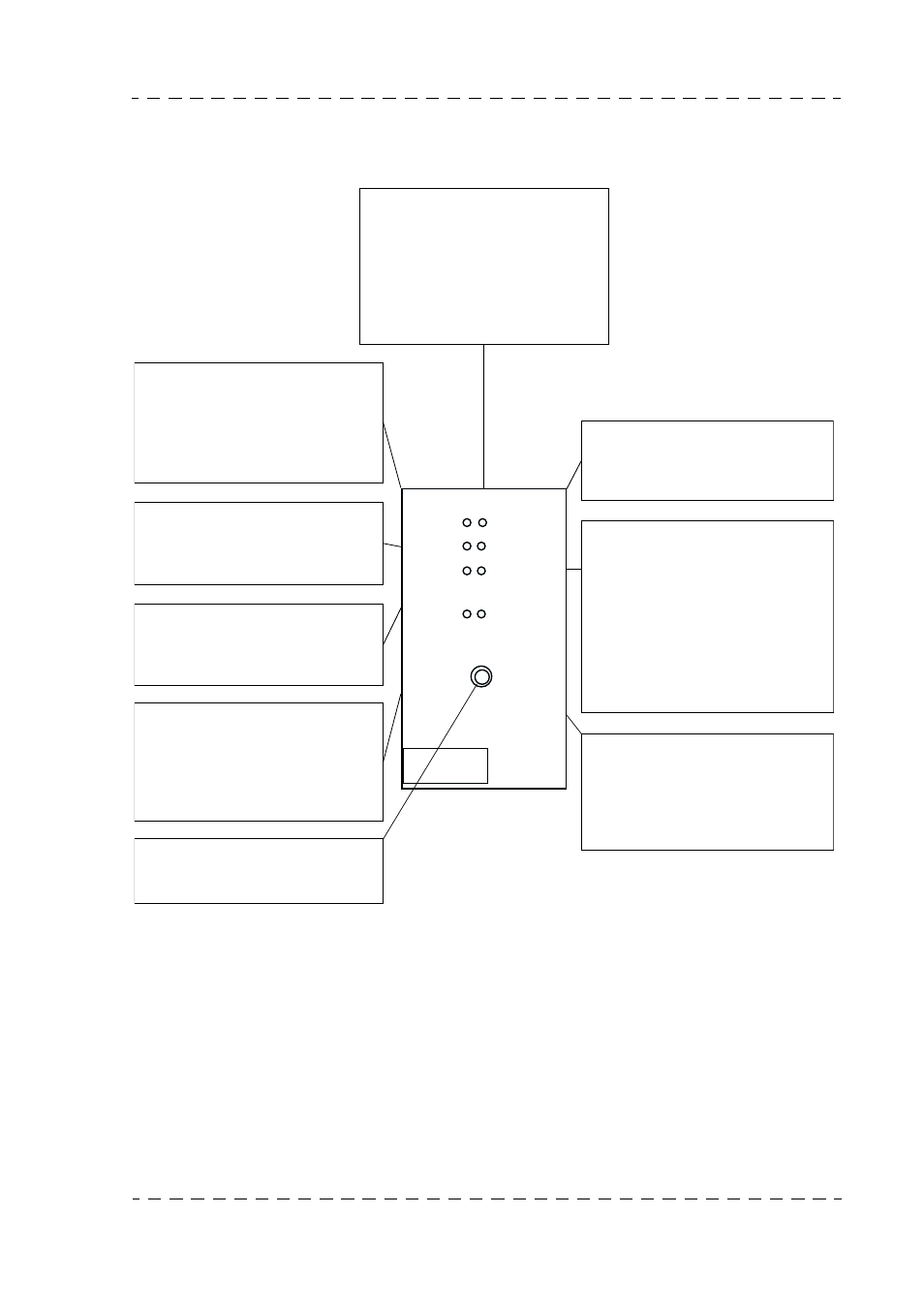

12V - 30V
CAMERA
POWER
OVERLOAD CABLE OPEN
I min CAM. HEAD
LOW VOLT
+12V +300V
230 Vdc
Ce voyant normalement allumé si-
gnale la présence de la tension
12 V qui alimente le circuit de
commande du convertisseur CA-
MERA POWER. Cette tension
provient du circuit CCU POWER.
Ce voyant normalement éteint si-
gnale une surconsommation anor-
male de la tête de caméra (ex :
court-circuit,...).
Ce voyant normalement éteint si-
gnale que le câble de liaison Ca-
méra-contrôle de voie n’est pas
raccordé.
L’allumage de ce voyant normale-
ment éteint signale que l’inverseur
POWER ON/OFF de la tête de ca-
méra est sur OFF. Il s’allume aussi
lorsqu’on raccorde par mégarde
une tête de caméra qui n’a pas été
prévue pour fonctionner avec le
Contrôle de Voie : le convertisseur
CAMERA POWER + 230 VDC est
alors bloqué.
Ce voyant normalement éteint si-
gnale une valeur insuffisante de la
tension d’alimentation "300V" du
convertisseur CAMERA POWER
issue de la carte MAINS RECTI-
FIER (V300 < 220 VDC).
Ce voyant normalement éteint in-
dique une consommation électri-
que de la caméra anormalement
faible.
Ce voyant normalement éteint si-
gnale une valeur insuffisante de la
tension d’alimentation + 12 V ou -
12 V du circuit de commande du
convertisseur CAMERA POWER
(V
12V
< 10 V ou V
-12V
> -2 V).
Ce voyant normalement allumé si-
gnale que la tête de caméra est
alimentée par le + 230 V.
Ce voyant normalement allumé si-
gnale la présence de la tension
-30 V d’alimentation de secours de
l’interphonie, lorsque l’inverseur
POWER ON/OFF du CA85 est sur
OFF. La présence de cette tension
est indispensable pour le démar-
rage de l'équipement.
