Chapitre 3 - Contrôles de voie 1685/1686 55
CCU1685
THOMSON EFP1685 / CCU1686
Manuel utilisateur
B1685902AC
Septembre 2000

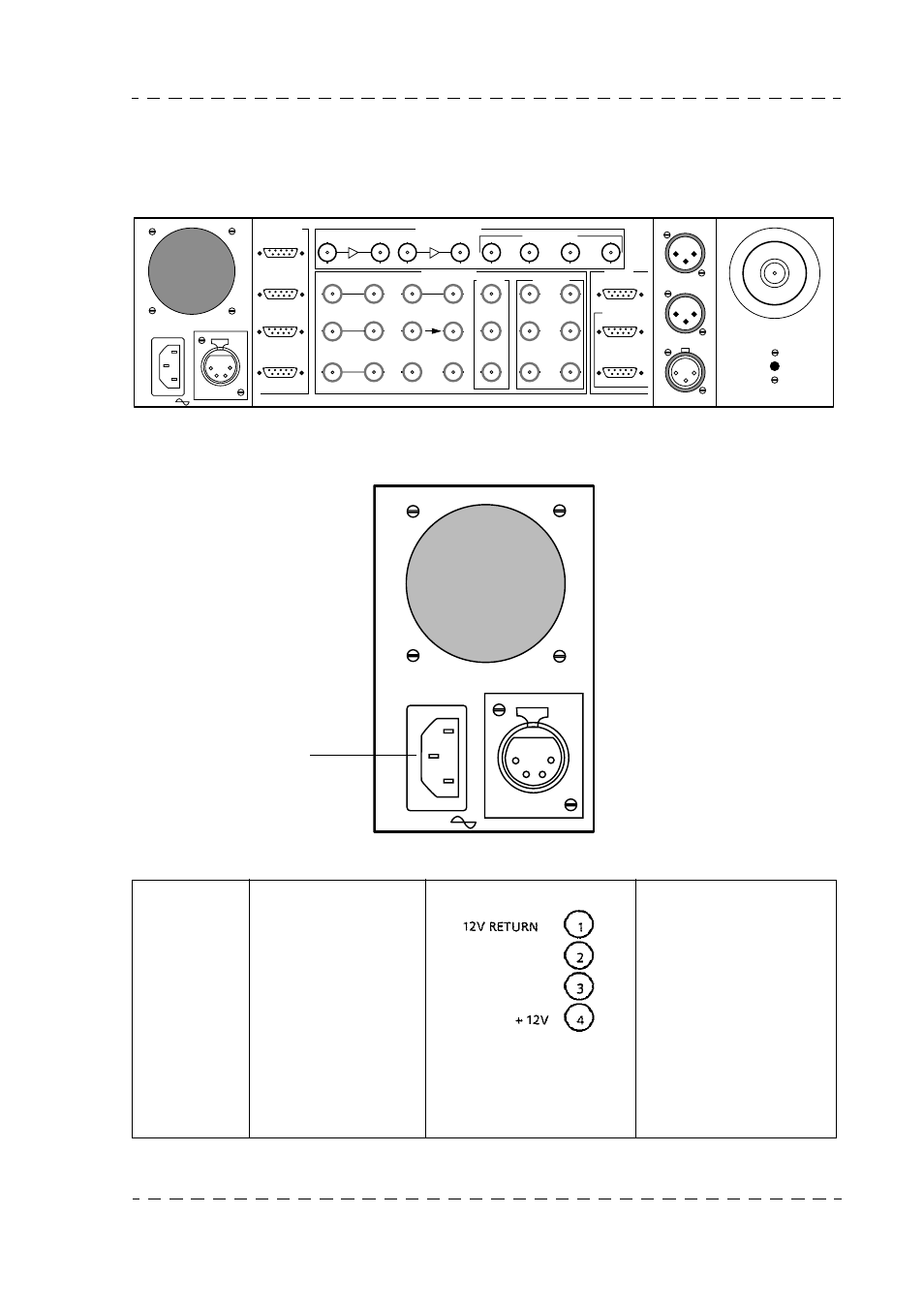

3.1 - CCU1685
3.1.1 - Face arrière
3.1.1.1 - Cadre "ALIMENTATION"
RCP
POWER
+ 12 V OUT
Embase d’alimentation
du pupitre.
Embase Type : XLR-4-31
Réf : 91.538.047
Prise Type : XLR-4-12C
Réf : 91.647.565
DIGITAL VIDEO
ANALOG I / O AUDIO
CONTROL
MCP
RCP
ON AIR
AUX.PORT
RET 3 RET 4
RET 1 RET 2
PROMPTER MIX VIDEO OUT IN
SYNC. OUT PIX GEN - LOCK
110/220/240 V
RCP POWER
+12 V OUT
AC
ENC. OUT VIDEO OUT
1 2
R
R - Y
G
Y
B
B - Y
SERIAL OUTPUT
MIC REM
INTERCOM
PROD
ENG
MIC 1 OUT
MIC 2 OUT
PGM IN
110/220/240 V
RCP POWER
+12 V OUT
AC
Prise d’entrée
d’alimentation secteur
