Chapitre 6 - Version SPORTCAM TTV1657D 111
Description
THOMSON EFP1685 / CCU1686
Manuel utilisateur
B1685902AC
Septembre 2000
Embase objectif

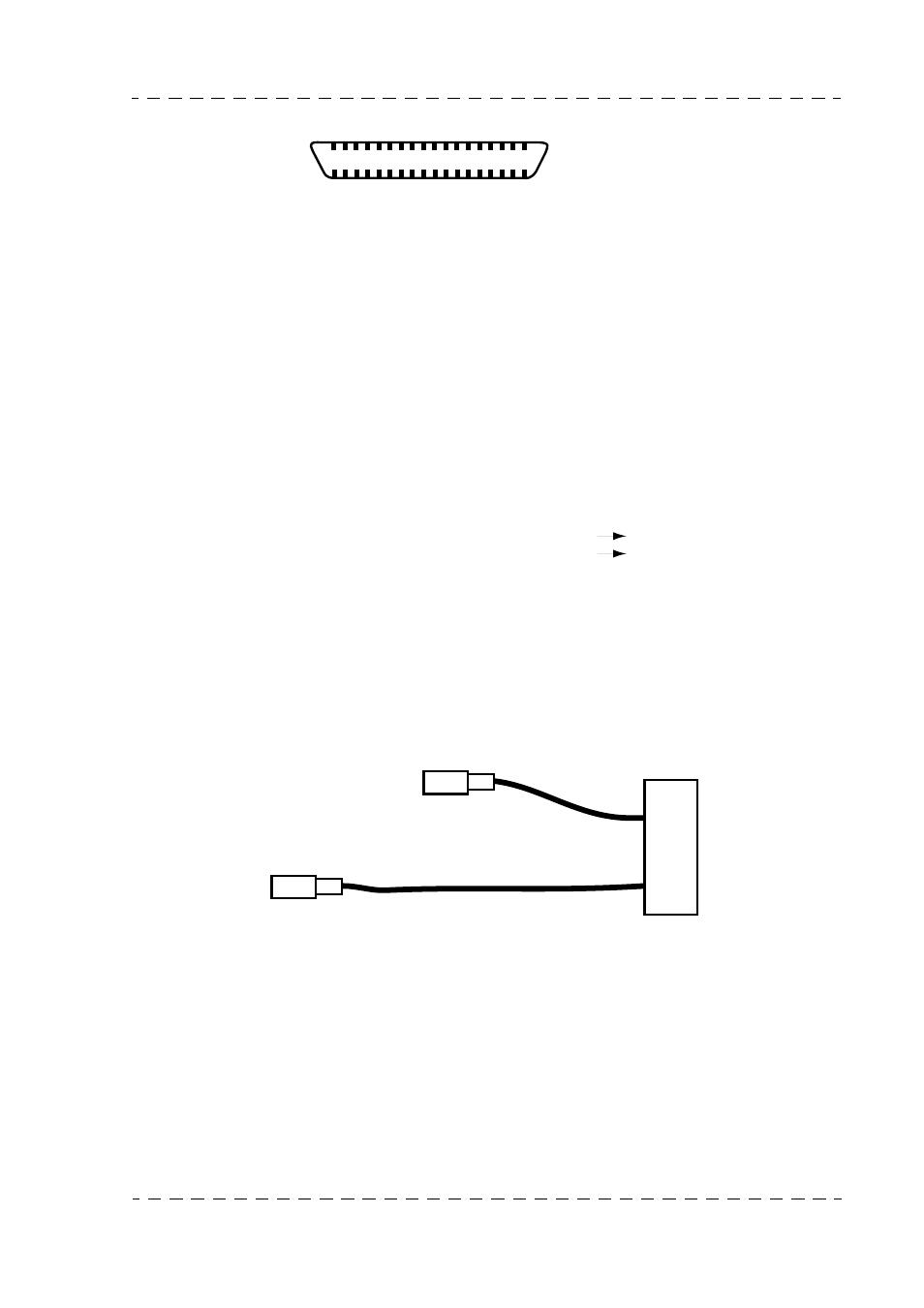

6.2.2.4 - Câble LENS face avant "CANON"
Câble connecté d'une part sur l'embase de l'objectif et d'autre part sur l'embase "LENS" du
boîtier inférieur et sur l'embase "LENS" de la caméra.
Pour le câblage de la prise côté boîtier inférieur, se référer à l'embase "LENS" décrite
précédemment.
Prise Type: HR10A-10P-10P
Ref: T1002784
Pour le câblage de la prise côté caméra, se référer au manuel de la caméra.
Prise Type: HR10-10P-12P
Ref: 91582124
1 18
19 36
Type: CNEC 57-20360
Ref: T1005476
1: NC
2: NC
3: NC
4: +12V
5: GND
6: GND
7: NC
8: EXTENDER IN
9: EXTENDER MODE B (NU)
10: EXTENDER MODE C (NU)
11: SW 16/9 4/3 OUT
12: IRIS POSITION IN
13: ZOOM POSITION IN
14: SW1 (EXT. VIDEO) IN
15: SW2 (MIX. VIDEO) IN
16: FOCUS POSITION IN
17: IRIS CONTROL (Lens iris) OUT
18: IRIS MODE (Lens Iris Auto) OUT 19: NC
20: NC
21: ON AIR 1 OUT
22: NC
23: NC
24: LENS CODE A (NU)
25: LENS CODE B (NU)
26: LENS CODE C (NU)
27: LENS CODE D (NU)
28: NC
29: NC
30: NC
31: INCOM 1 ENG/PRD (NU)
32: INCOM 2 ENG/PRD (NU)
33: CAM ENG IN
34: CAM
PROD IN
35: NC
36: NC
Vers "LENS"
Caméra
Embase
objectif
Vers "LENS"
boîtier inférieur
