Chapitre 6 - Version SPORTCAM TTV1657D 103
Installation
THOMSON EFP1685 / CCU1686
Manuel utilisateur
B1685902AC
Septembre 2000

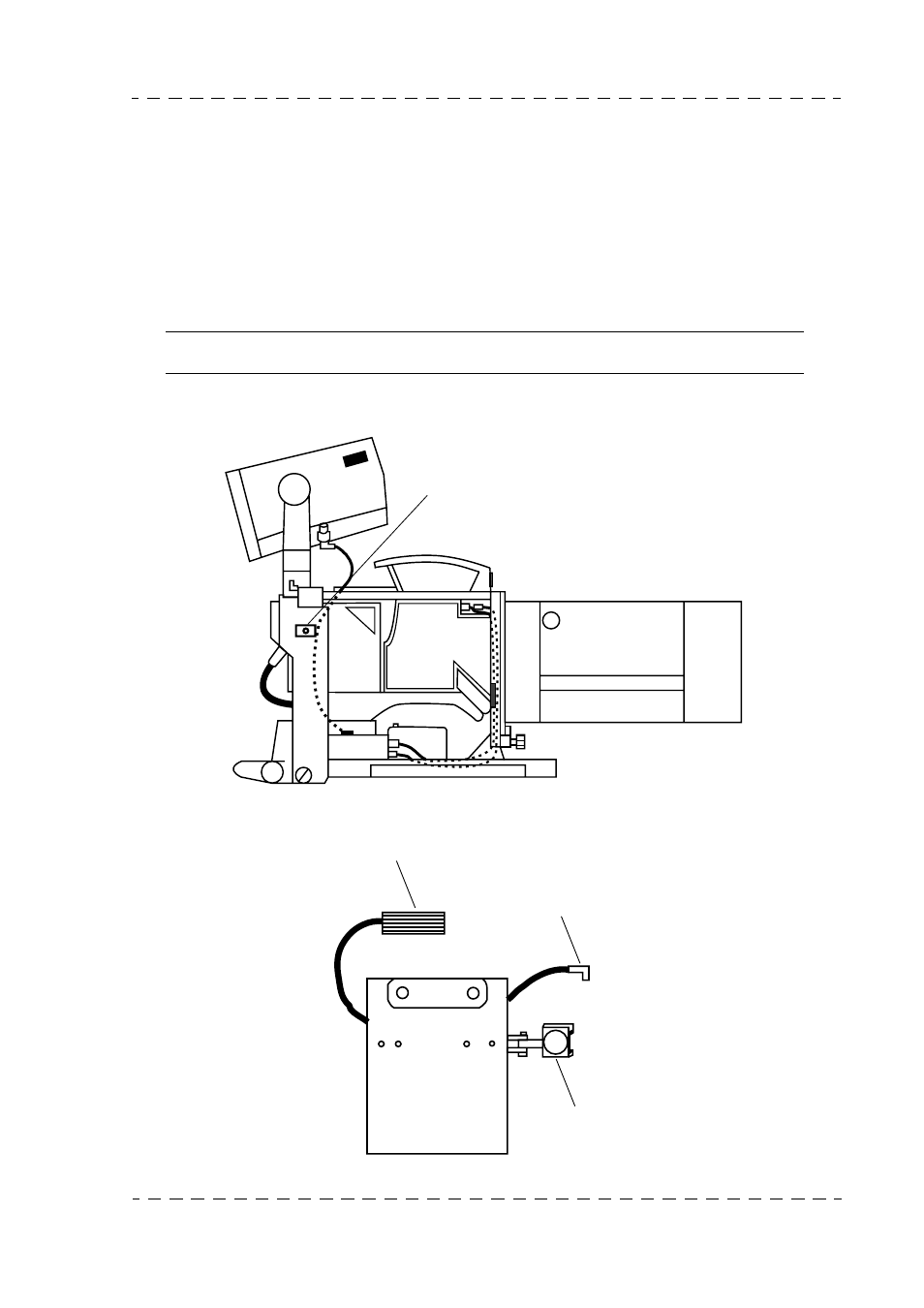

6.1.5 - Montage du support script
1. Fixer le support sur la pince porte-accessoire située à droite ou à gauche du châssis.
Attention! il faut, selon le cas, démonter le bras du support et le remonter de l'autre
côté.
2. Serrer la molette du support script.
3. Brancher la prise sur l'embase "LIGHT" situé sur le côté gauche du boîtier.
NOTA : la lampe ne doit pas dépasser une puissance de 5 W sous 12 V.
LENS
CAM V/F
Pince porte-accessoire
Molette
Queue d'aronde
Prise
Lampe
