Chapitre 3 - Contrôles de voie 1685/1686
CCU1686
B1685902AC
Septembre 2000
THOMSON EFP1685 / CCU1686
Manuel utilisateur
CAMERA
POWER
CAMERA
CCU
-30V
+12V
TRIAX
OPEN
OVER
LOAD
CAM
OFF
UNDER
LOAD
FAIL
+300V
FAIL
+12V
CAM
ON

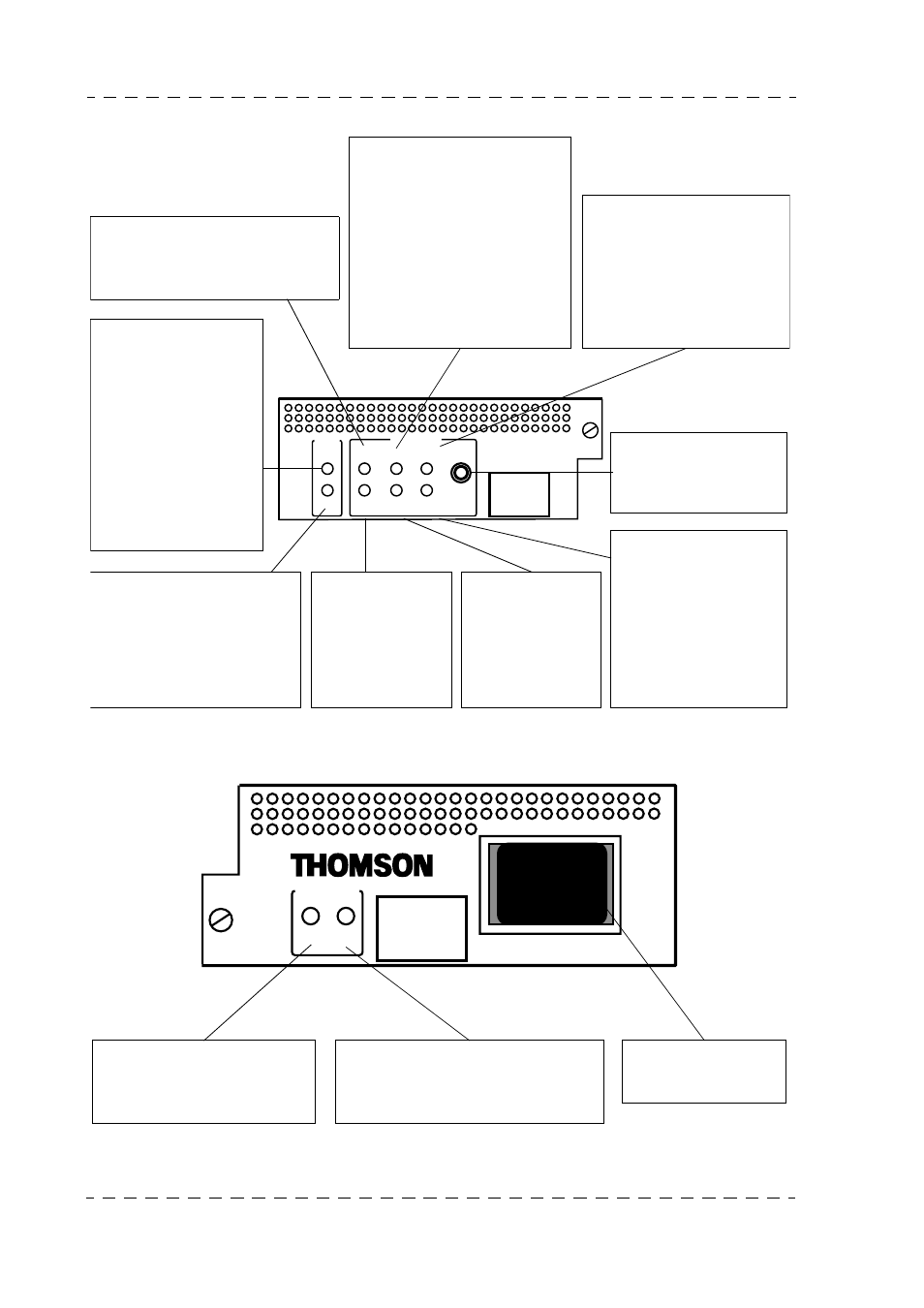

Ce voyant normalement éteint si-
gnale que le câble de liaison Ca-
méra-contrôle de voie n’est pas
raccordé.
Ce voyant normale-
ment allumé signale la
présence de la tension
-30 V d’alimentation de
secours de l’interpho-
nie, lorsque l’inverseur
POWER ON/OFF du
CA85 est sur OFF. La
présence de cette ten-
sion est indispensable
pour le démarrage de
l'équipement.
Ce voyant normalement
éteint signale une valeur in-
suffisante de la tension d’ali-
mentation "300 V" du
convertisseur CAMERA
POWER issue de la carte
MAINS RECTIFIER (V300 <
220 VDC).
Ce voyant normalement allu-
mé signale la présence de la
tension 12 V qui alimente le
circuit de commande du con-
vertisseur CAMERA
POWER. Cette tension pro-
vient du circuit CCU POWER.
Ce voyant norma-
lement éteint si-
gnale une
surcon-sommation
anormale de la tête
de caméra (ex :
court-circuit,...).
Ce voyant norma-
lement éteint indi-
que une
consom-mation
électrique de la
caméra anormale-
ment faible.
Ce voyant normalement
éteint signale une valeur
insuffisante de la ten-
sion d’alimentation +
12 V ou - 12 V du circuit
de commande du con-
vertisseur CAMERA
POWER (V
12V
< 10 V
ou V
-12V
> -2 V).
Ce voyant normalement
allumé signale que la
tête de caméra est ali-
mentée par le + 230 V.
L’allumage de ce voyant nor-
malement éteint signale que
l’inverseur POWER ON/OFF
de la tête de caméra est sur
OFF. Il s’allume aussi lorsqu’on
raccorde par mégarde une tête
de caméra qui n’a pas été pré-
vue pour fonctionner avec le
Contrôle de Voie : le convertis-
seur CAMERA POWER +
230 VDC est alors bloqué.
ON FAIL
I
O
CCU
POWER
POWER
MAINS
Ce voyant normalement allu-
mé indique la présence de tou-
tes les tensions fournies par
l'alimentation CCU POWER.
Ce voyant normalement éteint indi-
que un défaut sur une ou plusieurs
des tensions d'alimentation fournie(s)
par l'alimentation CCU POWER.
Interrupteur de mise
en/hors tension de
l’équipement.
