Chapitre 2 - Installation 27
Configuration Audio
THOMSON EFP1685 / CCU1686
Manuel utilisateur
B1685902AC
Septembre 2000

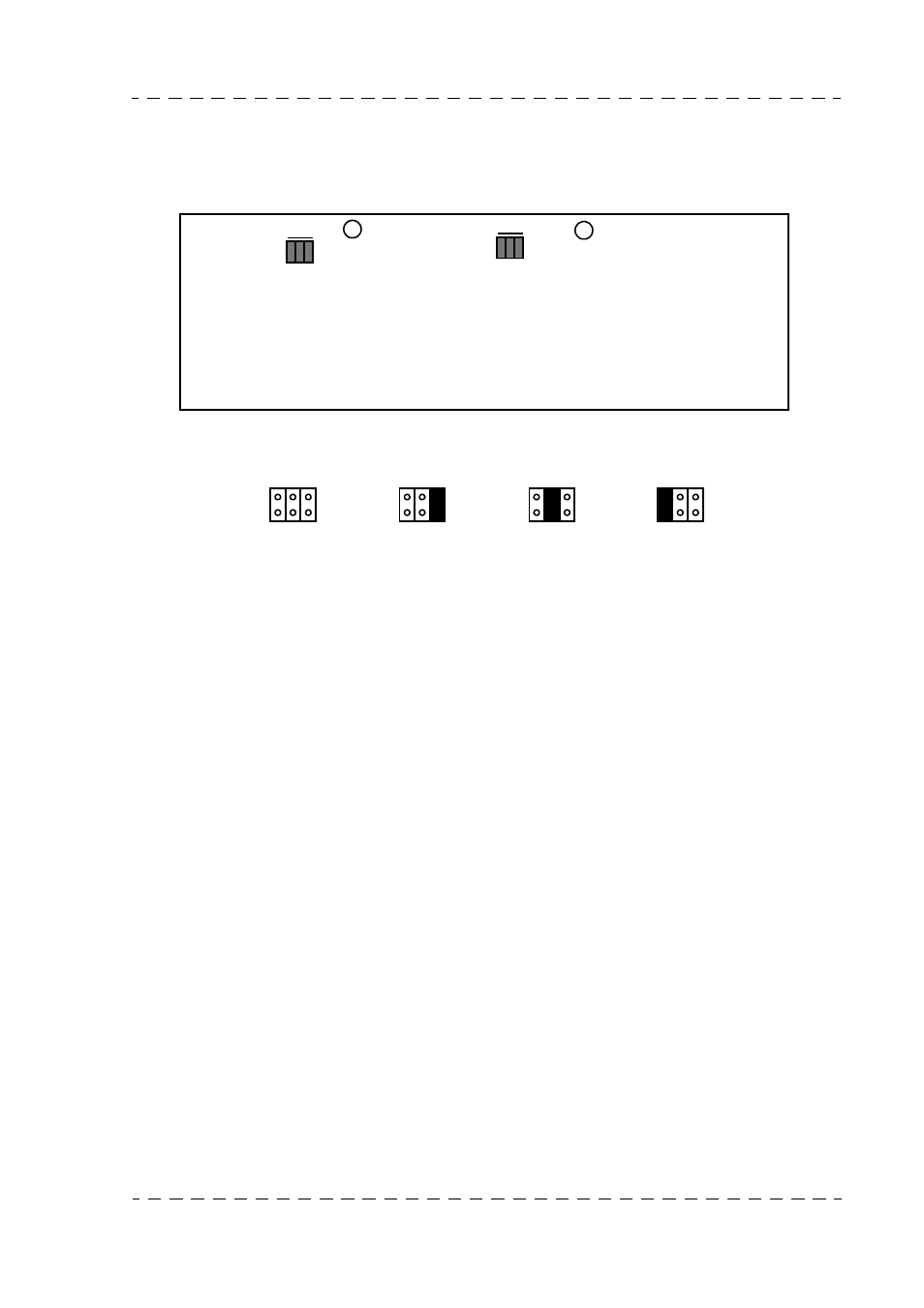

Le niveau de sortie des Sons "MICRO AMBIANCE" sont réglables sur la carte "STEREO
INTERCOM" du Contrôle de Voie entre - 6 dB et + 12 dB par bond de 6 dB. Le réglage fin
du niveau de sortie caméra se fait par le potentiomètre R02 situé sur la même carte. Le
réglage fin du niveau de sortie du CA85 se fait par le potentiomètre R08.
2.3.2 - Interphonie et son "RETOUR PROGRAMME"
Remarque concernant la terminologie :
• "CAM" signifie Micro Cadreur,
• "ENG" signifie Ordres de la salle de Contrôle technique,
• "PROD" signifie Ordres du Réalisateur,
• "PROG" signifie Son Retour Programme,
• "CCU" signifie Micro de l’Opérateur du Contrôle de Voie.
2.3.2.1 - Interphonie cadreur
2.3.2.1.1 - Liaisons cadreur vers PROD et ENG
a - Type de microphone
Suivant le type de microphone utilisé, il faut placer chacun des inverseurs S11, S12 et S13
qui sont situés sur la carte "AUDIO CA85" du CA, sur la position ELECTRET (casque
électrostatique) ou sur la position DYNAMIC (casque électrodynamique).
En position ELECTRET, le CA fournit au microphone par la prise casque-microphone une
tension d’alimentation de + 9 Volts. Cette alimentation est secourue quand la tête de
caméra est mise hors tension. Dans ce cas, la sensibilité du microphone peut être ajustée
par le potentiomètre R04 situé sur la carte "AUDIO CA85".
Le niveau nominal de sortie du microphone doit être compris entre - 20 dB et - 40dB :
• pour un niveau de - 20 dB, mettre l'inverseur S10 situé sur cette même carte sur la
+ 12 dB
- 6 0 + 6 dB
E23 E24 E25 Face
avant
R08
MICRO2 (CA)
+ 12 dB
- 6 0 + 6 dB
E14 E15 E16
R02
MICRO1 (CAM)
"STEREO INTERCOM" PCB (CCU)
E14 E15 E16
E23 E24 E25
+ 12 dB + 6 dB 0 dB - 6 dB
