2.6 - PUPITRE D’EXPLOITATION
2.6.1 - Câble de liaison OCP CCU
La longueur maximale du câble reliant le pupitre avec le contrôle de voie est de
50 mètres avec un câble 5 paires blindés. Cette longueur maximale est de 100 mètres
si le fil 5 assurant l'alimentation du pupitre est quadruplé. La tresse de masse du
câble doit être reliée aux capots métalliques des connecteurs. Se référer aux schémas
de câblage ci-après.
La masse mécanique du pupitre doit être reliée à la masse mécanique de l'installation.
La liaison est normalement assurée par un câble blindé 5 paires de référence :
• BC041.001 - longueur 1 mètre, ou
• BC041.015 - longueur 15 mètres, ou
• BC041.050 - longueur 50 mètres, ou
• BC042100AA - longueur 100 mètres.
CCU OCP
GROUND
GROUND
RETURN A
RETURN B
OUT B
OUT A
GROUND
GROUND
OCP POWER SUPPLY
GROUND
OUT A
OUT B
RETURN B
RETURN A
GROUND
GROUND
OCP POWER SUPPLY

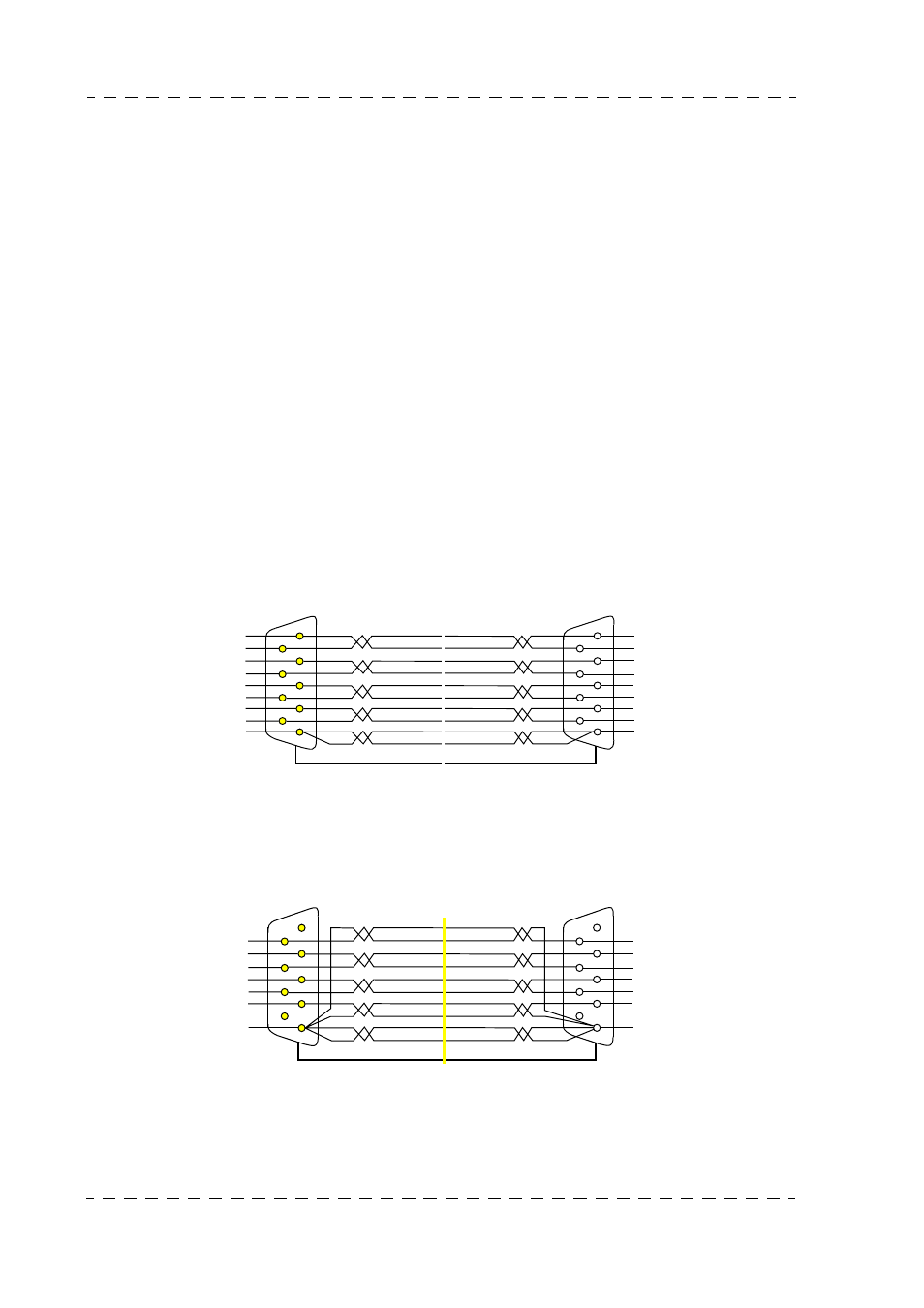

SCHÉMA DES CÂBLES DE 1, 15 OU 50 MÈTRES DE LIAISON CCU OCP
GROUND
5
4
3
2
1
6
7
8
9
5
4
3
2
1
6
7
8
9
Tresse de masse du câble
CCU OCP
GROUND
RETURN A
RETURN B
OUT B
OUT A
GROUND
OCP POWER SUPPLY
GROUND
OUT A
OUT B
RETURN B
RETURN A
GROUND
OCP POWER SUPPLY
SCHÉMA DU CÂBLE 100 MÈTRES DE LIAISON CCU OCP
5
4
3
2
1
6
7
8
9
5
4
3
2
1
6
7
8
9
Tresse de masse du câble
