Description
THOMSON EFP1685 / CCU1686
Manuel utilisateur
B1685902AC
Septembre 2000
6.2.1 - Description des connecteurs et commutateurs du boîtier
inférieur du châssis "SPORTCAM"
6.2.1.1 - Côté droit

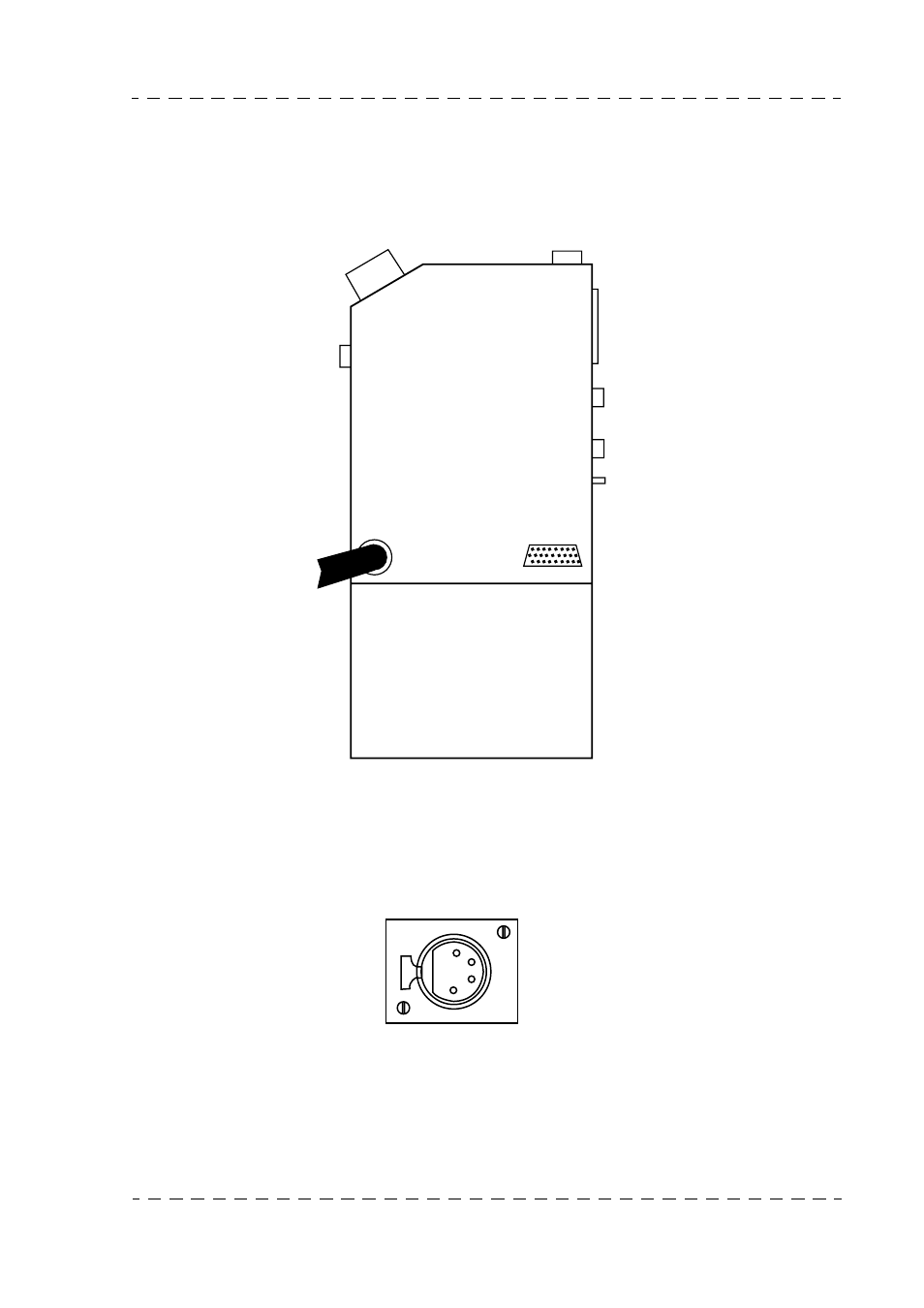

Embase "POWER UTILITY + 12 V"
Sortie d'une tension d'alimentation de + 12 V, puissance maximum 45 W. Cette alimenta-
tion est protégée par le fusible F01 situé sur la face arrière (4 Ampères).
V/F IN
LENS
CCU
LIGHT
CABLE
LENS
ON AIR ON/OFF
EXT ON AIR
PROMPTER OUT
POWER UTILITY
1
2
3
4
EMBASE Type: XLR4-31
Ref: 91647561
PRISE TYPE: XLR4-12C
Ref: 91647565
1: GND
2: NC
3: NC
4: +12V OUT
