Chapitre 4 - Adaptateur arrière 79
Face arrière
THOMSON EFP1685 / CCU1686
Manuel utilisateur
B1685902AC
Septembre 2000

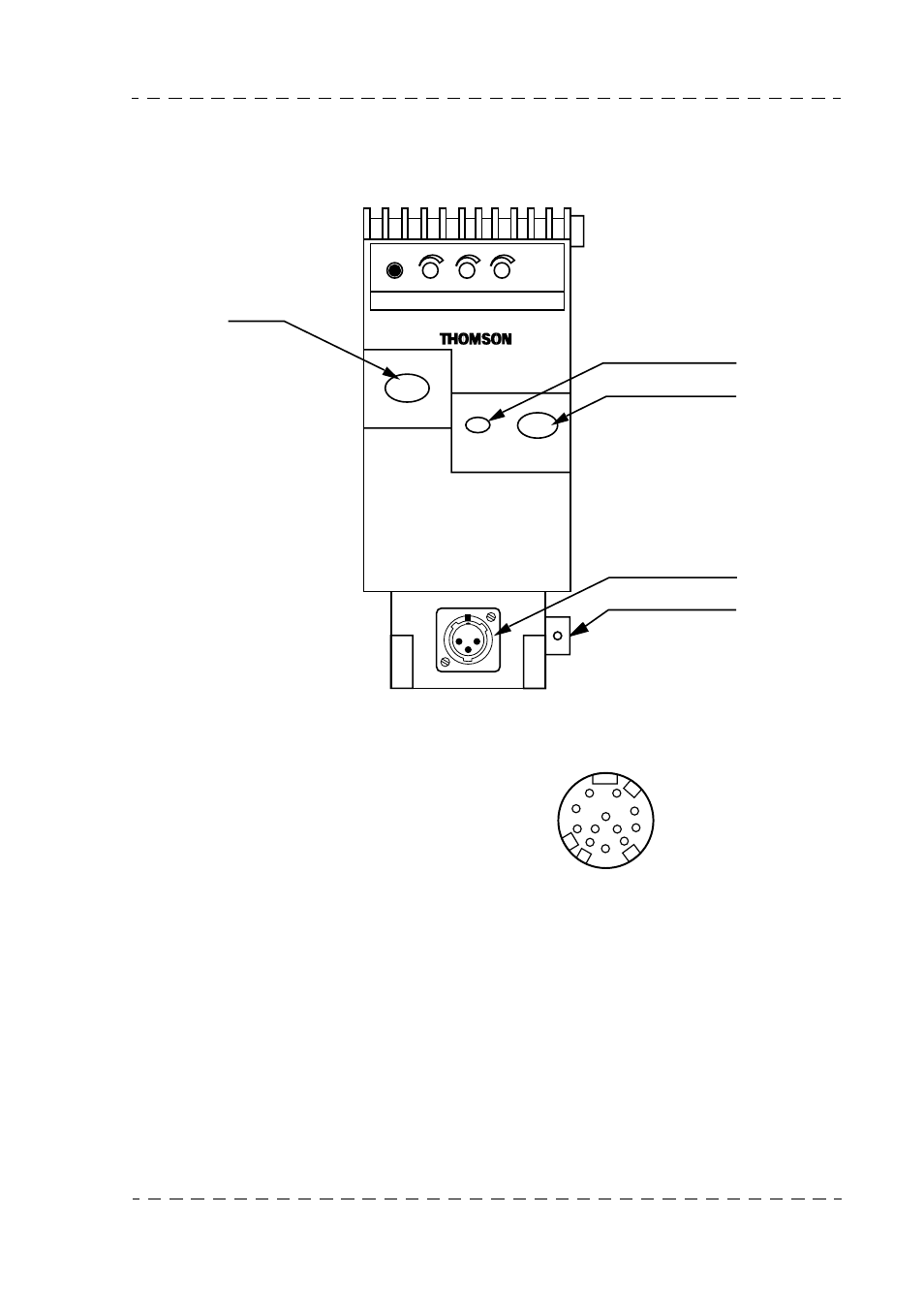

4.1 - FACE ARRIÈRE
4.1.1 - Connecteurs
1. Prise TRACKER
2. Embase de raccordement du casque-micro du Cadreur
Se reporter à la description de la commande "MICRO ENG / REMOTE / PROD".
ENG
REMOTE
PROD
PROD ENG PRG
MIX
TRACKER
1
2
3
1
2
3
5
4
10
12 11
5
6 4
3
2
1
9
8
7
1 : INCOM 1 (Prod)
2 : INCOM 1 Gnd
3 : GND
4 : NC
5 : NC
6 : +12v (0.5A) 7 : INCOM 2 (Eng)
8 : NC
9 : INCOM 2 Gnd
10 : MIC Cameraman
11 : MIC Cameraman Gnd
12 : On Air (GND via 100 Ohms)
Embase (vue extØrieure)
HR-10-10R-12S
RØf : 91.553.055
Prise correspondante HR-10-10P-12P
RØf : 91.582.124
