106 Chapitre 6 - Version SPORTCAM TTV1657D
Description
B1685902AC
Septembre 2000
THOMSON EFP1685 / CCU1686
Manuel utilisateur
Embase coaxial "PROMPTER OUT"
Sortie du signal vidéo destiné à un moniteur. Ce signal est le signal injecté sur l'entrée
"PROMPTER IN" en face arrière du contrôle de voie. Ce signal n'est disponible que si la
liaison CAMÉRA VOIE est courte (Inférieure à environ 300 m câble triaxial type B).

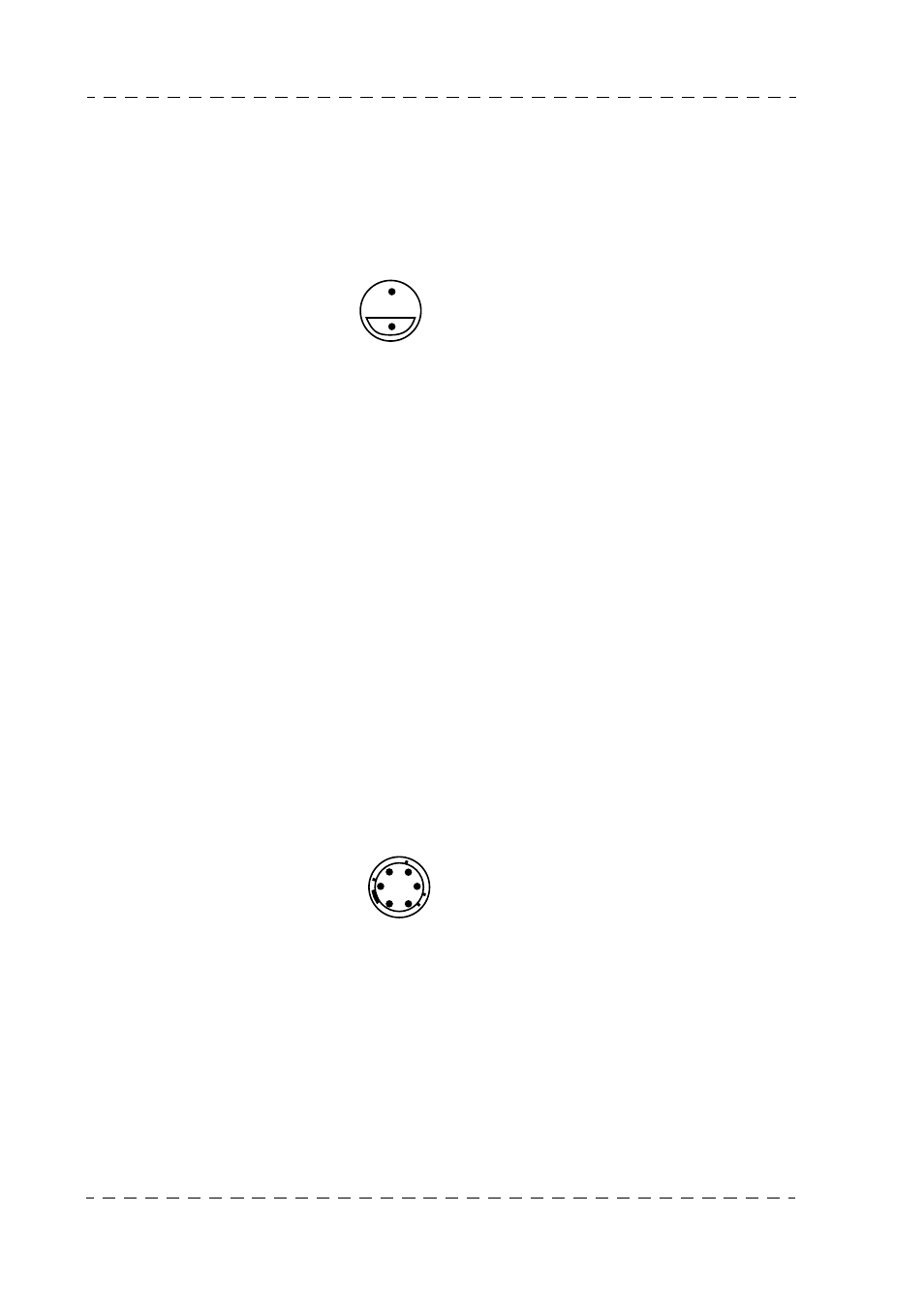

Embase "EXT ON AIR"
Sortie du signal d'antenne principale (ON AIR1) et d'appel en provenance d'un pupitre.
Cette embase délivre une tension d'alimentation permanente de + 12 V et une tension
commutée 0, 12 V. Cette tension est de 0 V lorsque la caméra est sur antenne ou lorsque
l'opérateur d'un pupitre appelle le cadreur (CALL). L'alimentation de 12 V est protégée par
le fusible F03 situé sur la face arrière (0,2 Ampères).
Inverseur "ON AIR ON/OFF"
En position "OFF" les informations "ON AIR 1" et "CALL" disponibles sur le connecteur
"EXT ON AIR" sont inhibées, ainsi que les voyants situés sur le capot du viseur.
6.2.1.2 - Côté gauche
Embase "LIGHT"
Sortie d'une tension d'alimentation de + 12 V, puissance maximum 5 W pour l'éclairage de
la tablette SCRIPT. Cette alimentation est protégée par le fusible F02 situé sur la face
arrière (0,5 Ampères).
"CABLE"
Câble triaxial raccordé sur l'embase du CA85.
2
1
1: +12V OUT
2: ON AIR - CALL
EMBASE Type: RAC-1-M2
Ref: 91304849
PRISE TYPE: F-1-M2
Ref: 91497755
2
1
6
3
4
5
1: NC
2: NC
3: +12V OUT
4: NC
5: NC
6: GND
EMBASE Type: HR10-7R-6S
Ref: 91503347
