56 Chapitre 3 - Contrôles de voie 1685/1686
CCU1685
B1685902AC
Septembre 2000
THOMSON EFP1685 / CCU1686
Manuel utilisateur

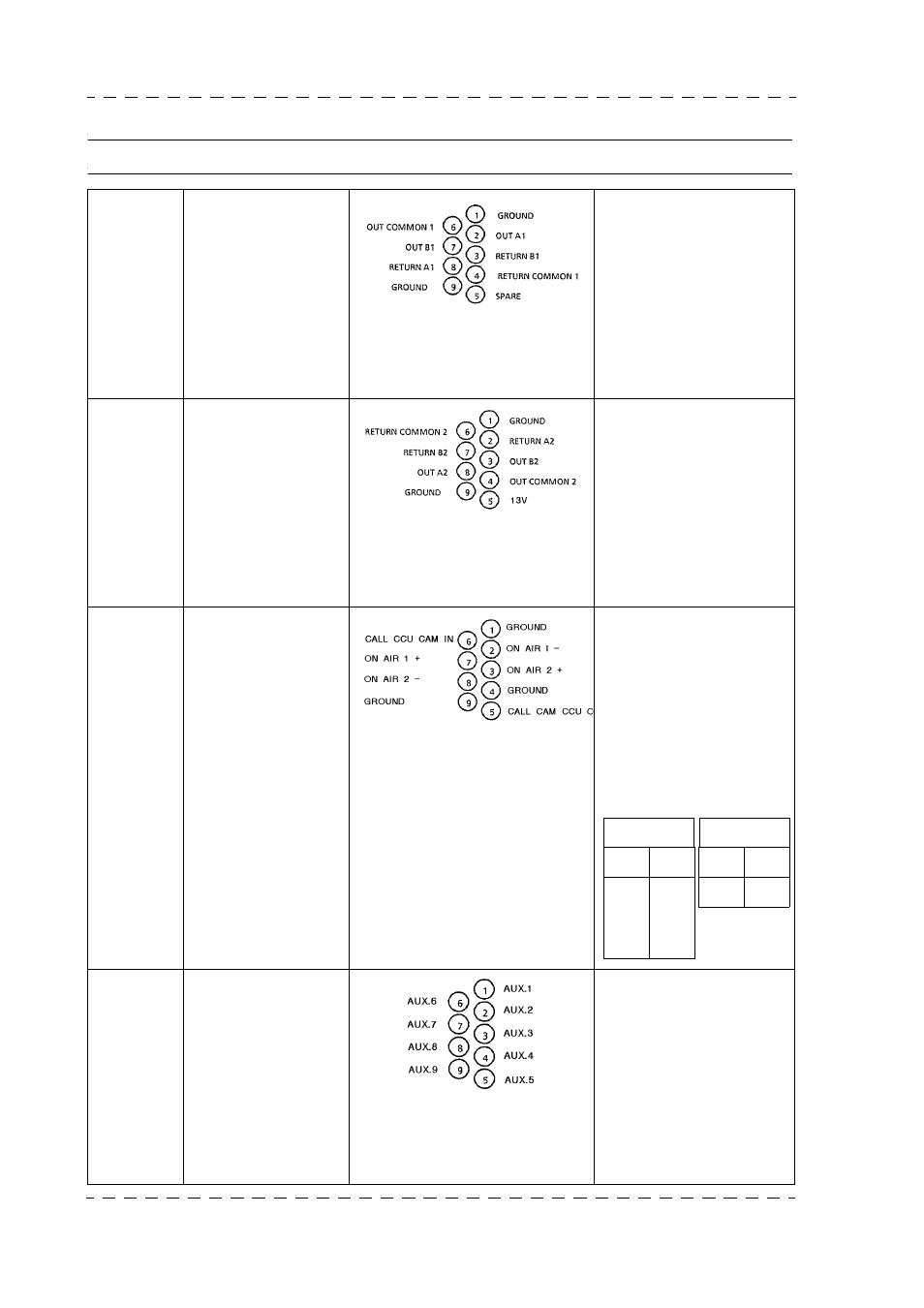

3.1.1.2 - Cadre "CONTROL"
NOTA : Les embases sont représentées côté câblage.
MCP Embase de raccorde-
ment d’une unité
centralisée MCP.
Embase Type : HE501F09KS3E
Réf : T9000678
Prise Type : HE501N09AS
Réf : 99.027.194
RCP Embase de raccorde-
ment du pupitre
d’exploitation OCP. Seul le pupitre le plus
éloigné doit être fermé sur
150
Ω.
Embase Type : HE501F09KS3E
Réf : T9000678
Prise Type : HE501N09AS
Réf : 99.027.194
ON AIR Entrées des signali-
sations "Antenne
principale" et
"Antenne secon-
daire".
Entrée de l'informa-
tion "CALL" à desti-
nation de la caméra.
Sortie de l'informa-
tion "CALL" en pro-
venance de la
caméra. Les commutations
d’antenne principale et
secondaire peuvent être
commandées par une bou-
cle fermée ou par une ten-
sion comprise entre
+ 12 Volts et + 48 Volts
(se référer au chapitre 2
"Installation").
CALL
Embase Type : HE501F09KS3E
Réf : T9000678
Prise Type : HE501N09AS
Réf : 99.027.194
AUX.
PORT
Embase prévue pour
un port auxiliaire.
Non utilisée.
Embase Type : HE501F09KS3E
Réf : T9000678
Prise Type : HE501N09AS
Réf : 99.027.194
Call IN Call OUT
ON 0 V ON 0 V
OFF
OFF + 5 V OPEN
or
4 V à
12 V
