2.7 - NUMÉROTATION DU CONTRÔLE DE VOIE (UTILISA-
TION AVEC UN MCP)
Lorsque l'équipement est commandé par un système centralisé MCP, une adresse propre
doit lui être affectée. Cette adresse définit le numéro de caméra sur le MSP.
Il est impératif de donner une adresse différente aux Contrôles de Voie reliés à une
même unité MCP.
2.7.1 - Carte APCM version 0
L’affectation de cette adresse se fait au moyen de la roue codeuse RC140 située en
face avant de la carte APCM et des switchs 5 et 6 de S250 sur la carte APCM.
Le switch 7 de S250 indiquant la présence d'un MCP doit être positionné sur ON.

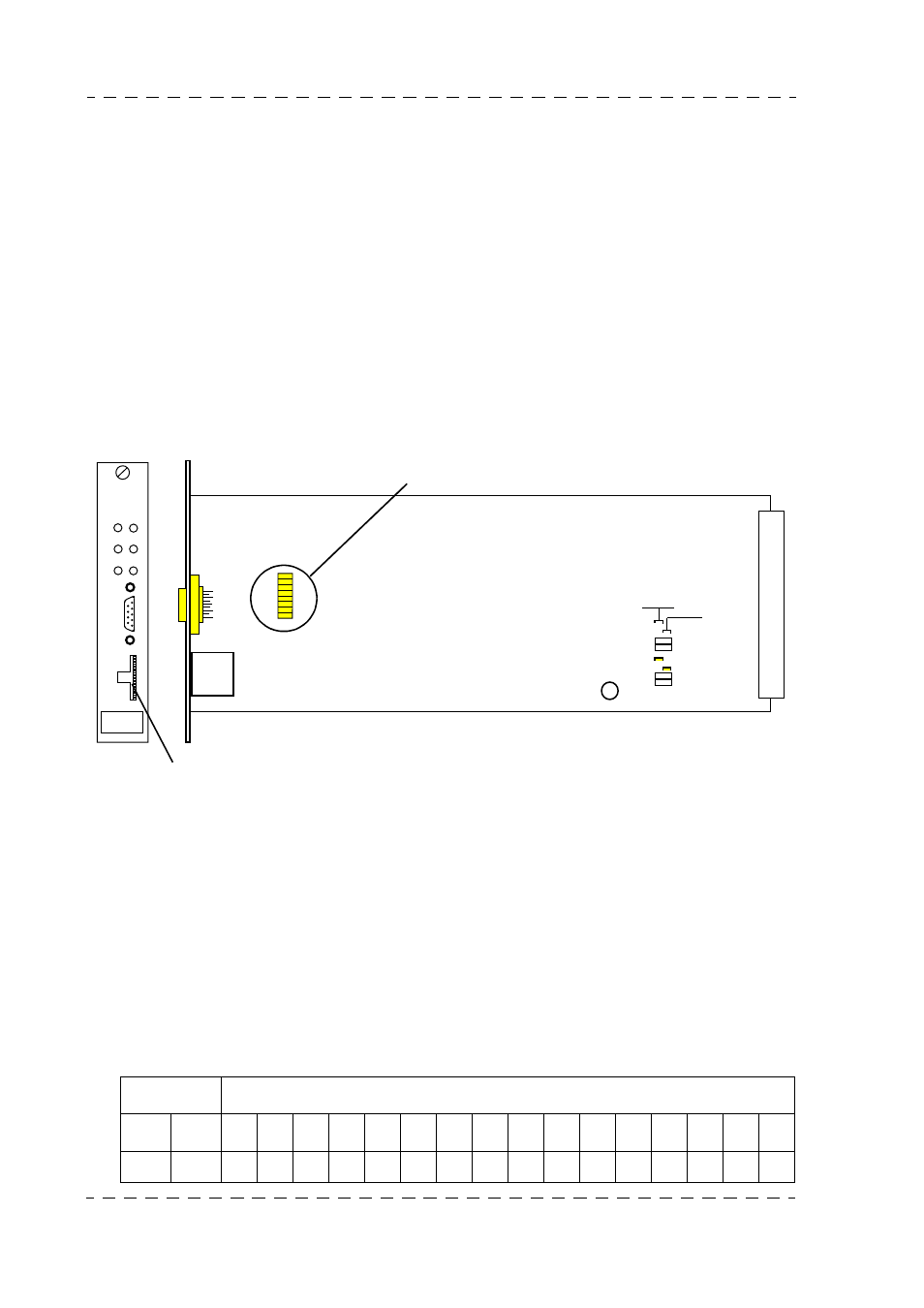

Carte APCM version 0
Affectation des numéros :
• la roue codeuse permet la numérotation des CCUS de 1 à 15 (position 1 à 9 = caméras 1
à 9 et position A à F = caméras 10 à15, la position 0 étant interdite),
• le switch 5 en position ON et le switch 6 en position OFF ajoute 10 à la valeur de la roue
codeuse,
• le switch 6 en position ON et le switch 5 en position OFF ajoute 20 à la valeur de la roue
codeuse.
Récapitulatif des numéros de CCU en fonction de la roue codeuse RC140 et des
switchs 5 et 6 de S250 :
S250
Position roue codeuse
5
6
0
1
2
3
4
5
6
7
8
9
A
B
C
D
E
F
OFF
OFF
1
2
3
4
5
6
7
8
9
10
11
12
13 14 15
MCP
CCU
NUMBER
APCM
AUX
RCP
ON AIR
STATUS
ON LINE
1
2
CAM BUSY
RCP
MCP
1
CONTACT
VOLTAGE
E13
E12
E10
E11
ON AIR 1
ON AIR 2
S250
ON
1
8
J1
RC140
R1
CHAR WIDTH
S250
Roue codeuse RC140
