70 Chapitre 3 - Contrôles de voie 1685/1686
CCU1686
B1685902AC
Septembre 2000
THOMSON EFP1685 / CCU1686
Manuel utilisateur

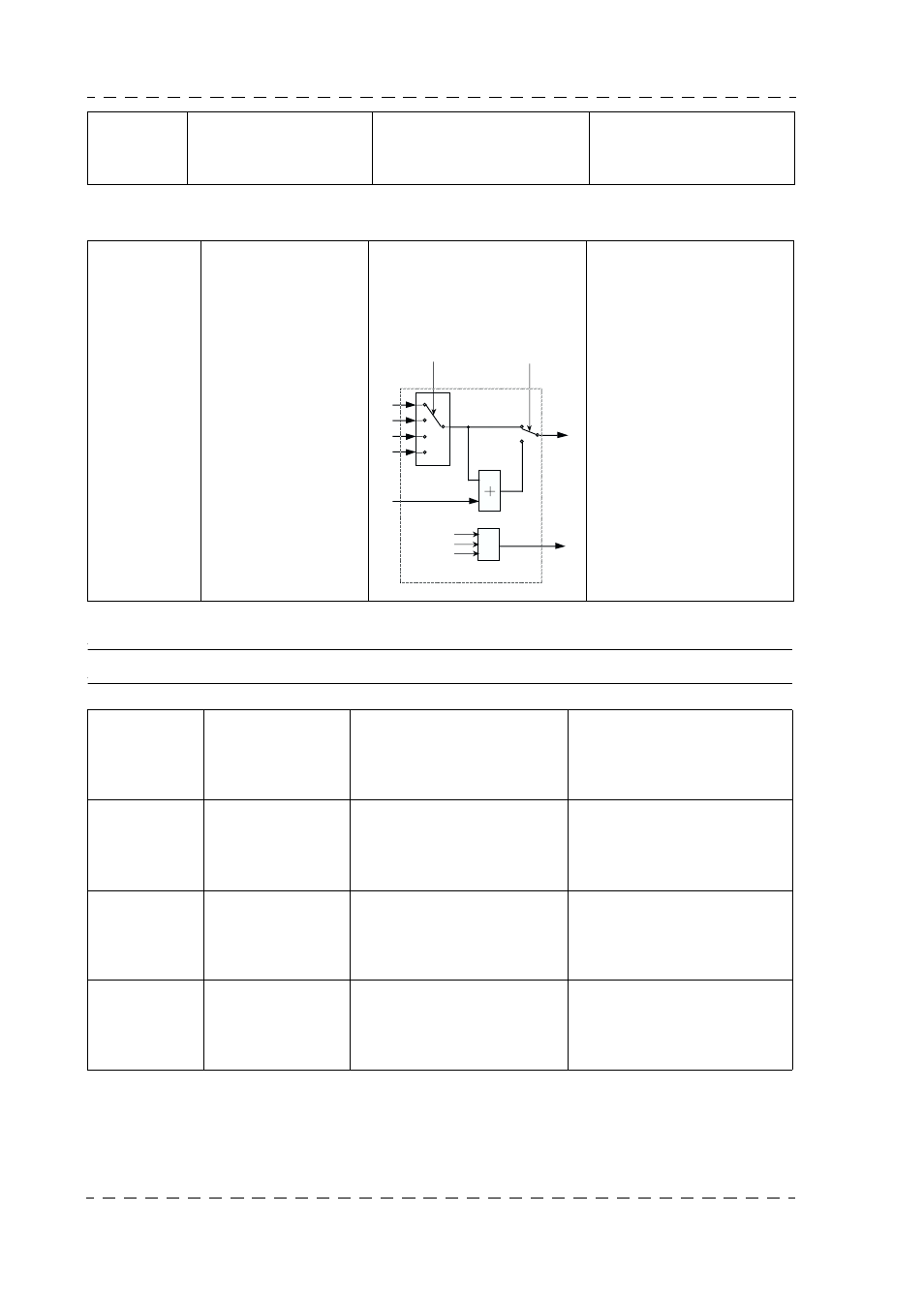

3.2.1.5 - Cadre "MIX VIDEO"
3.2.1.6 - Cadre "INPUT"
NOTA : Les vidéos avec passage en sonde doivent être impérativement fermées sur 75 Ω.
ENC. OUT Sorties vidéo codée 2 Embases
Type : BNC50-EFDPEI-Y3
Réf : T9001518 Niveau 1 V/75 Ω.
MIX
VIDEO
2 Embases
Type : BNC50-EFDPEI-Y3
Réf : T9001518
IN
Entrée de la vidéo
destinée à être mélan-
gée à l'une des
4 vidéos "RET".
La vidéo "IN" est chargée
par 75
Ω dans le contrôle
de voie.
OUT
Sortie de la vidéo Y
caméra (avec signal
de synchronisation).
Niveau :1 V/75
Ω.
La vidéo "MIX OUT" est
prévue pour être raccordée
à la vidéo "MIX IN", après
mise en phase éventuelle,
afin d'avoir dans le viseur
la vidéo caméra mélangée
avec la vidéo "RET" sélec-
tionnée (Commutateurs
"EXT SELECT" et V/F sur
le côté gauche du CA85).
RET1 Entrée de la vidéo
retour N° 1 avec
"Passage en
sonde". 2 Embases
Type : BNC50-EFDPEI-Y3
Réf : T9001518 Niveau : 1 V/75 Ω, avec signal
de synchronisation.
RET2 Entrée de la vidéo
retour N° 2 avec
"Passage en
sonde". 2 Embases
Type : BNC50-EFDPEI-Y3
Réf : T9001518 Niveau : 1 V/75 Ω, avec signal
de synchronisation.
RET3 Entrée de la vidéo
retour N° 3 avec
"Passage en
sonde". 2 Embases
Type : BNC50-EFDPEI-Y3
Réf : T9001518 Niveau : 1 V/75 Ω, avec signal
de synchronisation.
RET4 Entrée de la vidéo
retour N° 4 avec
"Passage en
sonde".
2 Embases
Type : BNC50-EFDPEI-Y3
Réf : T9001518
Niveau : 1 V/75 Ω, avec signal
de synchronisation.
RET VIDEO
or
MIX VIDEO
TO CAM
INFO
MIX VIDEO
FROM CAM
SELECT
RET VIDEO
FROM CAM
RET 1
RET 2
RET 3
RET 4
VIDEO
MIX IN
FROM
REAR PANEL
"VIDEO" PCB
VIDEO
MIX OUT
R
G
B
FROM CAM
Y
