Configuration Audio
B1685902AC
Septembre 2000
THOMSON EFP1685 / CCU1686
Manuel utilisateur
position - 20 dB,
• pour un niveau de - 40 dB mettre l'inverseur S10 sur la position 0 dB.
Accès au circuit "AUDIO CA85"
Enlever la porte gauche du CA85 : le circuit "AUDIO CA85" est fixé sur la face arrière du
CA85.
b - Sélection ENG - PROD
Le Cadreur choisit l’interlocuteur ENG (Salle de contrôle technique) ou PROD (Réalisa-
teur) à l’aide du commutateur S02 "PROD/REMOTE/ENG" situé sur le bandeau de
commandes audio sur la face arrière du CA.
NOTA : Si le cavalier E13 situé sur la carte "STEREO INTERCOM" du Contrôle de
Voie est placé sur ENG+PROD, la position ENG ou PROD permet au
Cadreur de parler simultanément aux 2 interlocuteurs.

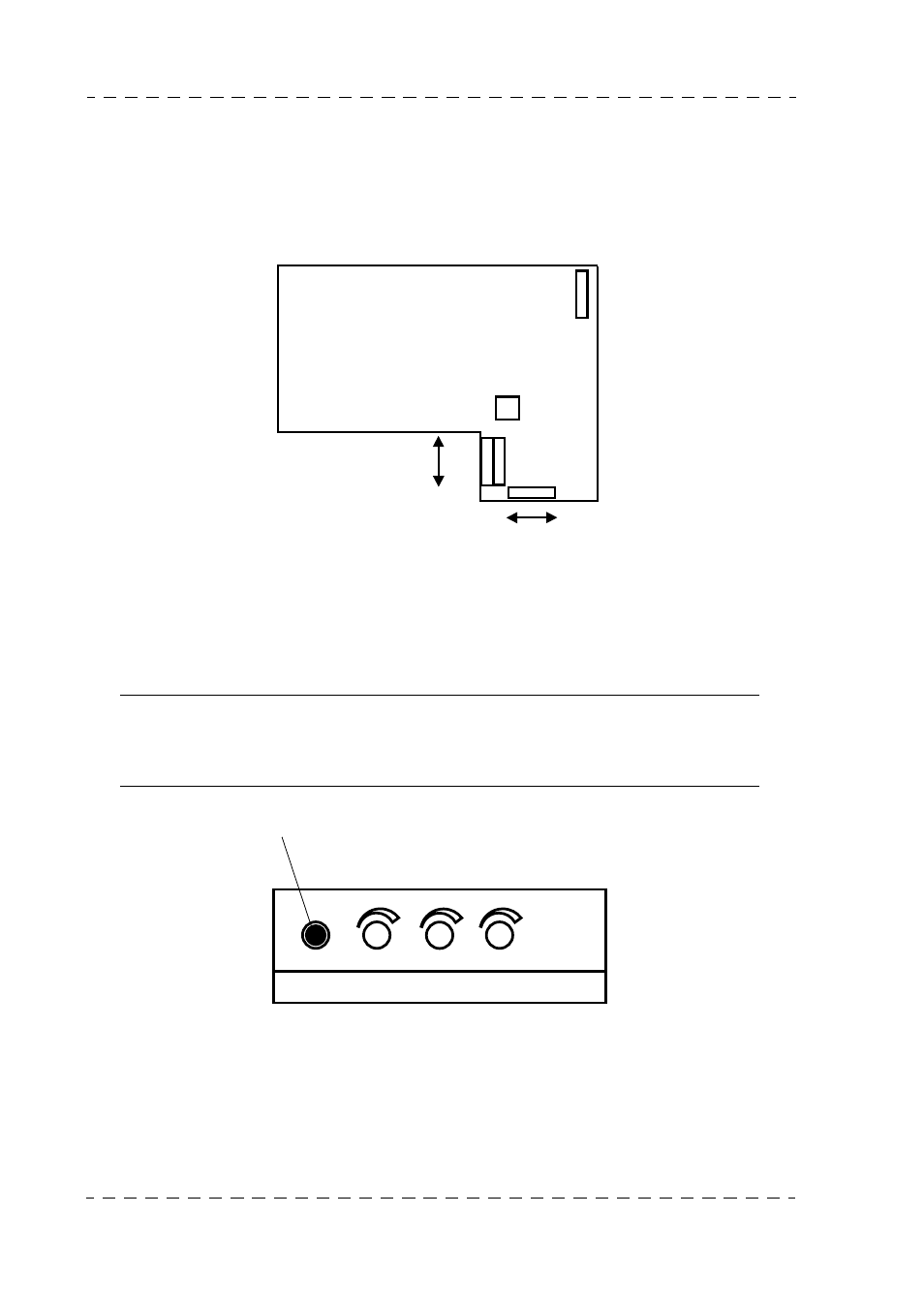

Commandes audio
0dB
-20dB
R04
S12
S13
S11
S10
E
D
E D
E = Electret
D = Dynamic
ENG
REMOTE
PROD
PROD ENG PRG
MIX
S02
