110 Chapitre 6 - Version SPORTCAM TTV1657D
Description
B1685902AC
Septembre 2000
THOMSON EFP1685 / CCU1686
Manuel utilisateur
Pour le câblage de la prise côté caméra, se référer au manuel d’utilisation de la caméra.
Prise Type: HR10-10P-12P
Ref: 91582124
Embase objectif

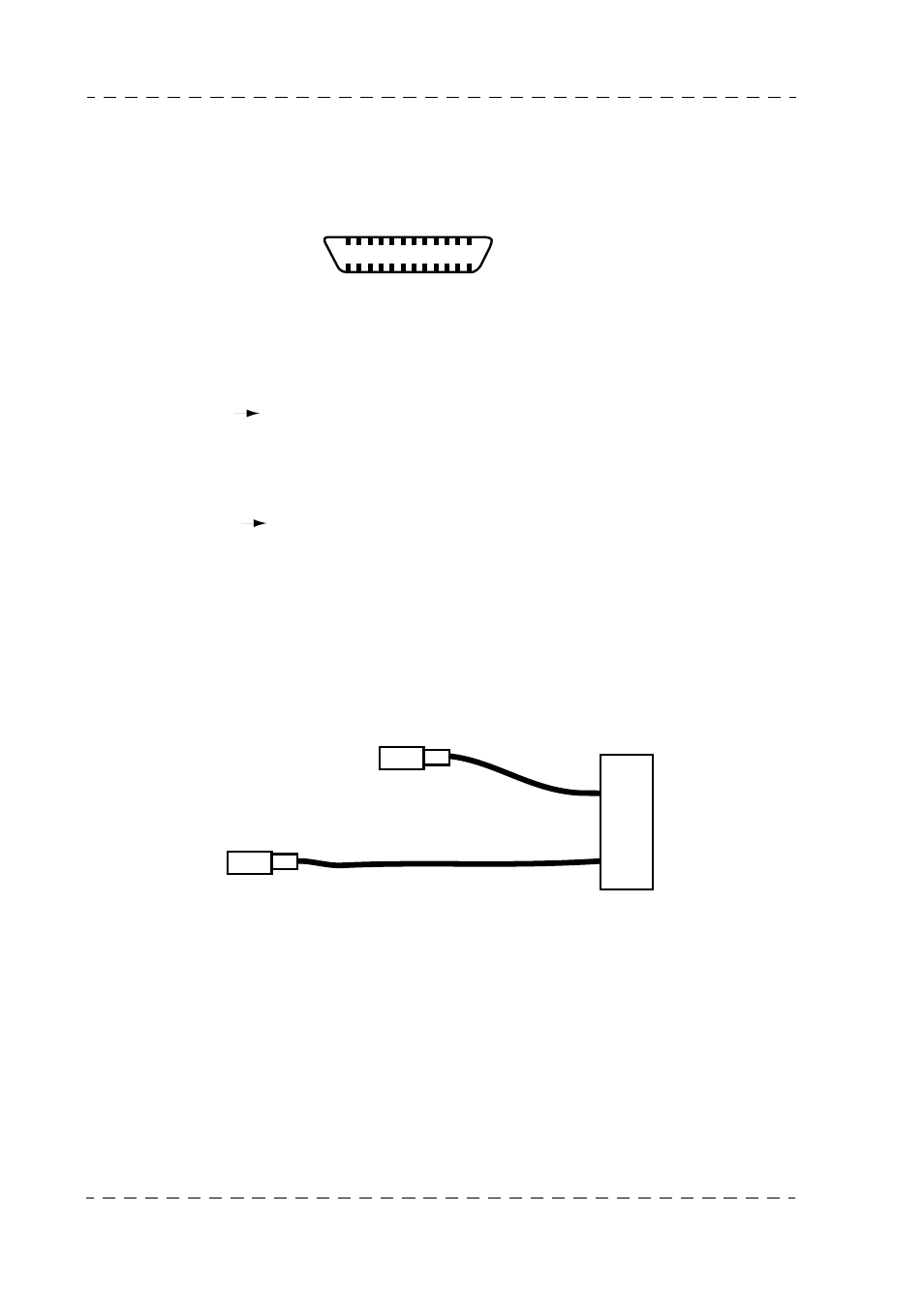

6.2.2.3 - Câble LENS face avant "SONY"
Câble connecté d'une part sur l'embase de l'objectif et d'autre part sur l'embase "LENS" du
boîtier inférieur et sur l'embase "LENS" de la caméra.
Pour le câblage de la prise côté boîtier inférieur, se référer à l'embase "LENS" décrite
précédemment.
Prise Type: HR10A-10P-10P
Ref: T1002784
Pour le câblage de la prise côté caméra, se référer au manuel d’utilisation de la caméra.
Prise Type: HR10-10P-12P
Ref: 91582124
1 12
13 1 24
1: SW1 (EXT. VIDEO) IN
2: SW2 (MIX. VIDEO) IN
3: GND
4: CAM PROD IN
5: IRIS CONTROL (Lens iris) OUT
6: +12V
7: IRIS POSITION IN
8: DV SHUTTER (NU)
9: +12V
10: CAM ENG IN
11: NC
12: SW 16/9 4/3 OUT 13: IRIS MODE (Lens Iris Auto) OUT
14: EXTENDER IN
15: ZOOM POSITION IN
16: FOCUS POSITION IN
17: PROJECTOR CONTROL (NU)
18: LENS CODE A0 (NU)
19: LENS CODE A1 (NU)
20: LENS CODE A2 (NU)
21: ON AIR 1 OUT
22: GND (NU)
23: ON/OFF 230VDC (NU)
24: 230VDC (NU)
Type: CNEC 57-20240
Ref: T1000207
Vers "LENS"
Caméra
Embase
objectif
Vers "LENS"
boîtier inférieur
