Chapitre 3 - Contrôles de voie 1685/1686 75
CCU1686
THOMSON EFP1685 / CCU1686
Manuel utilisateur
B1685902AC
Septembre 2000
ON AIR
1 2
STATUS
CAM BUSY
RCP MCP
APCM
ON LINE
MCP
CCU
NUMBER
AUX
RCP
1

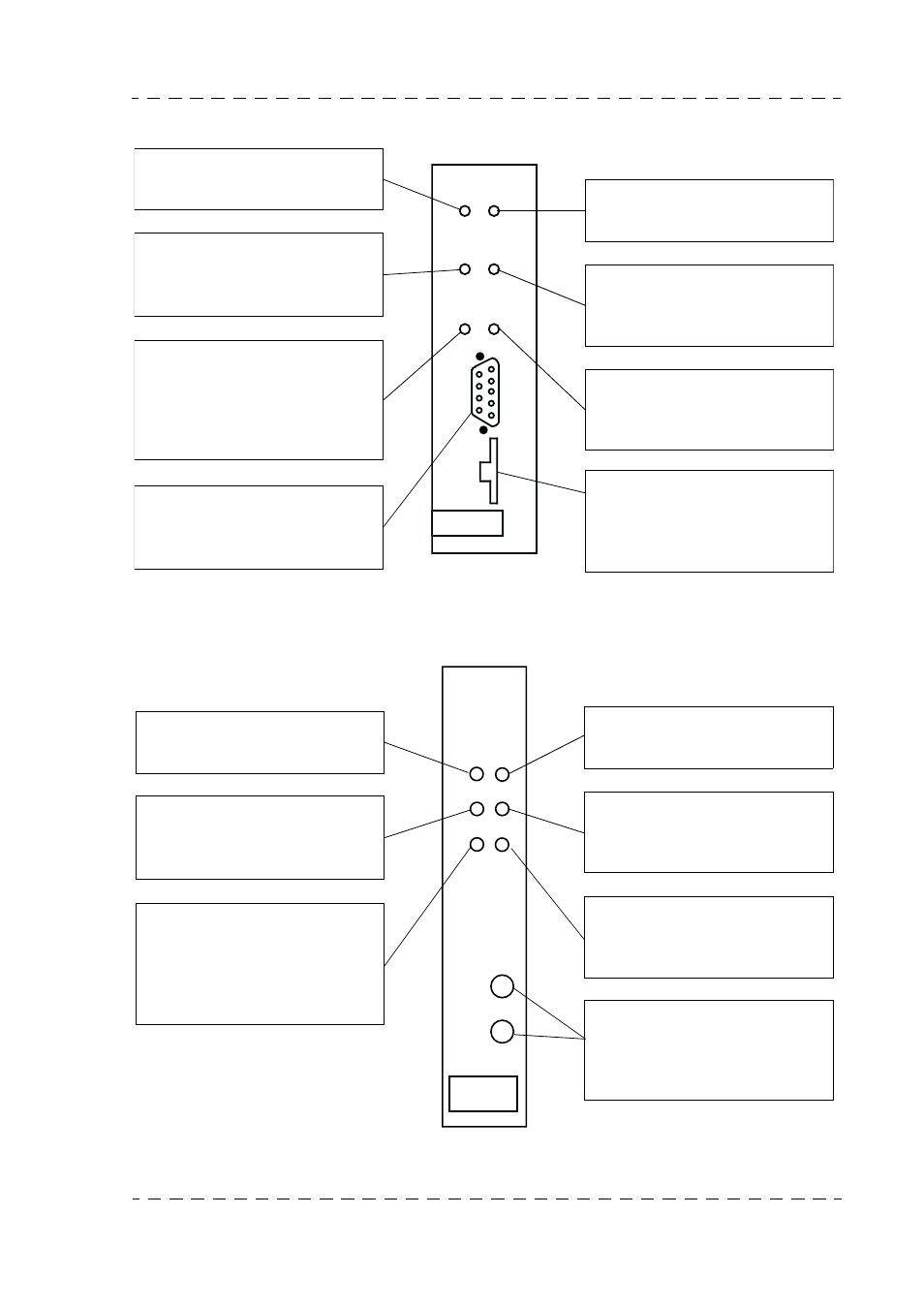

Ce voyant rouge signale que
l’équipement est sur antenne prin-
cipale.
Ce voyant rouge, normalement
éteint, signale un défaut de trans-
mission de télécommande entre
voie et caméra ou caméra et voie.
Ce voyant vert est allumé lors-
qu’un pupitre au moins est raccor-
dé au Contrôle de Voie.
Son clignotement indique que plu-
sieurs pupitres ont la même adres-
se (conflit).
Embase de raccordement d’un pu-
pitre de télécommandes (prévue
pour les opérations de maintenan-
ce).
Ce voyant jaune signale que
l’équipement est sur antenne se-
condaire.
Le clignotement de ce voyant jau-
ne témoigne du dialogue entre le
Contrôle de Voie et le(s) pupi-
tre(s).
Ce voyant vert est allumé lorsque
le Contrôle de Voie est raccordé
comme tributaire, à un pupitre
CCP ou MCP.
Roue codeuse permettant de défi-
nir le numéro de CCU (donc de ca-
méra) vue et affiché par le
système centralisé et le moniteur
de contrôle PM.
APCM
ON AIR
STATUS
ON LINE
1 2
CAM BUSY
RCP
MCP
NUMBER
MCP
APCM Version 1
Ce voyant rouge signale que
l’équipement est sur antenne prin-
cipale.
Ce voyant rouge, normalement
éteint, signale un défaut de trans-
mission de télécommande entre
voie et caméra ou caméra et voie.
Ce voyant vert est allumé lors-
qu’un pupitre au moins est raccor-
dé au Contrôle de Voie.
Son clignotement indique que plu-
sieurs pupitres ont la même adres-
se (conflit).
Ce voyant jaune signale que
l’équipement est sur antenne se-
condaire.
Le clignotement de ce voyant jau-
ne témoigne du dialogue entre le
Contrôle de Voie et le(s) pupi-
tre(s).
Ce voyant vert est allumé lorsque
le Contrôle de Voie est raccordé
comme tributaire, à un pupitre
CCP ou MCP.
Roues codeuses permettant de
définir le numéro de CCU vue et
affiché par le système centralisé et
le moniteur de contrôle PM.
APCM Version 0
