Chapitre 4 - Adaptateur arrière 83
Côté gauche
THOMSON EFP1685 / CCU1686
Manuel utilisateur
B1685902AC
Septembre 2000

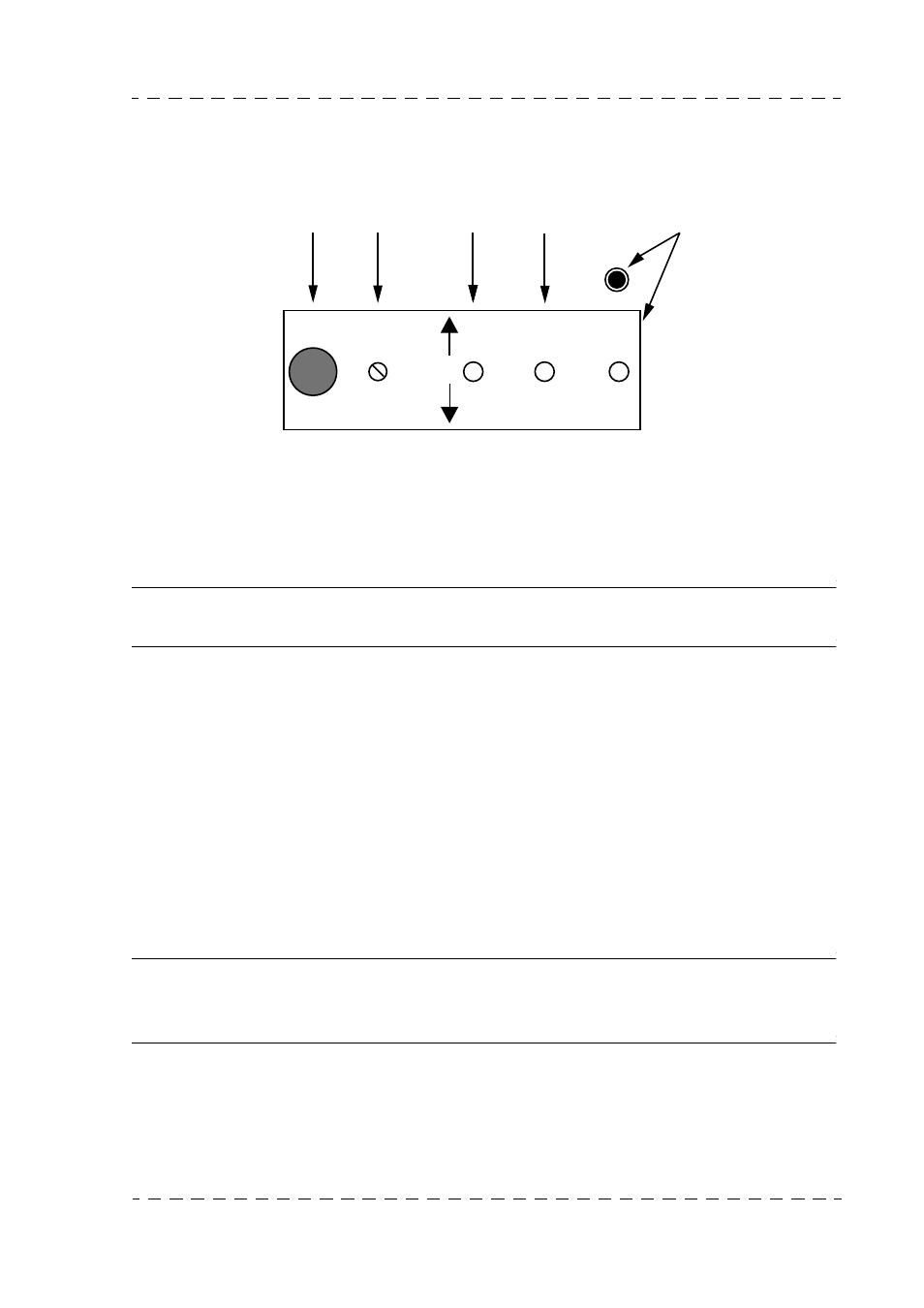

4.2 - CÔTÉ GAUCHE
4.2.1 - Commandes et signalisations
1. Touche "CALL" d'appel pour attirer l'attention de(s) l'opérateur(s) du(es)
pupitre(s)
Quand on appuie sur cette touche, l'inscription "CALL" des pupitres et du Contrôle de
Voie s'allument.
NOTA : L'information "CALL" est également disponible sur la prise J04 sur la face arrière
du contrôle de voie. (Cf. Chapitre CONTRÔLE DE VOIE).
2. Commutateur de sélection de la tension d'alimentation du micro "ambiance"
connecté sur le CA
(Cf. Chapitre INSTALLATION).
3. Commutateur de sélection de la vidéo externe
Permet de sélectionner une vidéo externe parmi les 4 pouvant être raccordées sur la face
arrière du contrôle de voie (RET1, RET2, RET3, RET4). Le numéro de la vidéo externe
sélectionné s'affiche dans le viseur de la caméra.
4. Commutateur de sélection de la vidéo viseur
• MIX : La vidéo "MIX" résulte de l'addition de la vidéo extérieure sélectionnée par le
commutateur "EXT SELECT" avec la vidéo "MIX IN" injectée sur la face arrière du
contrôle de voie.
NOTA : En général l'entrée "MIX IN" est raccordée à la sortie "MIX OUT" (Y caméra), la
vidéo MIX est donc l'addition de la vidéo externe sélectionnée avec la vidéo Y
caméra.
• CAM : La vidéo viseur est la vidéo caméra.
• EXT : La vidéo viseur est la vidéo externe sélectionnée par le commutateur "EXT
SELECT".
MIC 2
PHANTOM
POWER
CALL
off
12v
48v
EXT
SEL
V/F
VIDEO
mix
cam
ext
I
O
1 3 2 5 4
