100 Chapitre 6 - Version SPORTCAM TTV1657D
Installation
B1685902AC
Septembre 2000
THOMSON EFP1685 / CCU1686
Manuel utilisateur

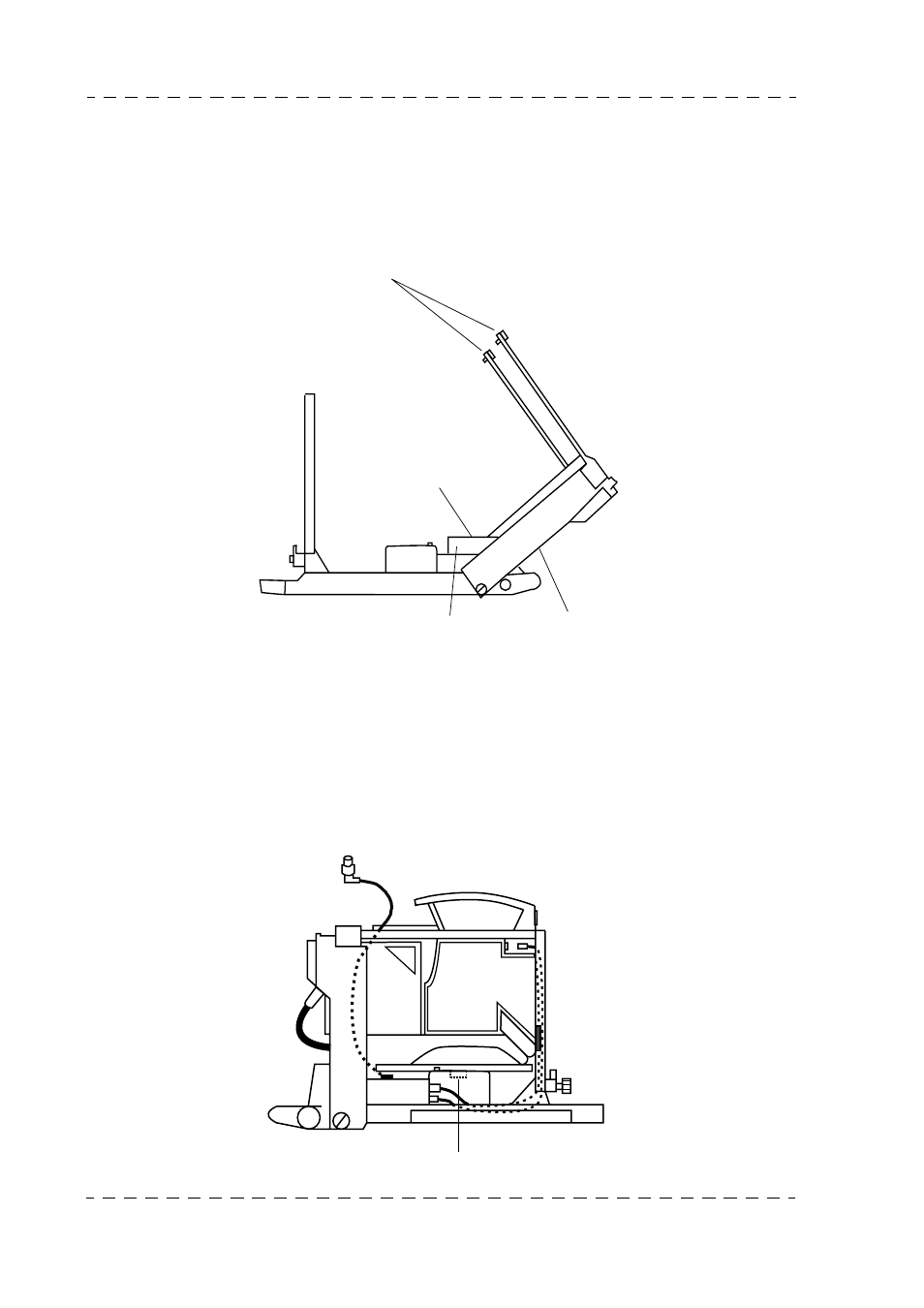

6.1.3 - Montage avec un objectif léger
1. Basculer l'ensemble mobile après avoir desserré les vis de blocage situées à
l'extrémité des deux barres.
2. Enlever le support élastique en dévissant la vis de fixation accessible par le dessus du
support.
3. Fixer la semelle de la caméra sur le support du châssis au moyen du boulon livré avec
l'équipement.
4. Verrouiller le caméra sur sa semelle.
5. Remettre l'ensemble mobile en position basse, et serrer les deux vis de fixations
supérieures.
Vis de blocage
Vis de fixation du
support élastique
Support élastique Ensemble mobile
du châssis
LENS
CAM V/F
Boulon de fixation de la semelle
