80 Chapitre 4 - Adaptateur arrière

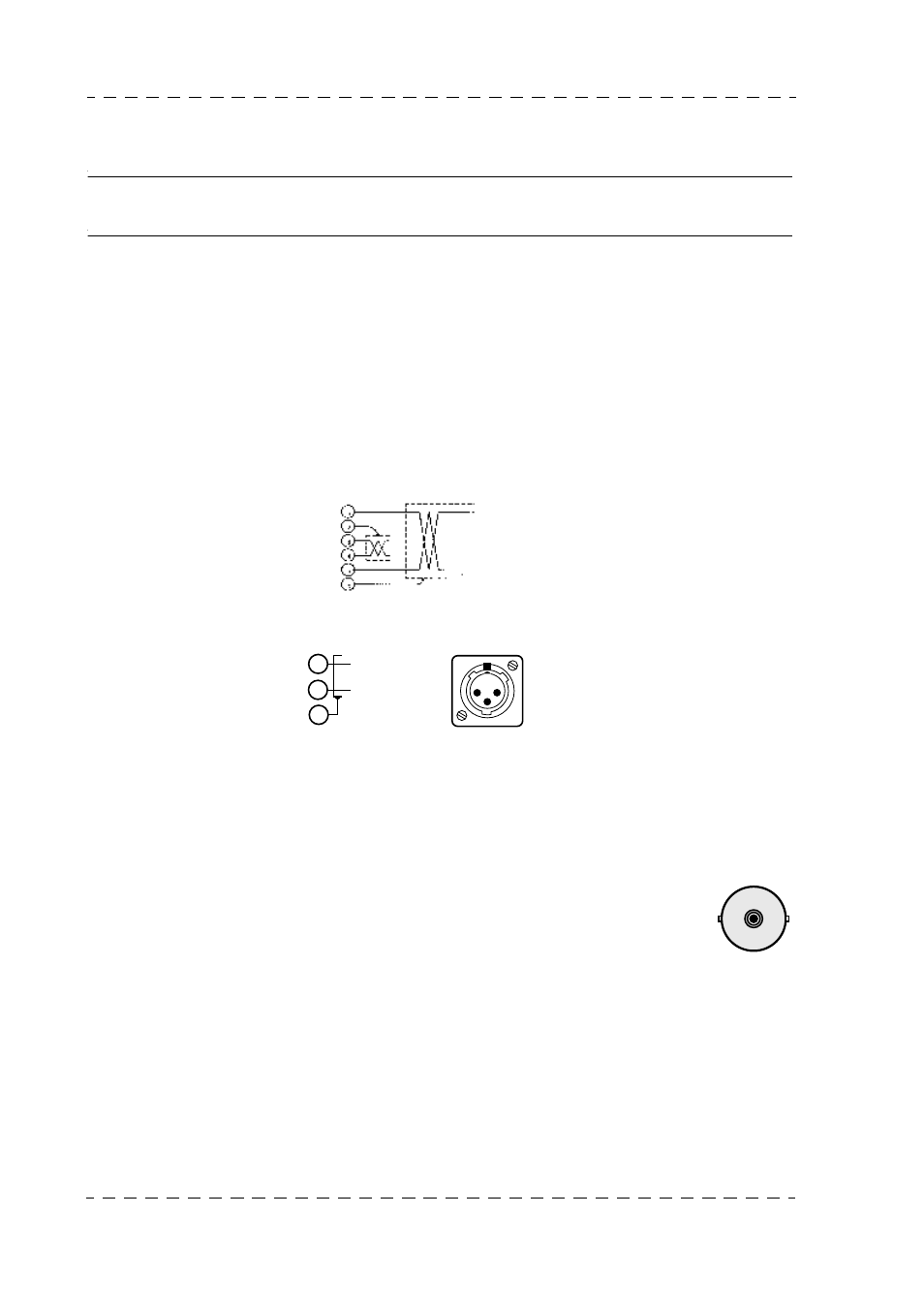

Face arrière
B1685902AC
Septembre 2000
THOMSON EFP1685 / CCU1686
Manuel utilisateur
La tête de caméra fournit sur cette prise une tension de + 9 Volts pour alimenter le
microphone du Cadreur.
NOTA : Se reporter au chapitre INSTALLATION pour connaitre les types de micro
pouvant être connectés.
1 : Right earphone
2 : Mic. ground
3 : Mic (X)
4 : Mic (y)
5 : Left earphone
6 : Earphone ground
3. Embase de raccordement du micro ambiance
4. Prise BNC "Return Vidéo"
En liaison avec les commutateurs de sélection Vidéo situés sur le côté
gauche du CA85, la vidéo Return présente sur cette BNC peut être :
• la vidéo Extérieure ( RET1, RET2, RET3, RET4 au choix),
• la vidéo MIX (addition de la vidéo Y caméra et de la vidéo extérieure).
Embase :
Type : T2121.000 Réf : 91.491.906
Prise :
Type : T2120.001 Réf : T1000.071
3
2
1
SOCKET : Type XLR-3-31 Ref : 91.355.163
PLUG : Type XLR-3-12C Ref : 91.355.162
1
2
3
BNC
