6.1 - INSTALLATION
6.1.1 - Montage d’un objectif lourd

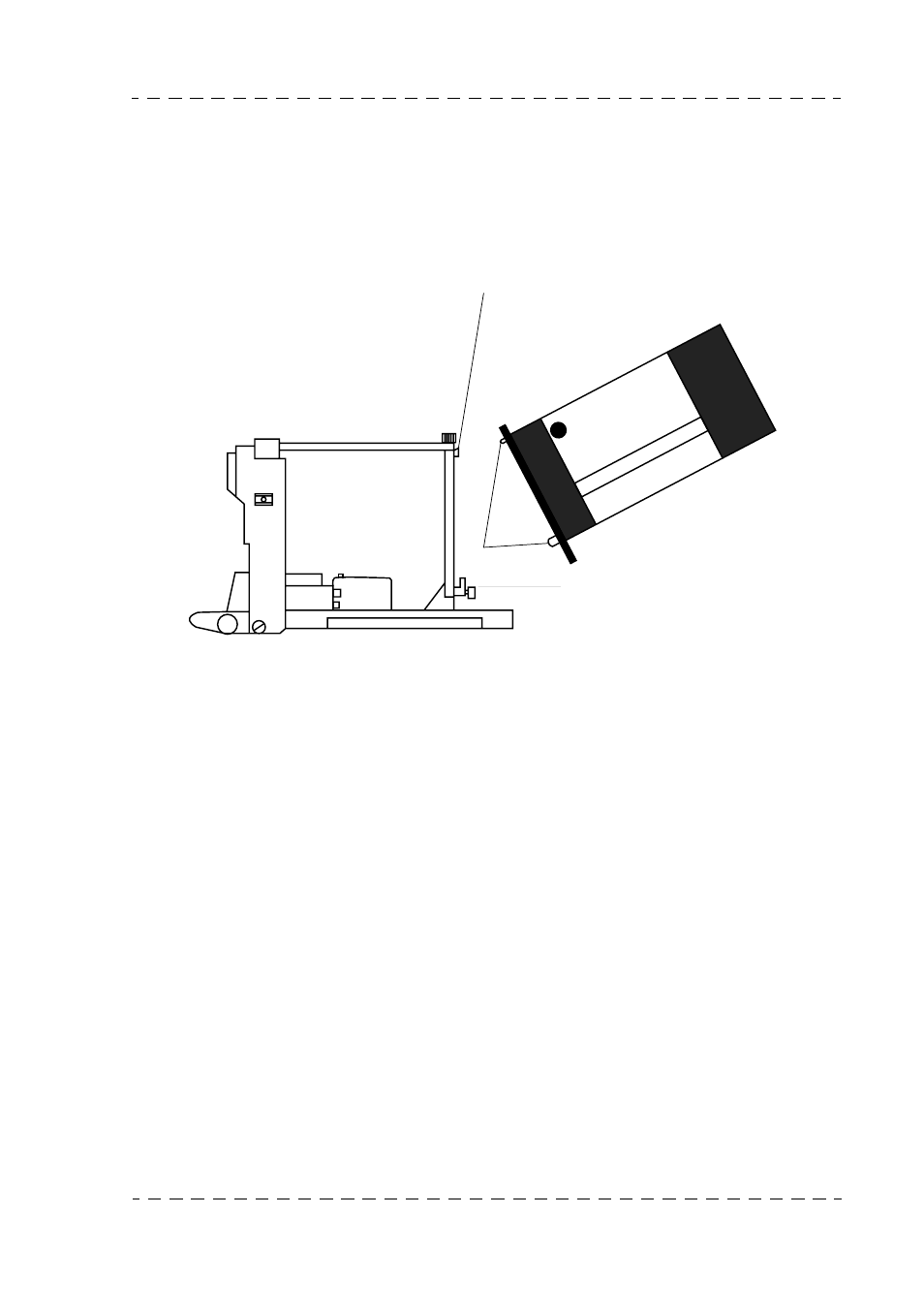

1. Monter l'objectif en l'inclinant pour l'accrocher à la queue d'aronde de fixation. Deux
guides permettent de positionner l'objectif dans l'axe de la caméra.
2. Mettre en place le mécanisme de blocage d'objectif et serrer la molette.
Queue d’aronde de fixation
Guides
MØcanisme
de blocage d’objectif
