Description
THOMSON EFP1685 / CCU1686
Manuel utilisateur
B1685902AC
Septembre 2000
6.2.2 - Câbles livrés aves le châssis "SPORTCAM"
6.2.2.1 - Câble viseur 17 cm
Câble connecté entre l'embase "V/F OUT" du boitier inférieur et le viseur 17 cm
Pour le câblage de la prise côté boitier inférieur, se référer à l'embase "V/F OUT".
6.2.2.2 - Câble LENS face avant "THOMSON"
Câble connecté d'une part sur l'embase de l'objectif et d'autre part sur l'embase "LENS" du
boîtier inférieur et sur l'embase "LENS" de la caméra.
Pour le câblage de la prise côté boîtier inférieur, se référer à l'embase "LENS" décrite
précédemment.

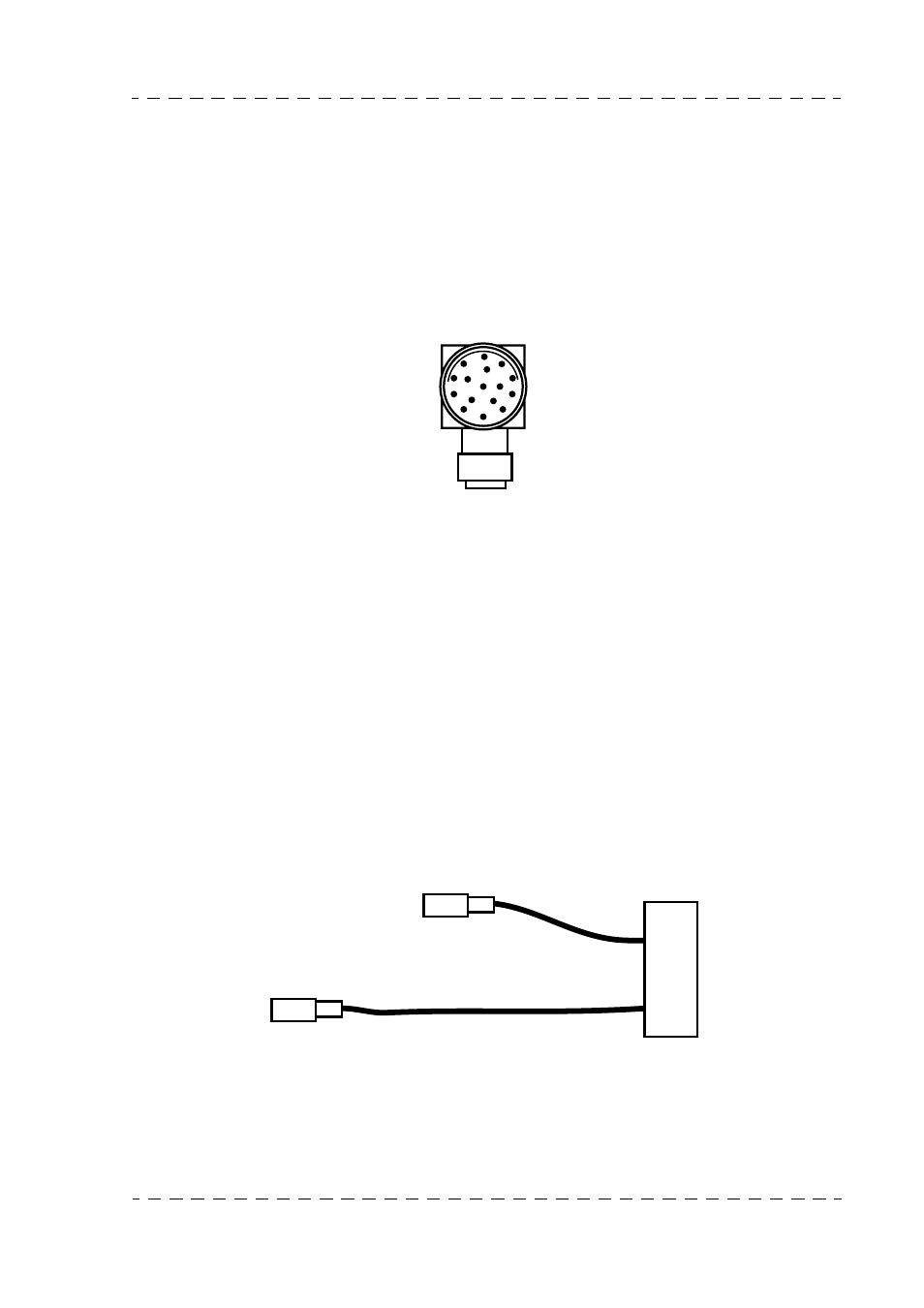

Prise Type: HR10A-10P-10P
Ref: T1002784
1
12
4 3
2
14
16 5
7
6
9
1: ON AIR 1
2: ON AIR 2
3: +6,3V
4: GND
5: SW ON AIR 1
6: +12V ON AIR 1 IN
7: SS0
8: SCK
9: MISO
10: MOSI
11: NC
12: -9V
13: VIDEO GND
14: Y VIDEO
15: +12,6V
16: 4/3 16/9 IN
Prise Type: CNEC ADM26HD-CS
Ref: T1002897
Prise Type: WS104-A086-26P
Ref: T1001417
Côté viseur 17 cm
Vers "LENS"
Caméra
Embase
objectif
Vers "LENS"
boîtier inférieur
