82 Chapitre 4 - Adaptateur arrière
Face arrière
B1685902AC
Septembre 2000
THOMSON EFP1685 / CCU1686
Manuel utilisateur

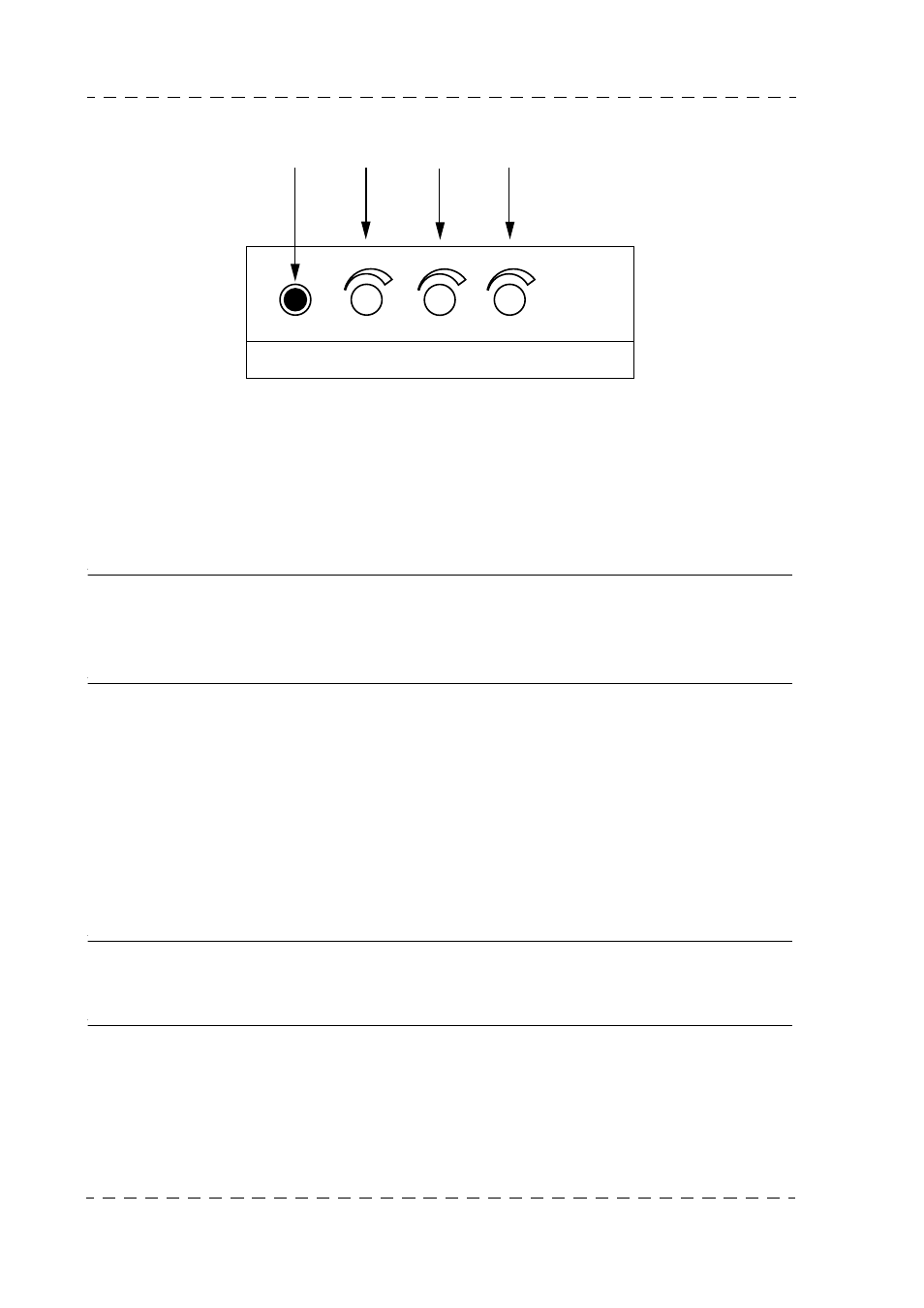

4.1.2 - Commandes et signalisations
1. Commutateur MICRO "ENG/REMOTE/PROD" à 3 positions
Grâce à ce commmutateur, le Cadreur sélectionne l'interlocuteur à qui il veut parler :
• ENG : Salle de Contrôle technique,
• REMOTE : L'appui sur le commutateur "VTR" de l'objectif sélectionne le réalisateur
(PROD),
• PROD : Réalisateur.
NOTA : Lorsque le cavalier E13 situé sur la carte "INTERCOM" du Contrôle de Voie est
placé sur ENG+PROD, la sélection ENG ou PROD permet au cadreur de parler
simultanément à la Salle de contrôle technique et au Réalisateur (Cf. Chapitre
INSTALLATION).
2. Potentiomètre "PROD"
Sur les 2 écouteurs, le Cadreur reçoit les ordres du Réalisateur. Le volume est réglable
par le potentiomètre "PROD".
3. Potentiomètre "ENG"
Sur l'écouteur droit, le cadreur reçoit en plus des ordres du Réalisateur (PROD) le
mélange du Son ENG+PROG dont le niveau général est ajusté par ce potentiomètre.
4. Potentiomètre "PRG MIX"
Le réglage individuel du volume Son PROG est assuré par ce potentiomètre.
NOTA : L'interphonie "Cadreur <-> Salle de Contrôle technique" a une alimentation
secourue lorsque le fonctionnement de la tête de caméra est interrompu. Seul, le
Contrôle de Voie doit rester sous tension.
ENG
REMOTE
PROD
PROD ENG PRG
MIX
1 2 3 4
